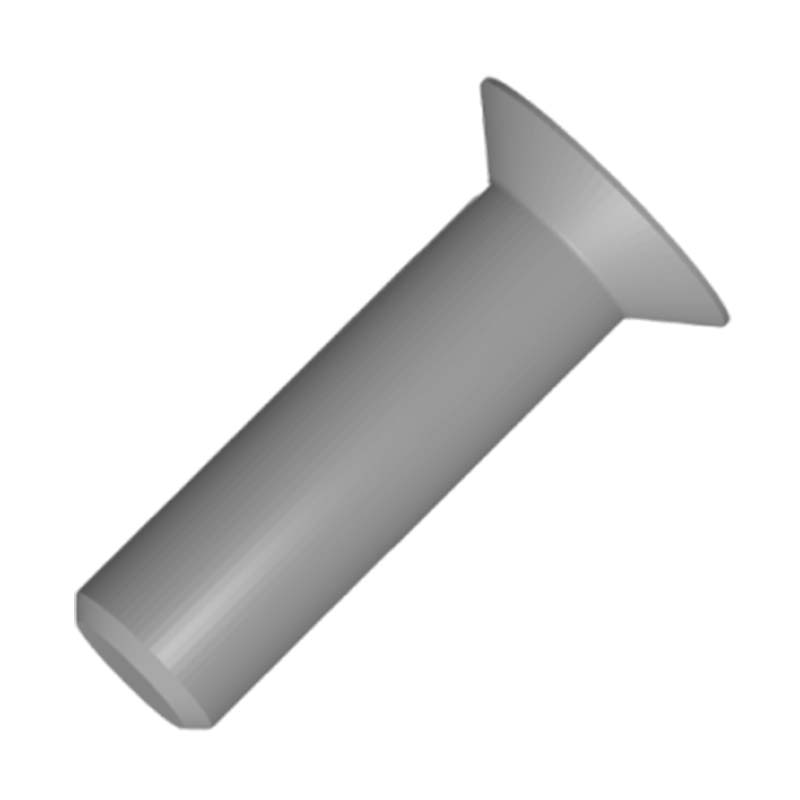

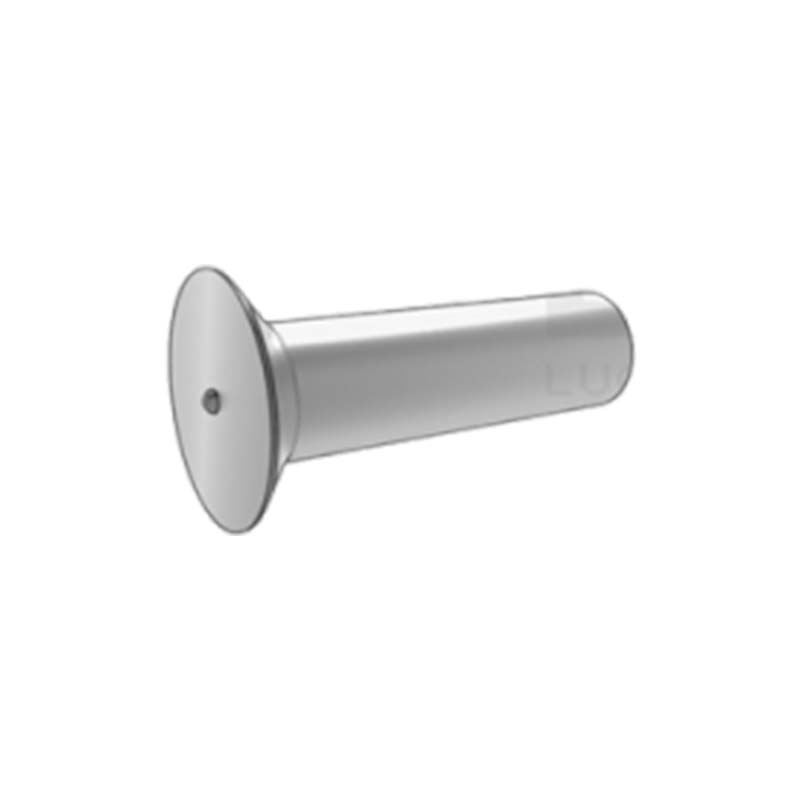

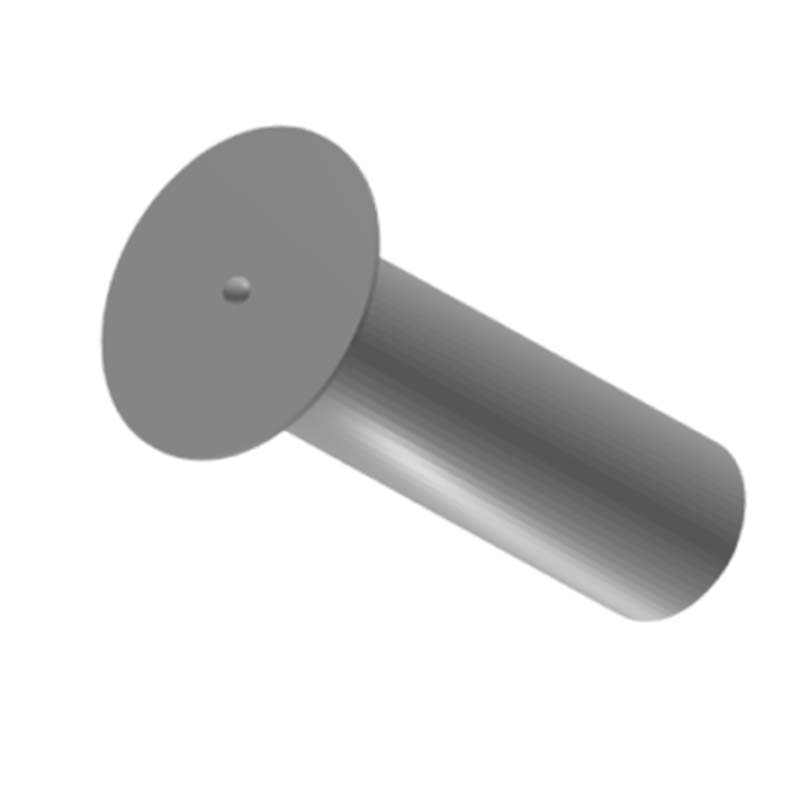

100° plokščios galvos smeigės

100° plokščios galvos smeigės turi 100° kampą prie galvos ir gali būti sumontuotos lygiai su paviršiumi. Jie tinka metalinėms plokštėms, baldų rėmams ar mechaninei įrangai, kuriai reikalinga žemo profilio galvutė. Xiaoguo® gamykla griežtai laikosi MS 20426L-1993 gamybos standarto.

Modelis:MS 20426L-1993

Siųsti užklausą

Prekės aprašymas

Vienas 100° plokščios galvos smeigių galas yra 100 laipsnių plokščia galvutė, o kitas galas turi sriegius. Dėl plokščios galvutės jis tvirtai priglunda prie komponentų, turinčių atitinkamas įdubas. Jo sriegio specifikacijos yra daug, nuo mažo M3 dydžio iki didesnio M16 dydžio.

Produkto detalės ir parametrai

Plokščios galvutės smeigės iš esmės yra suvirinimo smeigės. Jų galvutės yra kūginės, o suvirinimo metu jos yra beveik viename lygyje su ruošiniu. 100° kampas yra labai svarbus, nes leidžia smeigės galvutei šiek tiek įsiskverbti į medžiagą ir taip išlaikyti žemą profilį. Kai reikia, kad paviršius po suvirinimo būtų lygus ir lygus, pavyzdžiui, ant paviršių, kur ruošinys linkęs įstrigti, galima naudoti šio tipo kaiščius.

100° plokščios galvos smeigės pavadintos pagal jų kūginių galvučių kampą. Ši specifinė 100 laipsnių konstrukcija užtikrina, kad suvirinimo siūlė būtų beveik viename lygyje su pagrindine medžiaga. Tai dažnas pasirinkimas apdirbant lakštinį metalą arba bet kurioje situacijoje, kai norint išlaikyti vizualiai ar funkciškai lygią apdailą, būtina suvirinti paviršių.

Dėl specifinio kūgio kampo turi žemesnį galvos profilį. Suvirinant jie sudaro beveik nematomus sujungimo taškus. Automobilių, elektronikos ar buitinės technikos gamybos srityse dažnai rasite juos naudojamus srityse, kuriose reikalinga švari ir lygi paviršiaus apdaila.

Pirm	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
dk maks	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
dk min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
d maks	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
d min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
