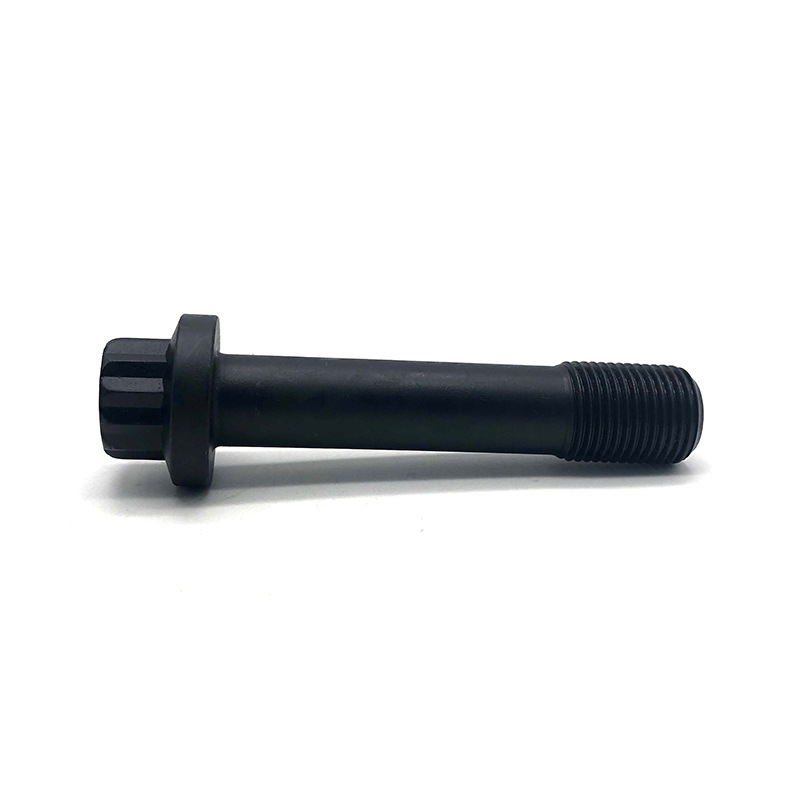

12 Spline flanšo varžtas

„Xiaoguo®“ 12 jungės varžtas turi 12 taškų galvutę, kuri puikiai dera su žiediniu veržliarakčiu. Net ir uždaroje erdvėje jis vis tiek gali būti naudojamas. Palyginti su šešiakampe galvute, veikimo erdvė sumažėja 50%. Ateikite ir pasiteiraukite pavyzdinės kainos, kad galėtumėte greitai įdiegti.

Siųsti užklausą

Prekės aprašymas

Įvadas į medžiagas

12 sraigtinių flanšų varžtų medžiagų pasirinkimas yra labai įvairus, daugiausia suskirstytas į keturias kategorijas: anglinis plienas, legiruotasis plienas, nerūdijantis plienas ir specialūs lydiniai. Medžiagos pasirinkimas priklauso nuo jūsų specifinių stiprumo, atsparumo korozijai, darbinės temperatūros ir kainos reikalavimų.

(1) Anglies plienas

Anglies plienas yra plačiausiai naudojamas ir ekonomiškas pasirinkimas. Įvairiais terminio apdorojimo procesais (gesinimas + grūdinimas) galima pasiekti skirtingus stiprumo laipsnius nuo 4,8 iki 12,9, kad būtų patenkinti įvairūs apkrovos reikalavimai. Jis tinka bendrai pramonei, automobilių konstrukcijoms, statyboms ir bendroms mašinoms.

(2) Legiruotasis plienas

Pridedant tokių elementų kaip chromas, molibdenas ir nikelis į anglinį plieną ir tiksliai termiškai apdorojant, galima žymiai pagerinti plieno mechanines savybes. Stiprumas yra itin didelis, pasižymi puikiomis atsparumo nuovargiui ir smūgiams savybėmis. 12 legiruotojo plieno flanšo varžtas yra plačiai naudojamas automobilių pakabos sistemose, variklių viduje, vėjo turbinų bokšto varžtuose ir sunkiose statybinėse mašinose.

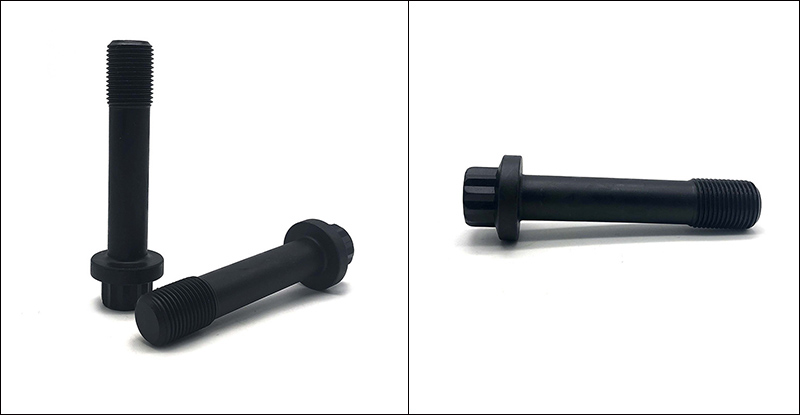

12 Spline Flange Screw

(3) Nerūdijantis plienas

Pagrindinis nerūdijančio plieno pranašumas yra jo atsparumas korozijai. Tarp jų 304 (A2) yra labiausiai paplitęs tipas ir tinka maisto perdirbimui bei bendrai lauko aplinkai; 316 (A4) buvo specialiai sukurtas pridedant molibdeno, todėl 12 sraigtinio flanšo varžtas ypač tinka daug druskos purškiamoms ir labai korozinėms aplinkoms, pvz., vandenyne, pakrančių zonose, chemijos gamyklose ir kt.

(4) Specialus lydinys

Specialios lydinio medžiagos yra Chrome-Moly, Ti, aukštai temperatūrai atsparūs lydiniai, aliuminio lydiniai, žalvaris ir kt. Jos sukurtos taip, kad atitiktų specifinius klientų veikimo reikalavimus, pvz., atsparumą aukštai temperatūrai, lengvumą, laidumą ir nemagnetizmą. Daugiausia specialioms pramonės sritims, tokioms kaip aviacija, lenktynės, medicina, naftos chemija ir elektra.

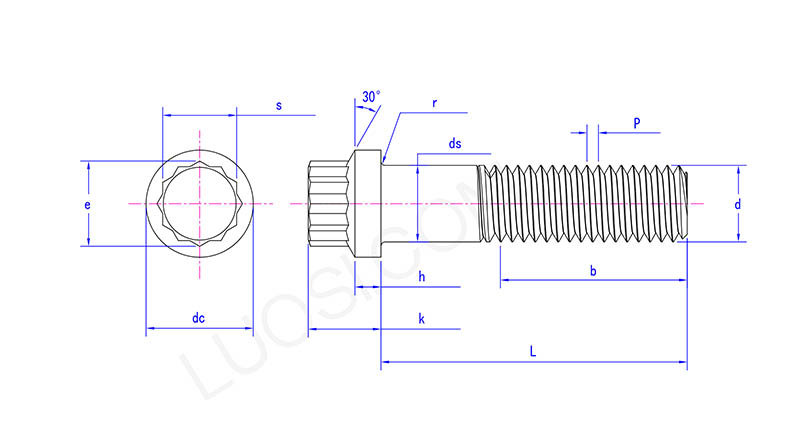

12 Spline Flange Screw

Pirm	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
val min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Eksploatacinės savybės ir atsparumas tempimui

Veikimo laipsnis yra pagrindinis rodiklis, nustatantis 12 sraigto flanšo varžto stiprumą. Įprastos eksploatacinių savybių klasės ir atitinkami jų tempimo stiprumai yra tokie:

(1) 8,8 klasė: Mažiausias tempiamasis stipris yra maždaug 800 MPa (apie 116 000 psi), kuris patenka į vidutinio ir didelio stiprumo diapazoną ir yra plačiausiai naudojamas.

(2) 10,9 klasė: mažiausias tempiamasis stipris yra maždaug 1 000 MPa (apie 145 000 psi), tinka scenarijams, kuriems reikia didelio stiprumo jungčių.

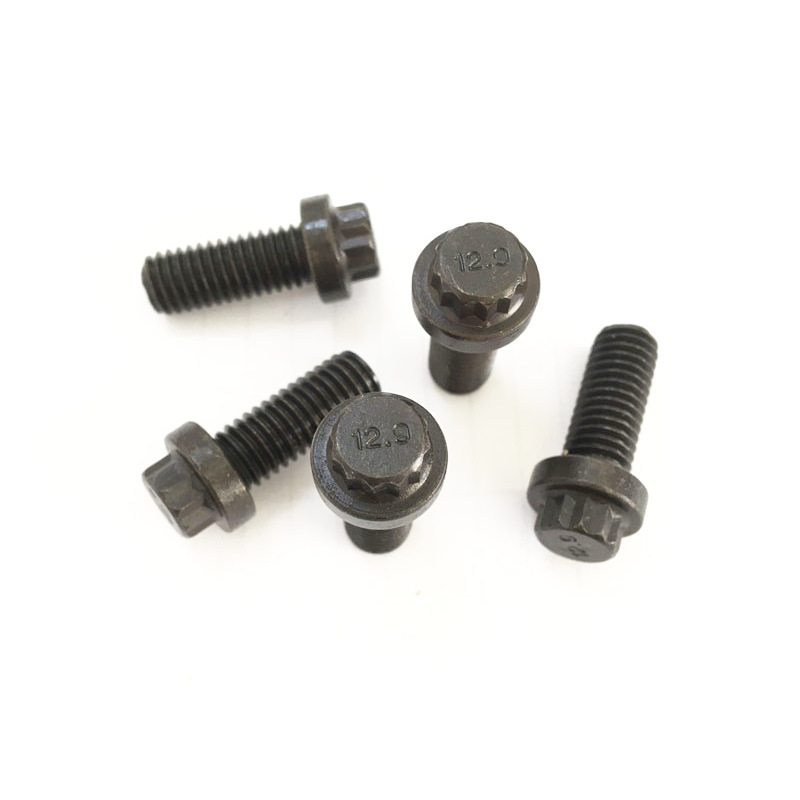

(3) 12,9 klasė: mažiausias tempiamasis stipris yra maždaug 1 220 MPa (apie 177 000 psi), o tai yra vienas didžiausių stiprumo lygių tarp legiruotojo plieno.

(4) 5 laipsnio mandarinas: tempiamasis stipris yra maždaug 120 000 psi, o tai atitinka 8,8 laipsnio metrinę vertę.

(5) Amerikos standartinis 8 laipsnis: tempiamasis stipris yra maždaug 150 000 psi, o tai atitinka metrinę 10,9 klasę.
