12 dantų splanto varžtai su flanšu

12 dantų varžtų su flanšu dažnai yra tinkami projektams, kuriems reikalingas tvirtas ir ant slydimo jungtis. Tai gali užtikrinti geresnį sukimo momentą ir neleisti varžtams slysti įtempimo proceso metu. „Xiaoguo®“ gamyklos sukuriami varžtai atitinka MS 14157B 1978 m. Vykdymo standartą.

Siųsti užklausą

Prekės aprašymas

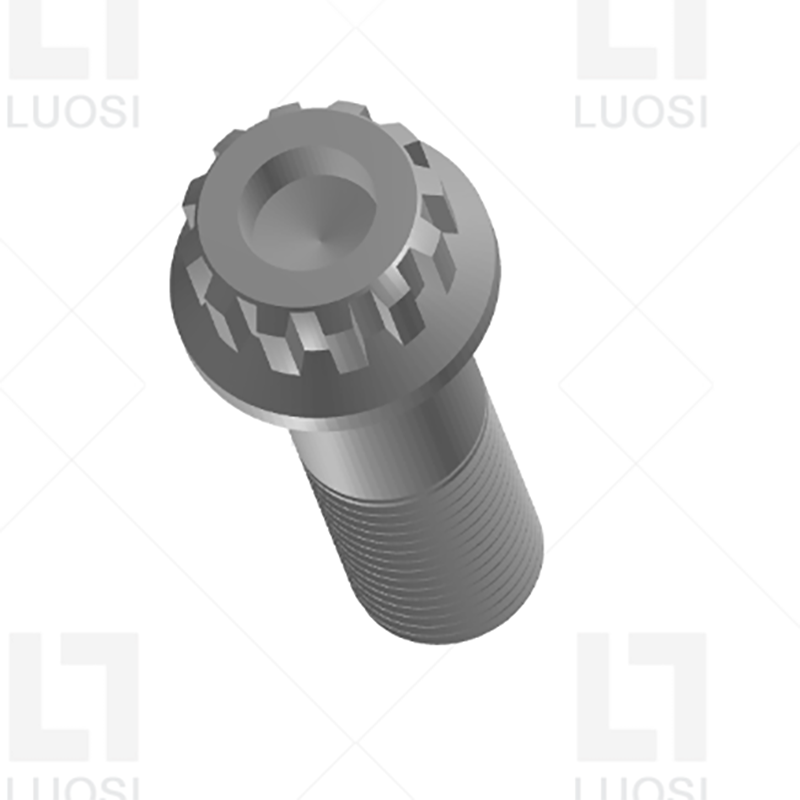

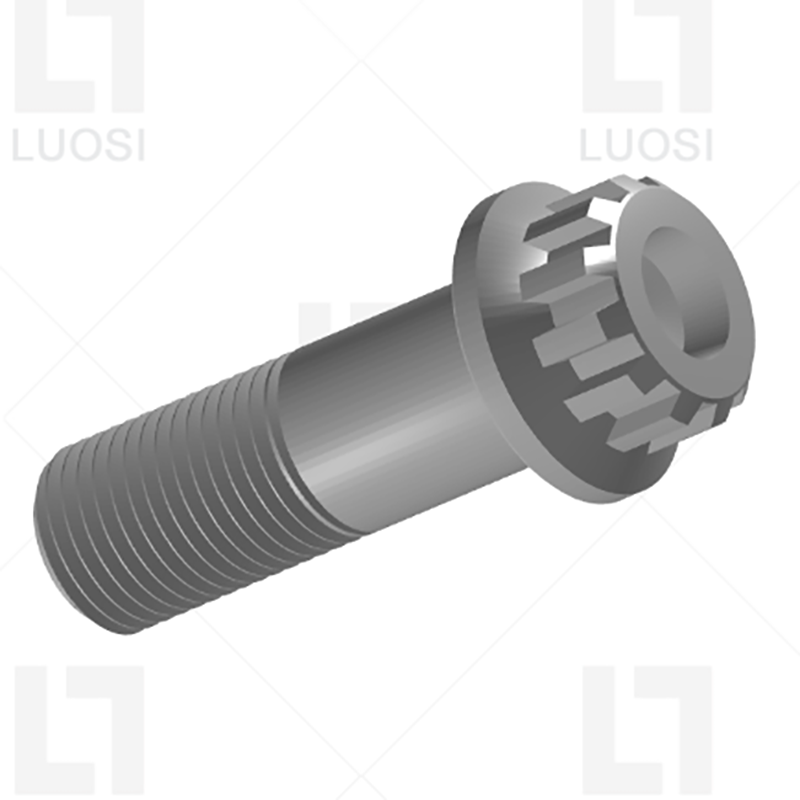

12 dantų splino varžtų su flanšu galva yra suprojektuota su 12 dantų, kurie gali glaudžiai tilpti su atitinkamu splino lizdo veržliarakčiu. Jo apačioje yra flanšas kaip tarpiklis, kuris gali padidinti kontaktinę plotą su prijungta medžiaga.

Produkto savybės

12 dantų spinlino varžtai su flanšu pasižymi unikalia 12 dantų spline ir flanšo struktūra. 12 dantų „Spline“ suteikia daugiau jėgos taikymo taškų, todėl griežtėjimo operacija tampa tikslesnė ir sklandesnė. Flanai išsklaido slėgį, padidina jungties stabilumą ir neleidžia varžtams atlaisvinti.

Šiuos varžtus galima prijungti prie vėjo turbinos ašmenų šaknies. Ašmenų varžtas yra veikiamas išcentrine 20 tonų jėga. Tai gali būti apkrovos. Splino galvutė gali atlaikyti 1000 n · m sukimo momentą hidrauliniu sukimo momentu. Flanšas gali užkirsti kelią kompozicinės medžiagos šaknims dėl mikro judėjimo. Jis turi būti keičiamas kas penkerius metus, o kiekvienas sugadintas ašmenys kainuoja net 250 000 JAV dolerių.

12 dantų splino varžtų reikalauja suderinti atsuktuvus „Spline“. Jie gali perduoti didžiulį sukimo momentą be iširpimo, žymiai pranašesnių už šešiakampius varžtus. Integruotas flanšo funkcijos yra panašios į tarpiklį, todėl galite sutaupyti papildomų komponentų. Tai labai tinka sunkiosios įrangos priežiūrai.

12 dantų varžtų su flanšu nėra lengva suklastoti. Dauguma žmonių neturi spline įrankių. Flanai gali laikyti varžtus fiksuotus vibracijomis ir jie naudojami viešosiose mašinose ar geležinkelio keliuose, kur kyla vagystės rizika. Aukšto vibracijos srityse (kompresoriams, generatoriams) jie gali būti tvirtai fiksuoti. „Spline“ vairuotojas neišeis. Dantyto flanšo parinktis gali įkąsti paviršių. Nereikia fiksavimo poveržlės.

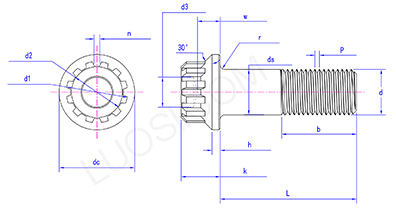

Produkto parametrai

Pirmadienis	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC MAX	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K Maks	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H Maks	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
minose	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
Ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Maks	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Maks	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r maks	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
