Anglies plieno sandarinimo suspaudimo veržlė

Patyrę inžinieriai palaiko Xiaoguo gamybos procesus. Naudojant įrankius anglinio plieno sandarinimo suspaudimo veržlė visam laikui deformuojama į medžiagas, sukuriant tvirtą, vibracijai atsparią jungtį, nereikalaujant suvirinimo ar įsriegimo.

Modelis:QIB/IND B

Siųsti užklausą

Prekės aprašymas

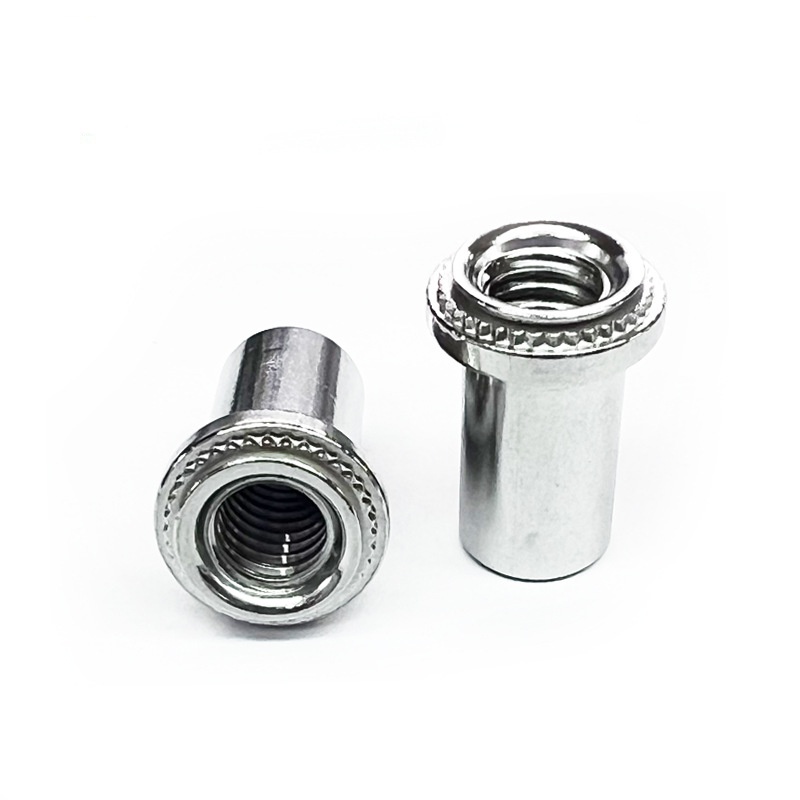

Anglies plieno sandarinimo suspaudimo veržlės yra tvirtinimo detalės, naudojamos plonoms plokštėms arba lakštiniams metalams sujungti. Jie gaminami iš anglinio plieno, grūdinami ir grūdinami, kad padidėtų kietumas, o paviršius cinkuotas arba kitaip daromas atsparus korozijai.

Sandarinimo suspaudimo veržlė yra gana paprasta, galite naudoti standartinius pneumatinius arba hidraulinius suspaudimo įrankius. Štai kaip tai veikia: pirmiausia įkiškite veržlę į iš anksto pradurtą skylę, tada naudokite perforatorių ir štampų rinkinį, kad padarytumėte slėgį. Štampas prispaudžia metalo lakštą aplink veržlės tvirtinimo apykaklę ir vienu greitu žingsniu suformuoja tvirtą mechaninį užraktą.

Pirm	M3-1	M3-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.5	0.5	0.7	0.7	0.8	0.8	1	1
ds maks	3.84	3.84	5.2	5.2	6.35	6.35	8.75	8.75
dc maks	4.2	4.2	5.38	5.38	6.33	6.33	8.73	8.73
b min	5.3	5.3	7.1	7.1	7.1	7.1	7.8	7.8
h maks	0.91	1.38	0.97	1.38	0.97	1.38	1.38	1.38
H maks	9.85	9.85	11.45	11.45	11.45	11.45	14.55	14.55
H min	9.35	9.35	10.95	10.95	10.95	10.95	14.05	14.05
k maks	8.5	8.5	9.8	9.8	9.8	9.8	12.7	12.7
d2 maks	6.6	6.6	8.2	8.2	9	9	11.35	11.35
d2 min	6.1	6.1	7.7	7.7	8.5	8.5	10.85	10.85
d1	M3	M3	M4	M4	M5	M5	M6	M6

Specifikacijos:

Anglinio plieno sandarinimo suspaudimo veržlės apibrėžiamos pagal pagrindinius išmatavimus: sriegio dydį (pvz., M4, M5, M6 arba 1/4"-20), suspaudimo apykaklės skersmenį, bendrą aukštį, sandarinimo poveržlės matmenis ir lakšto storio diapazoną, su kuriuo jos dirba (min. ir maks.). Galite įsigyti standartinių metrinių arba imperinių sriegių.

Jų tvirtumas (kaip gerai jie atsparūs išstumimui ar išsisukimui) patikrintas pagal pramonės standartus (pagalvokite apie ISO, DIN, IFI). Pasirinkti tinkamą dydį yra labai svarbu, nes sandariklis laikysis, o veržlė pakankamai tvirta darbui.

Rekomenduojami diegimo žingsniai:

Norėdami sumontuoti anglinio plieno sandarinimo suspaudimo veržlę, jums reikia specializuoto suspaudimo įrankio ir štampų komplekto, kuris tiksliai atitinka veržlės dydį. Pirmiausia įkiškite veržlę į iš anksto išmuštą skylę lakštiniame metale. Tada įrankis taiko kontroliuojamą slėgį, dėl kurio veržlės stulpelis ir rievė nugrimzta į aplinkinį metalą. Šis šaltojo formavimo procesas visam laikui užfiksuoja nerūdijančio plieno veržlę ir tuo pat metu prispaudžia prie skydo įmontuotą sandarinimo poveržlę. Taip sukuriamas sandarus sandariklis, dėl kurio šios veržlės yra unikalios.
