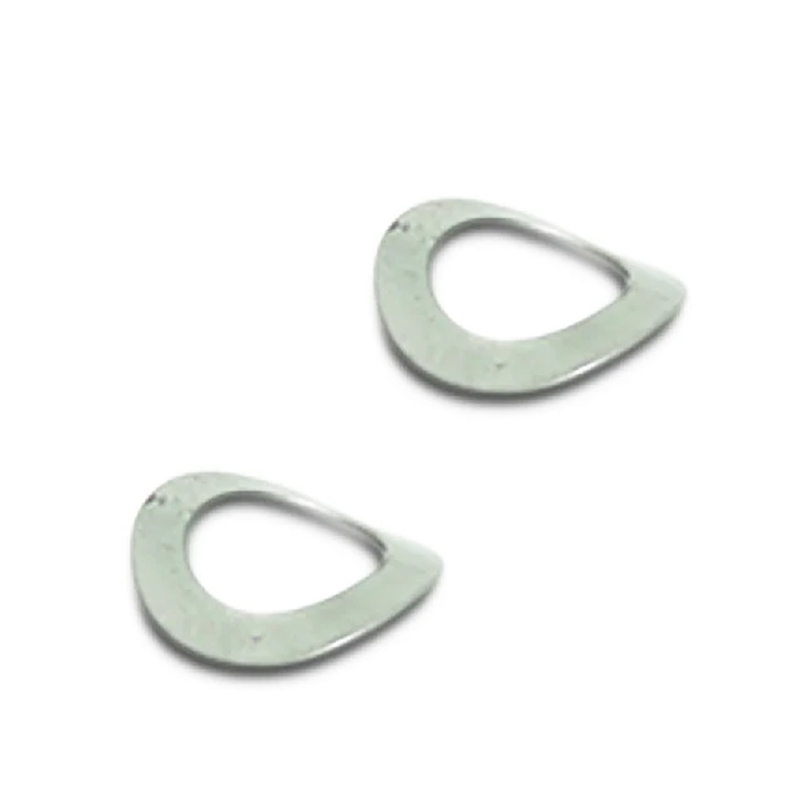

DIN 137A specifikacijos Lenktos spyruoklinės poveržlės

Xiaoguo® gamykla Kinijoje gamina pasirinktines DIN 137A specifikacijas išlenktas spyruoklines poveržles. Galite pasirinkti medžiagą, paviršiaus apdorojimo būdą ir kitas detales, kad atitiktų jūsų konkrečius reikalavimus. Tiesiog praneškite mums savo tikslias specifikacijas – mes mielai atliksime užsakymą už jus.

Siųsti užklausą

Prekės aprašymas

DIN 137A specifikacijų lenktų spyruoklinių poveržlių veikimo principas pagrįstas elastine metalo deformacija.

(1) Laisva būsena (neįdiegta)

DIN 137A specifikacijos Lenktos spyruoklinės poveržlės natūralios būklės nėra plokščios, bet turi lanko formos iškilimą (viena banga) arba kelias bangas (daugelis bangų). Šiuo metu jis turi natūralų aukštį H, kuris yra didesnis nei tarpiklio storis t.

(2) Suspaudimo procesas (varžtų priveržimas)

Kai varžtai arba veržlės priveržiami, poveržlės įspraustos tarp varžto galvutės/veržlės ir ruošinio. Didėjant priveržimo jėgai, lanko formos arba banguota forma palaipsniui išlyginama.

Surinkimo ir priveržimo metu apatinė varžto dalis lygiai prispaudžia lanko formos konstrukciją, todėl poveržlė sukuria elastingą atšokimo įtempį.

(3) Išankstinės apkrovos (darbinės būsenos) palaikymas

Išlyginus DIN 137A specifikacijų lenktas spyruoklines poveržles, jos visada nori grįžti į pradinę lanko formą. Ši atkuriamoji jėga paverčiama nuolatine ašine trauka, spaudžiančia varžto galvutę ir ruošinio paviršių.

Baigus priveržimą, poveržlė palaiko nuolatinį atvirkštinį elastinį įtempimą, nuolat spaudžiant varžto galvutę ir prijungto komponento paviršių.

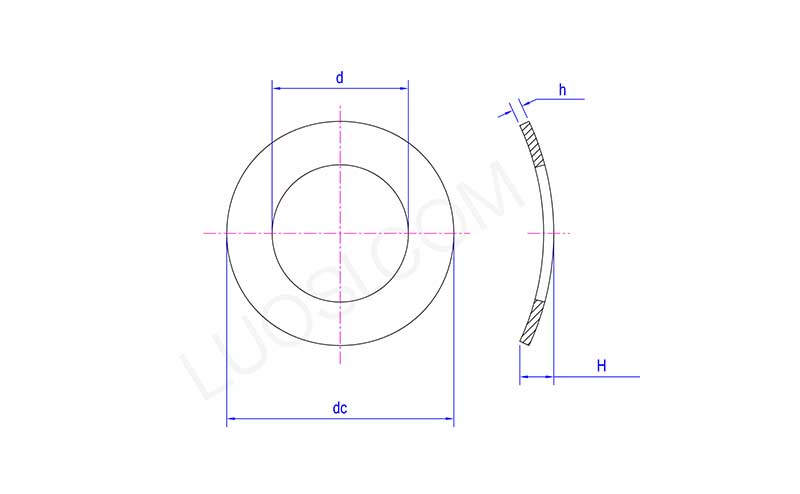

DIN 137A Specifications Curved Spring Washers

Pirm	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Individualizuotos DIN 137A specifikacijos Lenktos spyruoklinės poveržlės

Xiaoguo® leidžia jums pritaikyti DIN 137A specifikacijas lenktas spyruoklines poveržles taip, kaip jums reikia. Galite keisti dydį, bangų skaičių, medžiagą, paviršiaus apdailą ar net pakuotę. Tokiu būdu kiekviena poveržlė tiksliai atitinka jūsų dizainą.

(1) Vidinis skersmuo ID / išorinis skersmuo OD

Nuo M2 iki M100 ar didesni, tiek vidinis, tiek išorinis skersmuo gali būti pritaikytas pagal brėžinius.

Tikslieji instrumentai mažo dydžio (M2–M5), sunkiosios mašinos didelės (M36–M100)

(2) Storis t

Bendras diapazonas: 0,3 mm – 3,0 mm. Pagal specialius reikalavimus jis gali būti plonesnis arba storesnis.

Kai apkrovos valdymas ir ašinė erdvė yra kompaktiški.

(3) Medžiagos

Spyruoklinis plienas, nerūdijantis plienas A2/A4, 17-7 PH, fosforinė bronza, berilio varis, Inconel ir kt.

Reguliarus didelis elastingumas, atsparus rūdijimui, aukštai temperatūrai / atsparus sprogimui / nemagnetinis

(4) Paviršiaus apdorojimas

Cinkavimas, Dacromet danga, juodinimas, fosfatavimas, nikeliavimas, pasyvavimas, trivalenčio chromo pasyvavimas ir kt.

Antikorozinis, tepimas, izoliacija, trinties koeficiento gerinimas

(5) Pakuotė

Plastikiniai maišeliai + popierinės dėžutės, pritaikytos etiketės, mišrios pakuotės rinkiniai, mažmeninės prekybos mažos dėžutės, išorinės dėžutės brūkšniniai kodai ir kt.
