DIN 571 šešiakampiai hHad Lag varžtai

Xiaoguo® Geriausiai parduodami DIN 571 šešiabriauniai varžtai – tvirti varžtai su šiurkščiais sriegiais ir šešiabriaune galvute, skirta sukti veržliarakčiu. Nesriegiuotas kotas tvirtai pritraukia jungtis. Pirkite nuolaidą masiniams užsakymams.

Siųsti užklausą

Prekės aprašymas

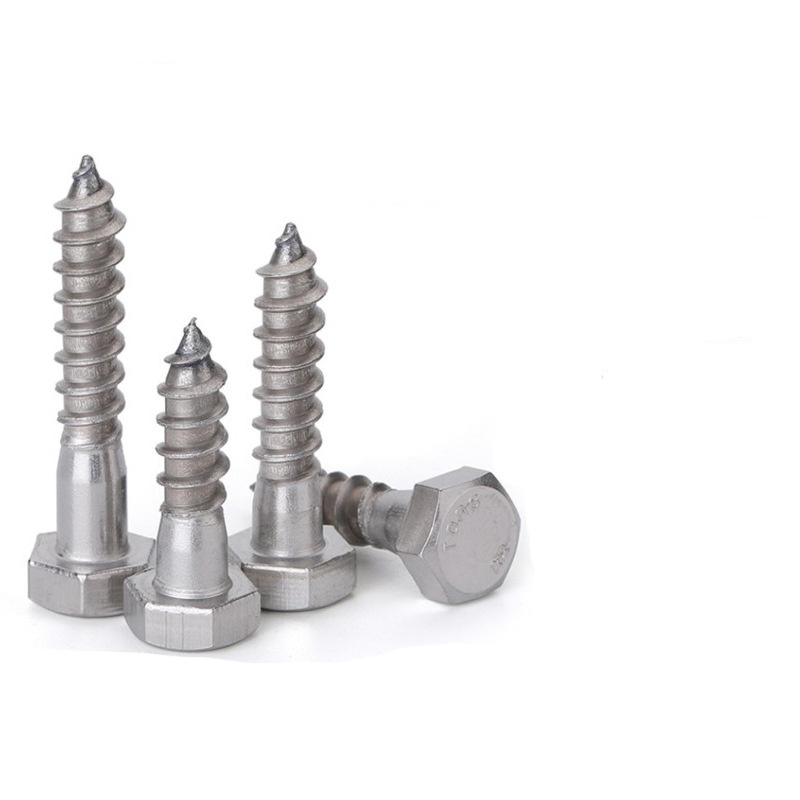

DIN 571 šešiabriauniai sraigtai su gamintojo XiaoGuo yra tvirtas savisriegio tvirtinimo elementas su šešiakampe galvute, srieginiu kotu su šiurkščiais dantimis ir kūginiu antgaliu gale. Priešingų galvutės pusių matmenys atitinka standartines specifikacijas. Jis gali būti valdomas su veržliarakčiu, be galo arba reguliuojamu veržliarakčiu. Sriegio profilis yra gilus, o žingsnis platus. Paprastai tai yra dalinis sriegis, kurio dalis be sriegių šalia galvos, naudojama metalinėms detalėms arba sunkiajai įrangai pritvirtinti ant medinio pagrindo.

Naudojant medieną būtina iš anksto išgręžti kreipiamąsias skylutes, o tada varžtus įsukti pagal DIN 571 šešiakampę galvutę. Mechaninis sujungimas tarp sriegių ir medienos pluoštų sukurs didelį atsparumą pakilimui ir šlyties poveikiui. Medžiaga dažniausiai yra anglinis plienas arba nerūdijantis plienas. Anglies plieno medžiagoms paprastai reikia paviršiaus apdorojimo.

DIN 571 Hex hHad Lag Screws

Struktūros pristatymas

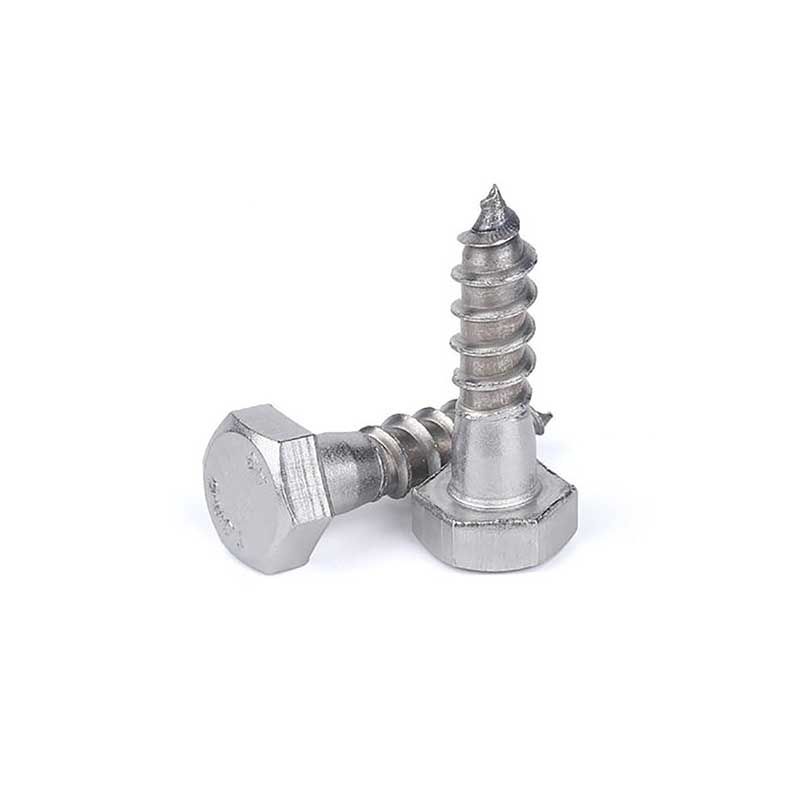

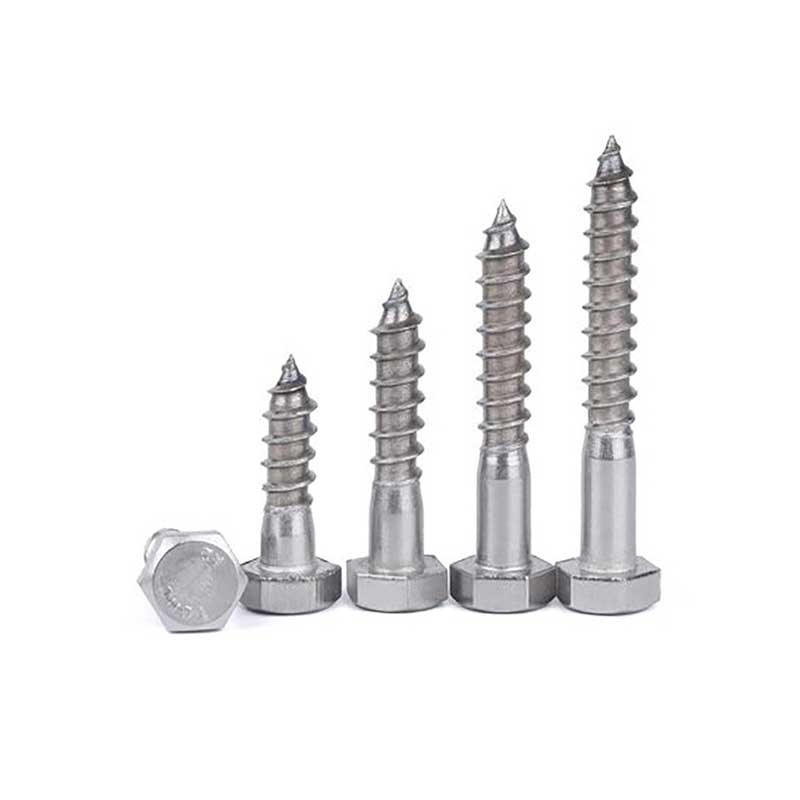

DIN 571 šešiabriauniai sraigtai yra tvirtinimo detalės, specialiai sukurtos tvirtoms jungtims su medine medžiaga. Jų struktūra susideda iš trijų dalių: galvos, strypo ir galiuko. Šios dalys veikia kartu, kad būtų užtikrintas didelio tvirtumo inkaras.

1.Galvos struktūra

Galvutė yra standartinės šešiakampės formos, pagal DIN 571 dydį. Jos aukštis yra maždaug 60–70 % sriegio skersmens. Ši šešiakampė forma leidžia įjungti didelį sukimo momentą neslystant. Galvos apačia yra plokščia, todėl paprastai su ja turėtumėte naudoti plokščią poveržlę. Tai skleidžia spaudimą ir neleidžia galvai įsitraukti į medieną.

2. Strypo ir sriegio struktūra

Siūlai yra stambūs mediniai siūlai, kurių atstumas yra daug didesnis nei įprastų metrinių siūlų. Jie nesileidžia iki pat galvos – šalia viršaus yra lygi dalis, maždaug nuo trečdalio iki pusės varžto ilgio. Sriegio ketera gana aštri, o šaknis suapvalinta. Tai padeda jį supjaustyti į medienos pluoštą ir išvengti silpnų vietų. Lygus kotas yra tokio pat skersmens kaip sriegis arba tik šiek tiek mažesnis.

3.Antgalio struktūra

Antgalis yra kūgio formos, maždaug 30–45 laipsnių kampu. Jis nėra itin aštrus – labiau panašus į šiek tiek bukas. Kai paleidžiate jį į iš anksto išgręžtą skylę, antgalis DIN 571 šešiakampius varžtus nukreipia tiesiai, kad jis neįsisuktų kreivai. Spygliuočių medienoje antgalis gali šiek tiek nustumti pluoštą į šalį ir padėti jam pačiam užsivesti. Tačiau kietmedžiui jis dažniausiai tik nukreipia – vis tiek reikia išgręžti bandomąją skylę.

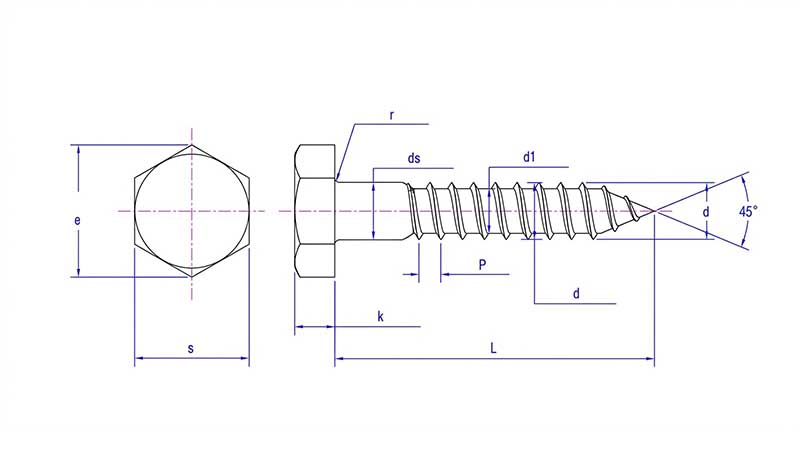

DIN 571 Hex hHad Lag Screws

Pirm	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d maks	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 maks	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds maks	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s maks	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e maks	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k maks	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r maks	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
