Dviguba apsaugota vainiko veržlė su išpjova

Dviguba apsaugota vainiko veržlė su išpjova surenkama priveržiant, kol plyšys susilygiuoja su iš anksto išgręžta skyle jungiamajame varžte arba kaište. „Xiaoguo®“, kaip gamintojas, yra įsipareigojęs užtikrinti tvarią gamybą, perdirbdamas ir mažindamas atliekas.

Modelis:GB/T 9458-1988

Siųsti užklausą

Prekės aprašymas

Ši dviguba saugia karūna veržlė su grioveliu yra esminis komponentas automobilių vairo pavarų sistemoje, pakabos sistemoje ir ašies konstrukcijoje. Jo pagrindinė funkcija yra pritvirtinti tokius komponentus kaip vairo vairo traukės galas arba rutulinis šarnyras, be to, jis gali būti tvirtai užfiksuotas atviru kaiščiu.

Priveržę apvalią veržlę su įpjova iki reikiamo sukimo momento vertės, jos anga susilygins su varžto anga. Tada į jį galite įkišti atvirą kaištį, kuris neleis veržlei suktis tada, kai neturėtų. Šis saugos nustatymas yra labai svarbus transporto priemonės saugumui – jis užtikrina, kad šios svarbios jungtys išliktų tvirtos net esant nuolatinei vibracijai ir judant apkrovoms.

Produkto privalumai

Žemės ūkio technikoje, pvz., traktoriuose, javų kombainuose ir plūguose, dviguba saugi veržlė su grioveliu yra plačiai naudojama – daugiausia sukamiesiems taškams ir jungimo dalims, kurios patiria didžiulį slėgį. Šios mašinos turi atlaikyti labai intensyvias vibracijas ir smūgines apkrovas savo darbo aplinkoje.

Čia itin svarbus plyšio formos apvalios galvutės veržlių patikimumas, nes tai yra lengvai patikrinamas fiksavimo būdas ir yra tvirtas bei patikimas fiksavimo įtaisas. Tereikia per apvalios galvutės angą ir varžtą perkišti skeltą kaištį – tai neleis veržlei atsilaisvinti. Dėl to žemės ūkio technika gali palaikyti normalią veikimą ir saugią būseną net ir atšiauriomis lauko sąlygomis.

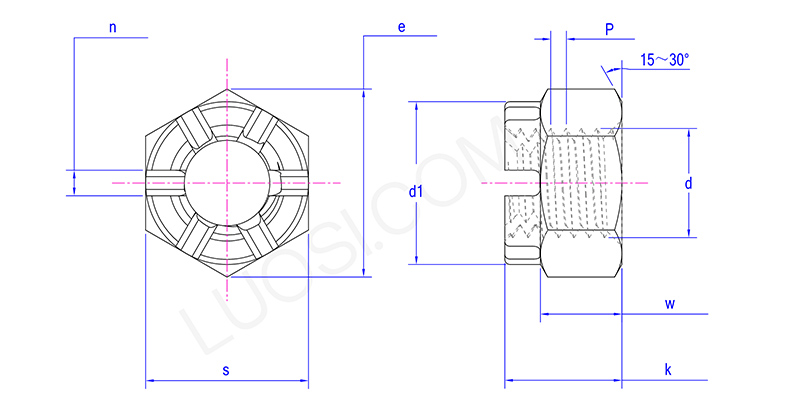

Produkto parametrai

Pirm	M18	M20	M22	M24	M27	M30	M33	M36
P	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2\|3
d1 maks	25	28	30	34	38	42	46	50
d1 min	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k maks	23.6	26.3	29.8	31.9	34.7	37.6	41.5	43.7
k min	22.76	25.46	28.96	30.9	33.7	36.6	40.5	42.7
n maks	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s maks	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
w maks	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
w min	16.9	19.46	20.5	23.06	25.4	27.76	30.9	33.7

DUK

Kl .: Kokia yra pagrindinė dvigubai saugios vainiko veržlės su grioveliu funkcija?

A: Pagrindinė dvigubos saugios karūnėlės veržlės su grioveliu užduotis yra tvirtai pritvirtinti prie srieginio varžto arba kaiščio, kad jis neatsilaisvintų, kai yra vibracijos. Jis turi tokią karūnėlę (arba sutvirtintą, pavyzdžiui, su mažomis įpjovomis), kuri leidžia įstumti kaištį arba apsauginę vielą per angas ir skylę varžte. Taip sukuriamas tvirtas mechaninis užraktas, kuris neslys.

Štai kodėl ši plyšinė veržlė yra būtina saugai svarbiems darbams, pavyzdžiui, automobilių ar aviacijos pramonėje.
