Dviejų funkcijų vainiko veržlė su išpjova

Dviejų funkcijų vainikinė veržlė su lizdu yra komponentas, kuriame Xiaoguo®, kaip tiekėjas, gali greitai sukurti pritaikytų dizainų prototipus, žymiai paspartindamas klientų kūrimo ciklus. Paprastai jis gaminamas iš grūdinto plieno, kad būtų užtikrintas didelis tempimo ir šlyties įtempis.

Modelis:GB/T 9457-1988

Siųsti užklausą

Prekės aprašymas

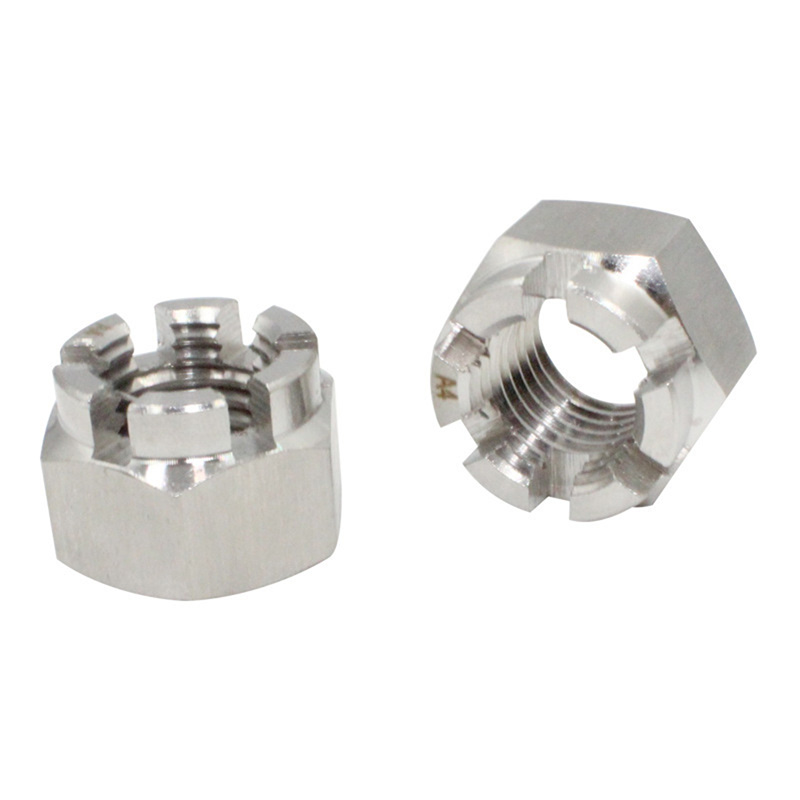

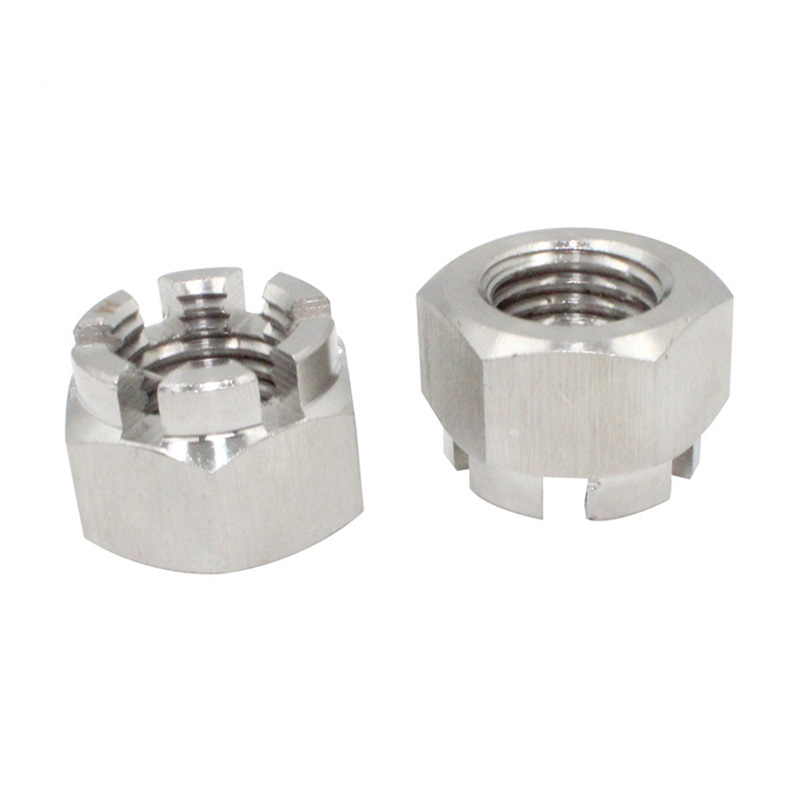

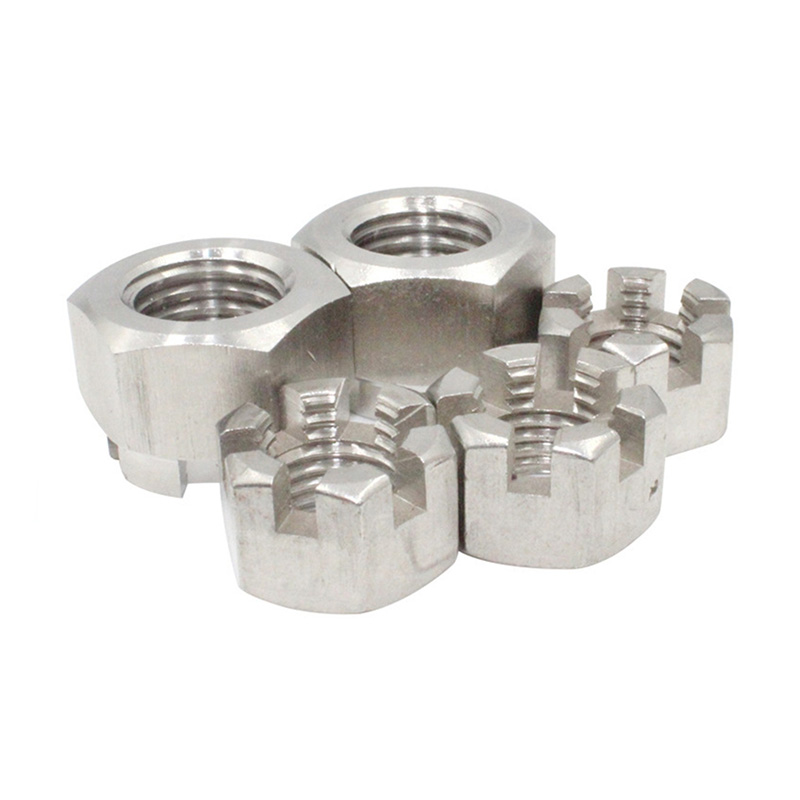

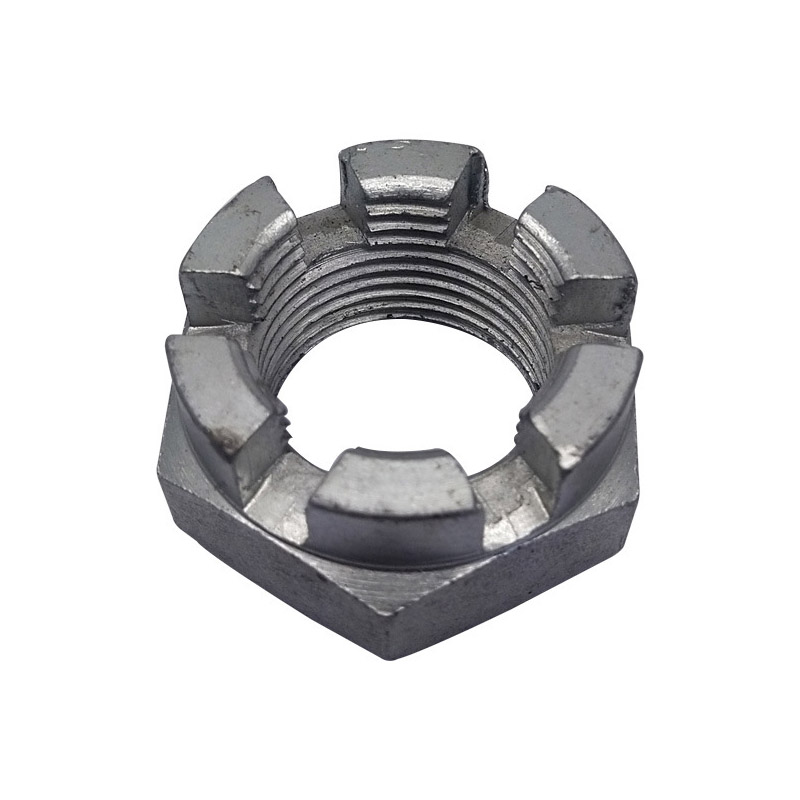

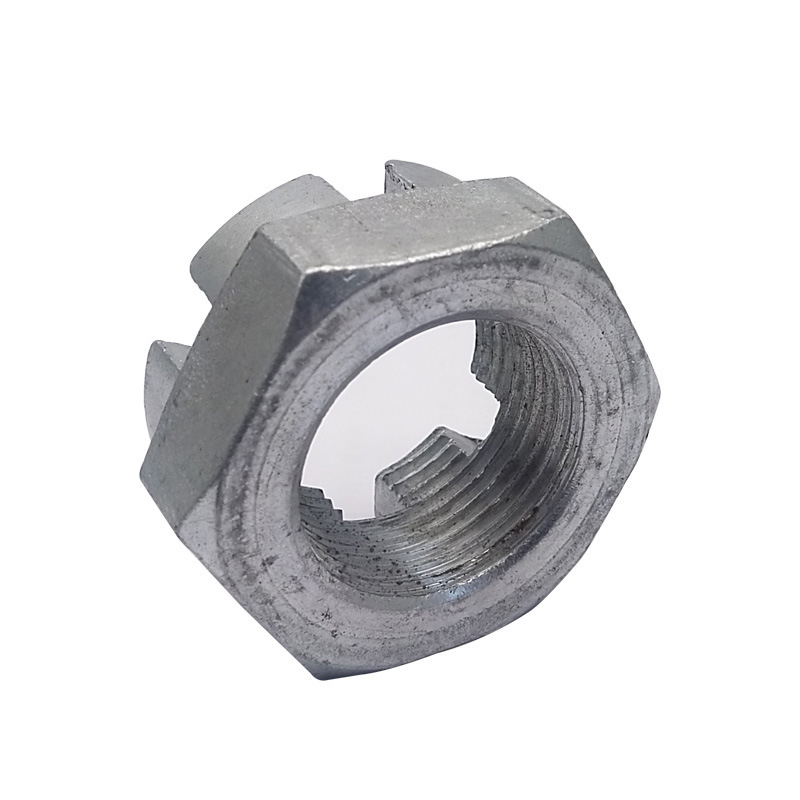

Šio tipo dviejų funkcijų vainikinė veržlė su anga atrodo labai unikali. Jo apačia yra šešiakampė, todėl ją galima valdyti paprastu veržliarakčiu, o viršus yra kupolo formos.

Kupolo dalis turi keletą plyšių (dažniausiai šešis), kurie yra tolygiai paskirstyti ir tęsiasi tiesiai išilgai veržlės ašies. Šie lizdai yra tiksliai apdirbti ir puikiai tinka standartiniams atviriems kaiščiams. Šios plyšinės apvalios galvutės veržlės konstrukcija yra praktiška ir orientuota į saugumą: priveržus veržlę, ją galima pritvirtinti vietoje, taip išvengiant jos nukritimo nuo varžto dėl vibracijos ar kitų jėgų.

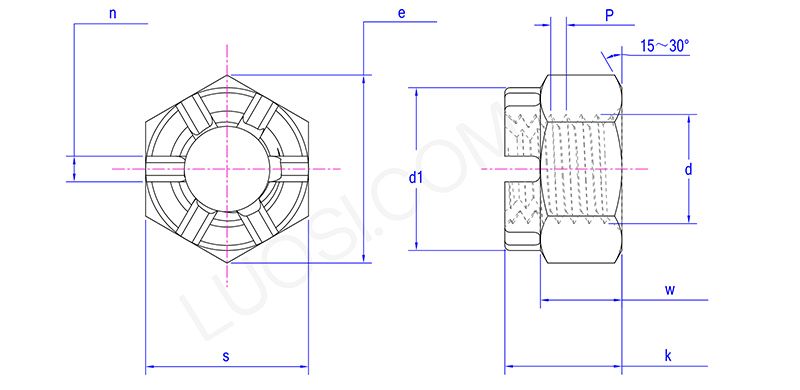

Produkto parametrai

Pirm	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5	1,5\|2	1.5	2	2	2	2	3
d1 maks	25	28	30	34	38	42	46	50
d1 min	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k maks	21.8	24	27.4	29.5	31.8	34.6	37.7	40
k min	20.96	23.16	26.56	28.66	30.8	33.6	36.7	39
n maks	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s maks	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
w maks	15.8	18	19.4	21.5	23.8	25.6	28.7	31
w min	15.1	17.3	18.56	20.66	22.96	24.76	27.86	30

Didelės sąnaudos našumas

Ši dviejų funkcijų vainikinė veržlė su išpjova siūlo puikų kainos ir kokybės santykį, nes sujungia įprastos veržlės funkcijas su nepriklausomu fiksavimo įtaisu – viskas viename ir už palyginti mažą kainą.

Dėl šios integruotos konstrukcijos atsargų valdymas yra daug paprastesnis ir sumažinamas surinkimui reikalingų komponentų skaičius. Nors ji sudaro labai patikimą mechaninę fiksavimo jungtį, ši veržlė su išpjova apvalia galvute išlieka konkurencinga kaina. Ypač atsižvelgiant į saugos ir priežiūros išlaidas, kurių jis gali padėti išvengti, tai dar daugiau. Jis yra nebrangus ir gerai veikia, todėl tai yra protingas pasirinkimas, taupantis išlaidas daugelyje pramonės šakų.

DUK

Kl.: Ar jūsų vainikinės veržlės su plyšiais atitinka tarptautinius standartus?

A: Taip, mūsų dvigubos funkcijos vainikinė veržlė su grioveliu yra pagaminti taip, kad atitiktų pagrindinius tarptautinius standartus, pvz., DIN 935 ir ISO 4161. Tai reiškia, kad jie bus vienodos kokybės, tinkamų dydžių ir kiekvieną kartą veiks patikimai.

Jei nurodysite, kokio standarto jums reikia, įsitikinsime, kad plyšinė vainiko veržlė tiksliai atitinka tas specifikacijas. Tokiu būdu jis be jokio vargo tilps į jūsų pasaulinę tiekimo grandinę.
