E tipo Snap žiedas

E tipo fiksavimo žiedai dažniausiai naudojami mechaninėse sistemose, kad būtų išvengta ašinių guolių, krumpliaračių ar velenų judėjimo. Klientai pasitiki Xiaoguo® dėl konkurencingos kainos, nepakenkiant medžiagos patvarumui.

Modelis:DIN 6799-1981

Siųsti užklausą

Prekės aprašymas

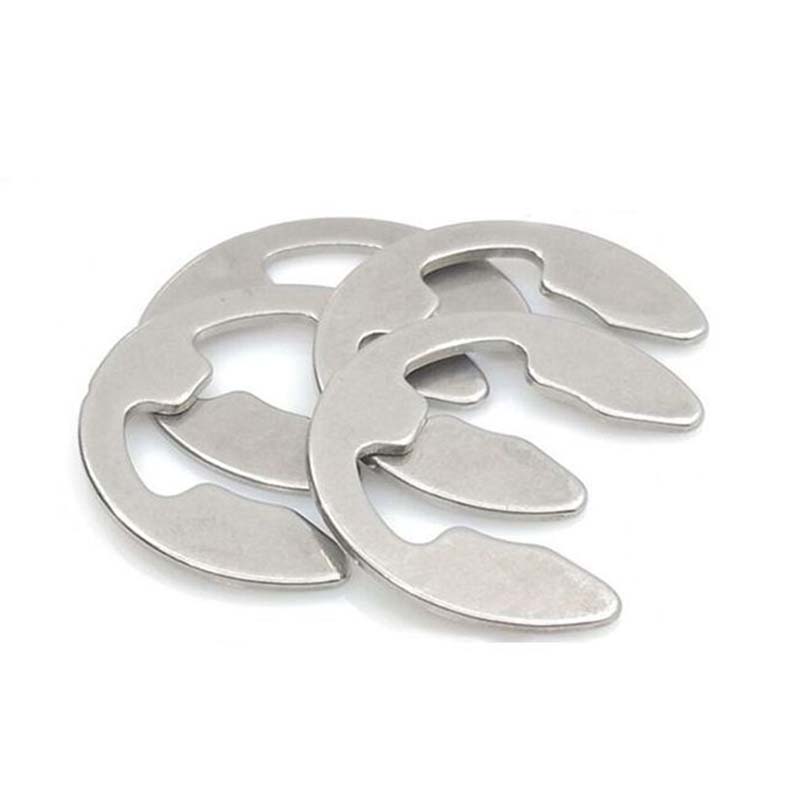

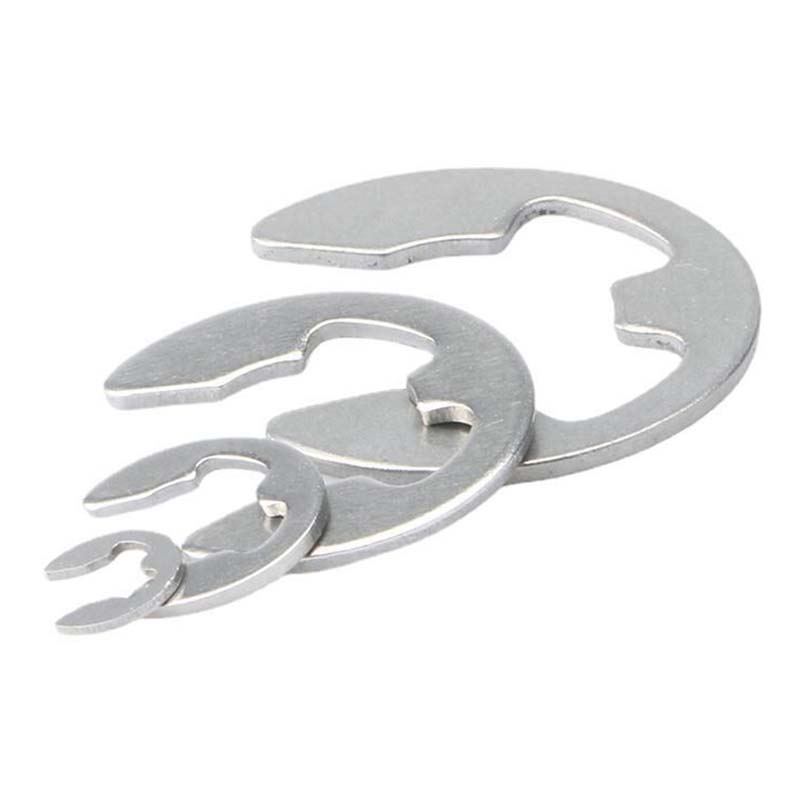

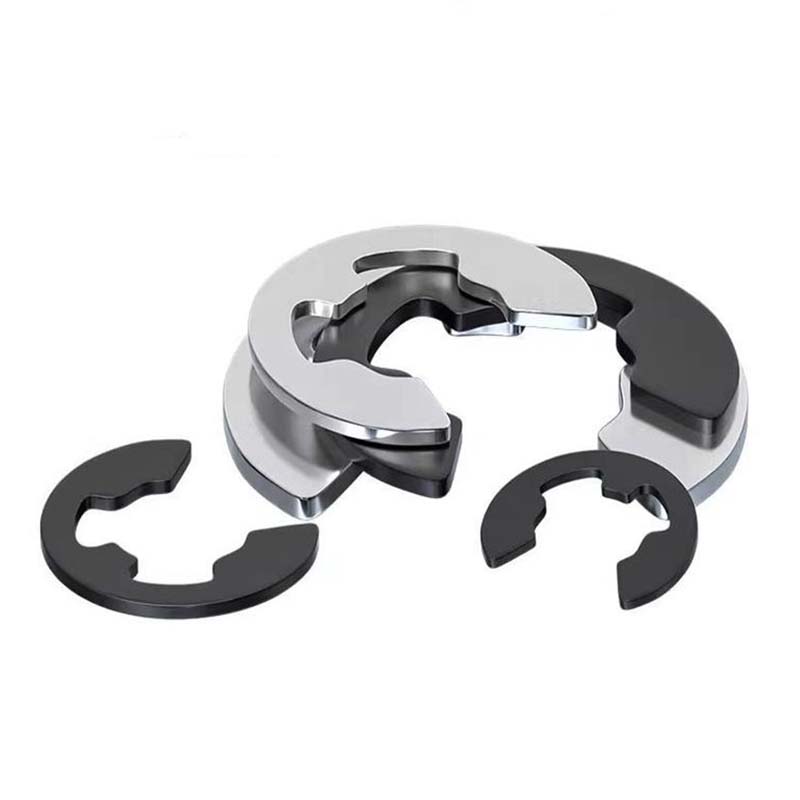

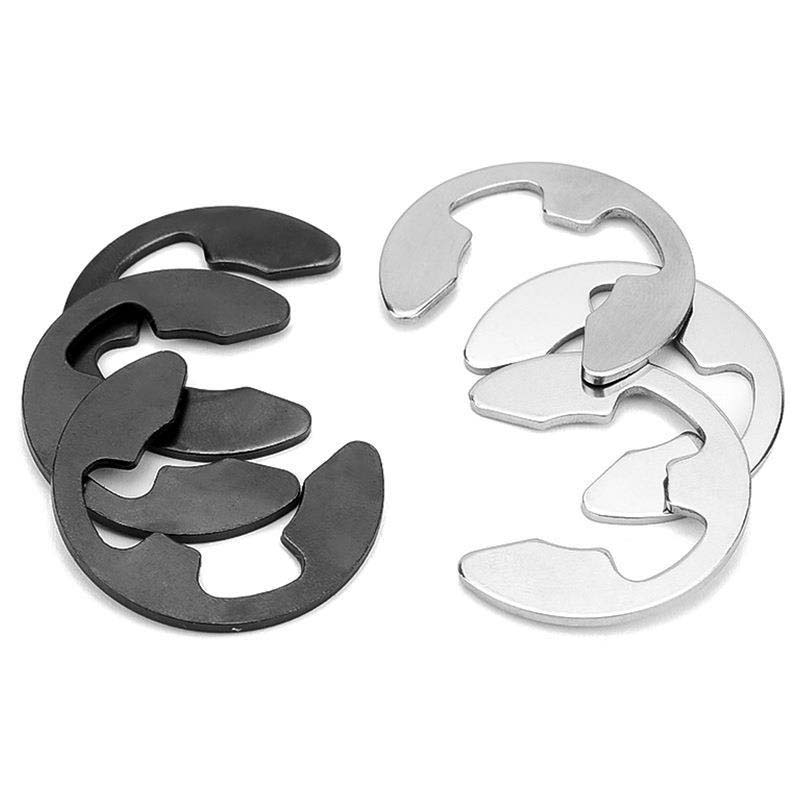

Šis E tipo užsegamas žiedas yra vidinis atraminis žiedas, pagamintas iš skirtingų medžiagų, kad tiktų įvairiems darbams. Nerūdijančio plieno tipai, tokie kaip 304 arba 316, yra tinkami drėgnoms arba chemiškai sunkioms vietoms. Kietesnis 410 klasės plienas geriau laikosi nusidėvėjus. Anglinio plieno žiedai yra pigesni, bet vis dar tvirti, ypač su nerūdijančia danga. Berilio varis tinka elektros darbams arba degioms vietoms, nes jis nesukelia kibirkšties. Plastikiniai (pavyzdžiui, nailono) atsparūs chemikalams ir sumažina triukšmą lengvesniuose įrenginiuose. Tikrai atšiaurioms gamykloms naudojami kietesni metalai, tokie kaip Hastelloy® ar Monel®. Dauguma šių medžiagų yra patikrintos dėl saugos ir ekologinių taisyklių (pvz., RoHS), todėl jos tinka reguliuojamoms pramonės šakoms.

E type snap ring Structure diagram

Pirm	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d maks	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h maks	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
val min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n maks	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc maks	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Reguliarus patikrinimas ir priežiūra

Jei norite, kad E tipo užsegimo žiedai tarnautų ilgiau, retkarčiais patikrinkite, ar jie nėra rūdžių, įtrūkimų ar įlinkimų, ypač intensyvaus naudojimo mašinose. Laikykite jų griovelius švarius, kad nešvarumai nesusimaišytų su jų tinkamumu. Jei labai trina, įpilkite tepalo, kad viskas slystų sklandžiau.

Pirmtuodami venkite per daug ištempti arba per stipriai suspausti, nes laikui bėgant žiedas susilpnėja. Jei pastebėjote pažeidimų, pakeiskite juos. Priedus laikykite sausoje vietoje (ne per karštoje ar šaltoje), kad medžiaga nesuirtų. Saugesniam valdymui naudokite fiksuojamąsias reples.

Aplinkos veiksnių įtaka

Kl.: Kaip aplinkos veiksniai, tokie kaip temperatūra ar drėgmė, veikia vidinio atraminio žiedo veikimą?

A: Jei pasirinksite netinkamą medžiagą, didelis karštis ar drėgmė gali sujaukti E tipo fiksavimo žiedą. Anglies plieno žiedai (tvirtesni) rūdys drėgnose vietose, nebent jie bus padengti rūdims atsparia danga. Nerūdijantis plienas (pvz., įprastos 304/316 klasės) gerai atsparus drėgmei, bet pradeda prarasti stiprumą aukštesnėje nei 400 °C temperatūroje. Kai kurie nerūdijantys plienai arba specialūs metalai išlieka lankstūs esant užšalimo temperatūrai. Jei yra cheminių medžiagų, tokių kaip rūgštys ar tirpikliai, rinkitės nereaguojančią dangą (pvz., tefloną).

Turime profesionalią komandą, kuri gali rekomenduoti tinkamąproduktųremiantis naudojimo scenarijais ir reikalavimais, taip pat teikti pritaikytas paslaugas.

Gaminio specifikacijos ir klasės

„E Type Snap Ring“ turi aiškias specifikacijų klases, kad atitiktų skirtingus taikymo poreikius, o specifikacijas daugiausia lemia dydis, medžiaga ir laikomoji galia. Kalbant apie dydį, pagrindiniai parametrai yra vidinis skersmuo, išorinis skersmuo ir storis, o įprastas vidinis skersmuo svyruoja nuo 3 mm iki 50 mm standartinėms klasėms. Šie dydžiai yra sukurti taip, kad atitiktų įprastus mechaninių mazgų veleno ir skylių matmenis. Medžiagų rūšys skirstomos pagal pagrindinę medžiagą, pvz., anglinio plieno (SWRM12) ir nerūdijančiojo plieno (SUS304, SUS316), kur anglinio plieno rūšys yra skirtos bendram apkrovos scenarijui, o nerūdijančio plieno klasės – korozijai atspariems reikalavimams. Laikančiosios klasės klasifikuojamos pagal maksimalią ašinę apkrovą, kurią jie gali atlaikyti: žemos kokybės (iki 500 N) lengvos apkrovos įrangai, pvz., mažiems varikliams, ir aukštos klasės (daugiau nei 2000 N) sunkioms mašinoms, tokioms kaip automobilių transmisijos. Kiekviena specifikacijos klasė yra pažymėta ant gaminio pakuotės, o vartotojai turi pasirinkti tinkamą klasę, atsižvelgdami į konkrečius surinkimo reikalavimus ir eksploatavimo sąlygas.
