Tvirtas DIN 7981 Torx srieginis varžtas

Xiaoguo® firmos DIN 7981 torx srieginis sraigtas – galimi pasirinktiniai ilgiai, dangos ir medžiagos. Puikiai tinka montuoti aklas arba didelio sukimo momento linijas (be kumštelio). Paruošta didmeninė kaina – teiraukitės pasiūlymo.

Siųsti užklausą

Prekės aprašymas

Atsižvelgiant į montavimo sąlygas, firmos Xiaoguo® tiekiamas tvirtas DIN 7981 torx srieginis sraigtas turi šiuos penkis pranašumus, todėl jie yra tinkamiausias pasirinkimas pramoniniams pirkėjams, norintiems įsigyti patikimų tvirtinimo detalių, skirtų didelio sukimo momento reikmėms.

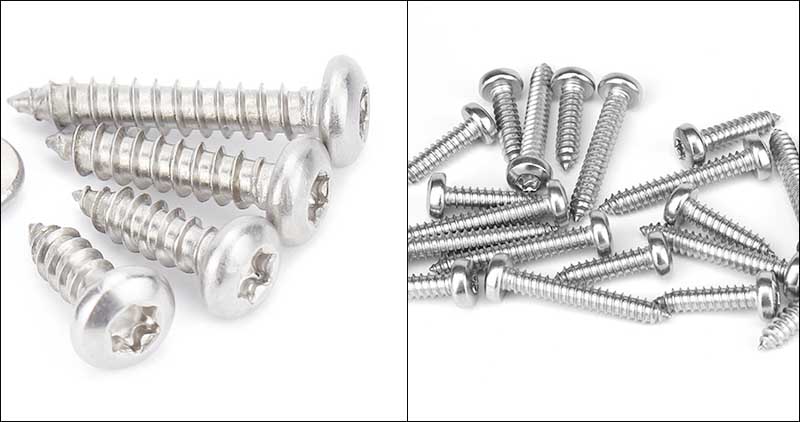

firm DIN 7981 torx tapping screw

Situacijos, kai reikia didelio sukimo momento fiksavimo

Pavyzdžiui, tvirtinant metalinį laikiklį prie storos plieno plokštės arba kietos medienos, jei naudojamas bendras kryžminis griovelis, jis gali paslysti, kai jėga yra per didelė. 6 skilčių konstrukcija su šešiais žiedlapiais gali atlaikyti didesnį sukimo momentą ir nepažeis lizdo, tinka darbui su smūginiu arba momentiniu veržliarakčiu.

Prastas matymas arba siaura operacinė erdvė

Pavyzdžiui, paskirstymo dėžutės kampuose ar giliai automobilio važiuoklės viduje, kur akys nemato varžtų galvučių, galima pasikliauti tik prisilietimu. Kai veržliaraktis įkišamas į 6 skiltis, jis automatiškai išsilygiuoja ir nėra linkęs pakreipti. Be to, įdėjus jis neišnyks.

Sutaisykite prieigą, kurią reikia dažnai išardyti ir surinkti

Pavyzdžiui, įrangos tikrinimo dangčiai ir prietaisų skydelių galiniai dangčiai. 6 skilteles galima pakartotinai įkišti ir išimti, nesusidėvėjus taip greitai, kaip ir su kryžminėmis plyšėmis. Kartu su nerūdijančio plieno medžiaga jie gali būti naudojami pakartotinai ilgą laiką.

Automatizuota surinkimo linija

Masinės gamybos metu darbuotojai elektrinį atsuktuvą valdo fiksuotu sukimo momentu. 6 skiltys yra glaudžiai suderintos su veržliarakčiu ir neatsilaisvins dėl vibracijos, todėl sutrumpėja reguliavimo prastovos laikas. Plokščia galvutė yra paprastos formos, o vibruojantis stalas sklandžiai tiekia varžtus.

Minkštos pagrindo medžiagos (plastikas, plonas aliuminio lakštas, medžio-plastiko kompozitinės medžiagos)

Didelis plokščias tvirtos DIN 7981 torx srieginio sraigto galvutės paviršius gali užkirsti kelią įdubimui; Savaime gręžiantys sriegiai formuojami tiesiogiai, skirtingai nei mašininiu būdu gręžiami varžtai, kuriems reikia veržlių arba įsriegimo.

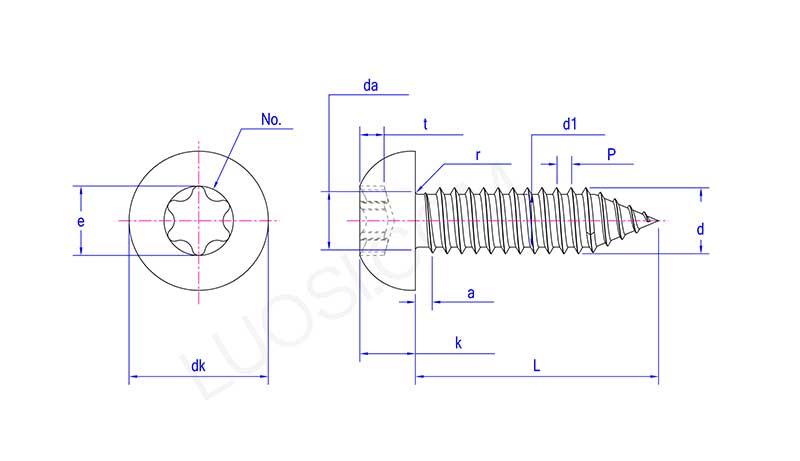

firm DIN 7981 torx tapping screw

Pirm	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da max	3.5	4.1	4.9	5.6	6.3	7.3
dk maks	5.6	7	8	9.5	11	12
dk min	5.3	6.64	7.64	9.14	10.57	11.57
k maks	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r maks	0.1	0.1	0.2	0.2	0.25	0.25
Nr.	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t maks	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
d maks	2.9	3.53	4.22	4.8	5.46	6.25
d min	2.76	3.35	4.04	4.62	5.28	6.03
d1 maks	2.18	2.64	3.1	3.58	4.17	4.88
d1 min	2.08	2.51	2.95	3.43	3.99	4.7

Individualus aptarnavimas

Siūlome lanksčias DIN 7981 torx sriegio varžtų pritaikymo paslaugas.

Tinkintas turinys

Ilgis: Standartinis ilgis 4 - 120 mm

Skersmuo: pritaikytas pagal jūsų poreikius

Galvos forma: dangtelio skersmuo ir aukštis gali būti šiek tiek pakoreguoti pagal brėžinį.

6 skilčių specifikacija: lizdo tipas yra pritaikytas pagal nurodytą jūsų pateiktą grąžto dydį.

Sriegio tipas: AB tipas (įprastas savisriegis), C tipas (su pjovimo grioveliu), trikampis užrakto sriegis.

Medžiaga: anglinis plienas; Nerūdijantis plienas 304, 316; Žalvaris, aliuminio lydinys.

Paviršiaus apdorojimas: elektrocinkavimas (mėlynai baltas/geltonas cinkas), karštasis cinkavimas, Dacromet danga, juodinimas, fosfatavimas, mechaninis cinkavimas.

Tinkinimo procesas

Pateikite brėžinius (PDF/DWG formatu) arba atsiųskite fizinius pavyzdžius, nurodydami kiekį, medžiagą ir paviršiaus reikalavimus.

2 dienų įvertinimas

Po patvirtinimo bus pagaminta forma ir prototipas. Mėginiai bus paruošti per 7–15 dienų.

Mažos apimties bandomoji gamyba (500 - 2000 vnt.), po to seka sistemos integravimo testavimas. Jei nebus problemų, bus vykdoma masinė gamyba.

Santrauka

Nesvarbu, ar tai būtų firminio DIN 7981 torx srieginio sraigto ilgio keitimas, medžiagos keitimas ar visiškai naujos specifikacijos projektavimas, tiesiog praneškite mums savo reikalavimus ir mes rasime sprendimą.
