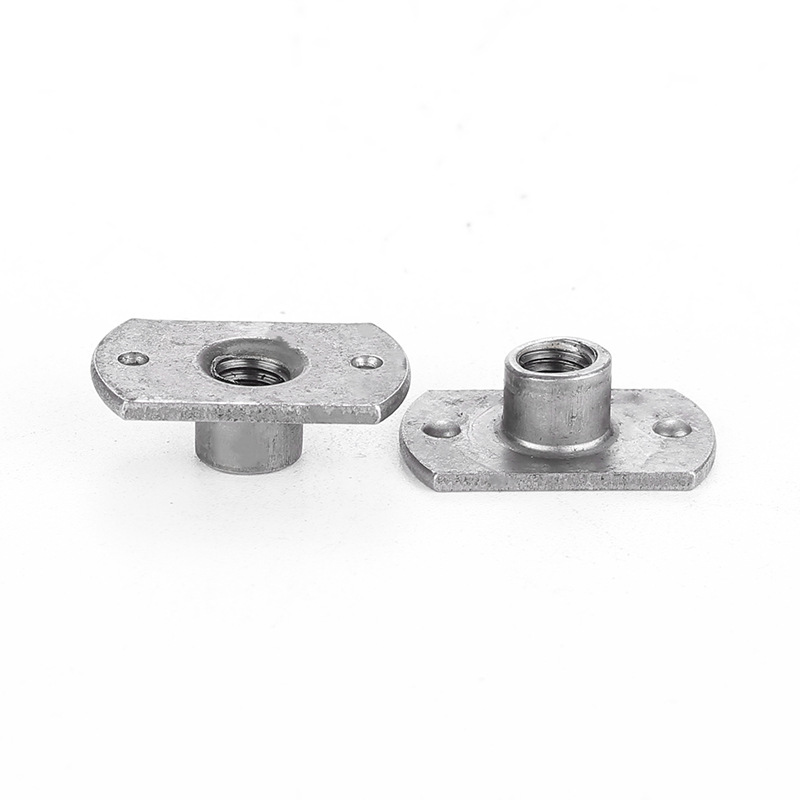

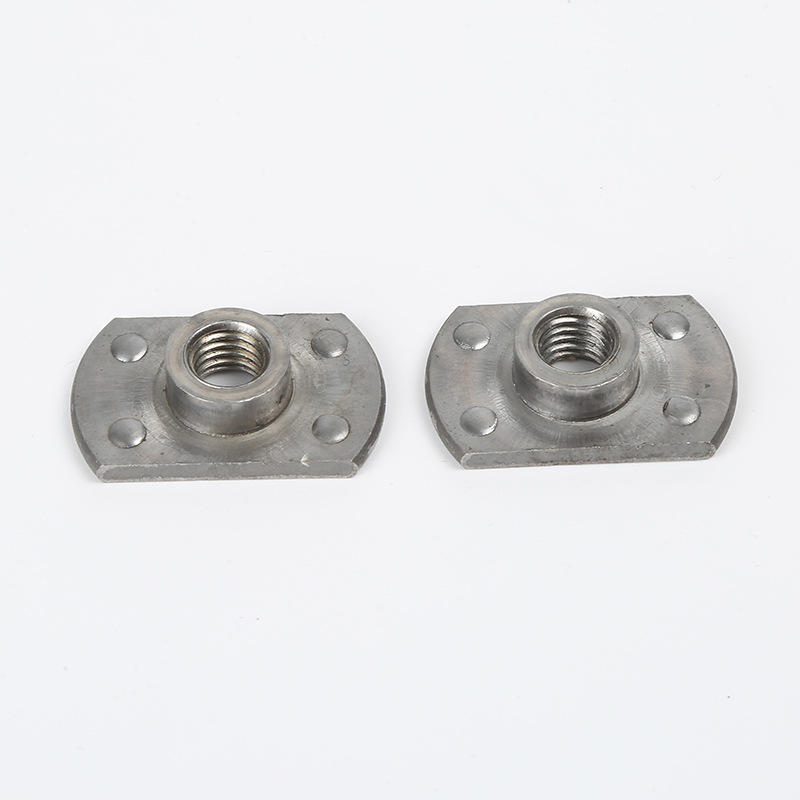

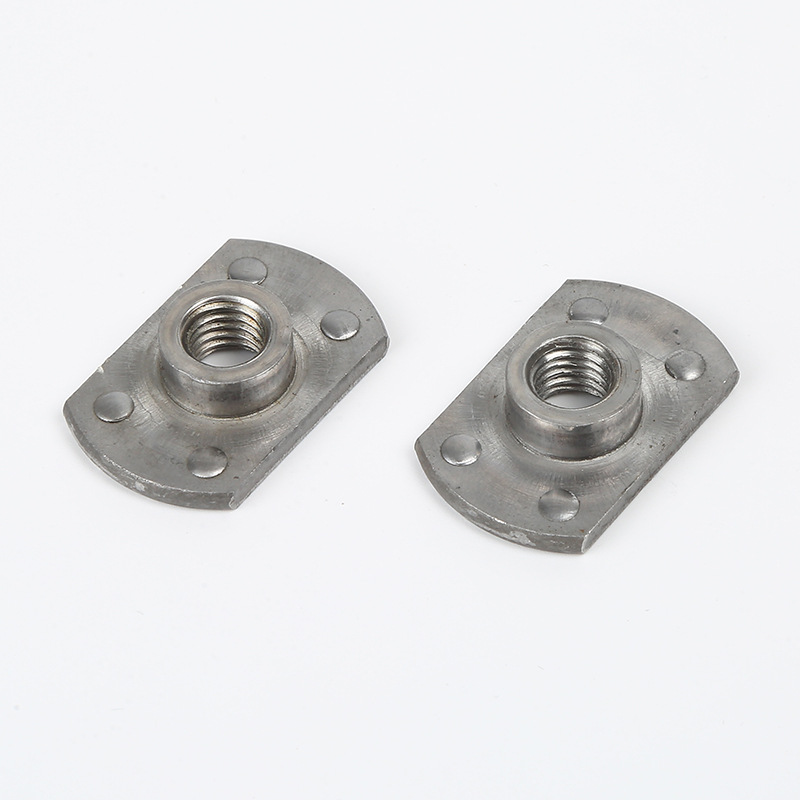

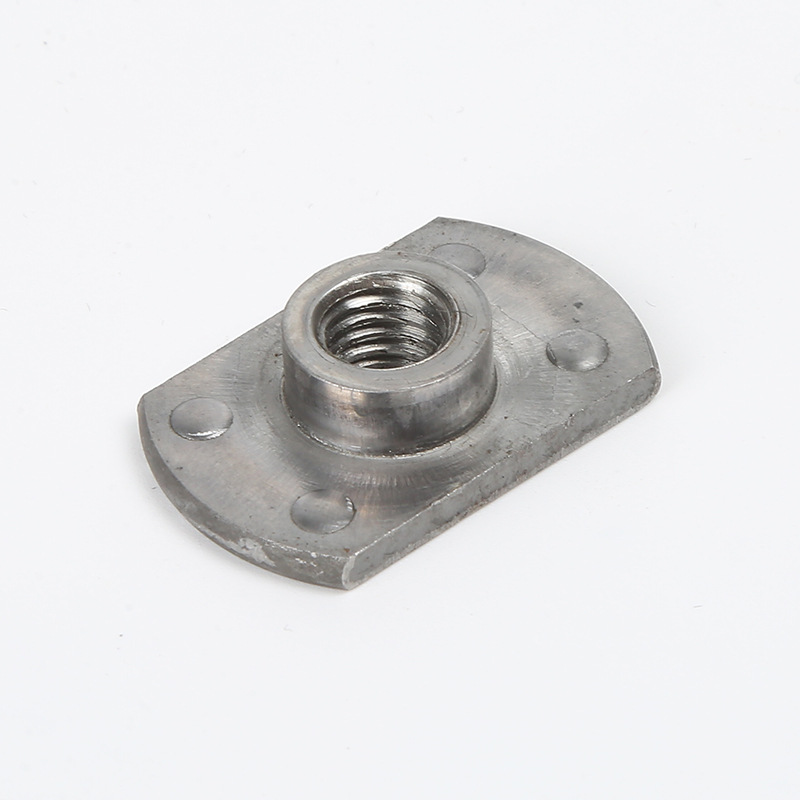

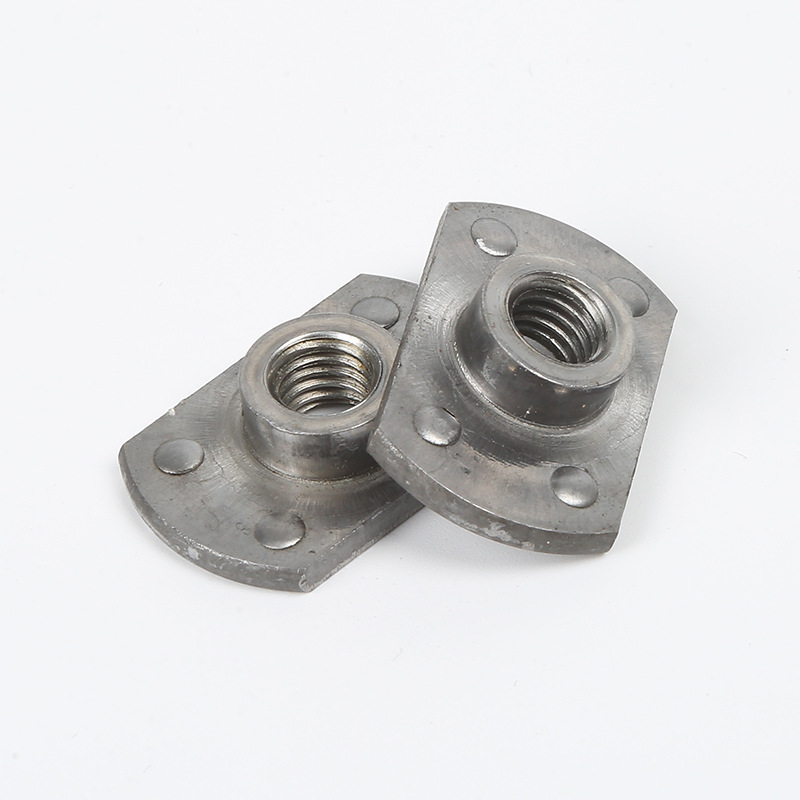

Integruotos T stiliaus suvirinimo veržlės

Šis unikalus T formos suvirinimo veržlių T formos profilis užtikrina didesnį stabilumą ir išlygiavimą suvirinimo proceso metu. Patikimas ir savalaikis pristatymas tebėra pagrindinis Xiaoguo® įsipareigojimas savo klientams visame pasaulyje, įskaitant gamintojus, platintojus ir pramonės partnerius, užtikrinant sklandžią veiklą visoje tiekimo grandinėje.

Modelis:JIS B1196-3.2-1994

Siųsti užklausą

Prekės aprašymas

Integruotos T stiliaus suvirinimo veržlės turi standartinius dydžius, pagrįstus sriegio dydžiu, pvz., M4, M5, M6, M8, 1/4"-20, 5/16"-18, taip pat flanšo skersmenį, bendrą aukštį, iškyšos aukštį ir kojos dizainą.

Yra pagrindiniai standartai, kurių jie laikosi, pavyzdžiui, ISO 10511, DIN 928 (daug naudojamas Europoje) ir įvairios automobilių gamintojų specifikacijos. Matmenys išlaikomi tikslūs, kad suvirinimas kiekvieną kartą veiktų taip pat, sriegiai būtų tinkamai prigludę ir sumontuoti lygiai.

Labai svarbu pasirinkti tinkamo dydžio T-stiliaus suvirinimo veržlę pagal metalo lakšto storį. Tai užtikrina, kad suvirinimo siūlė būtų tvirta, o jungtis gerai laikosi.

Produkto privalumai:

Sumontavus Integral T stiliaus suvirinimo veržles, jų nereikia daug prižiūrėti. Prieš naudodami, tiesiog laikykite juos sausoje vietoje ir nusausinkite nuo alyvų ar nešvarumų – jie gali sutrikdyti suvirinimą.

Svarbiausia teisingai nustatyti suvirinimo nustatymus: srovė, laikas, slėgis. Tai užtikrina, kad suvirinimas yra tvirtas ir nuoseklus. Tai, kaip gerai jie laikosi laikui bėgant, daugiausia priklauso nuo to, koks geras pradinis suvirinimas ir ar medžiaga ar paviršiaus apdorojimas tinka ten, kur jie naudojami.

Jei jos suvirintos tinkamai, „Integral T“ tipo suvirinimo veržlės išliks nuolatinis, nesudėtingas srieginis sprendimas tol, kol bus naudojamas visas mazgas.

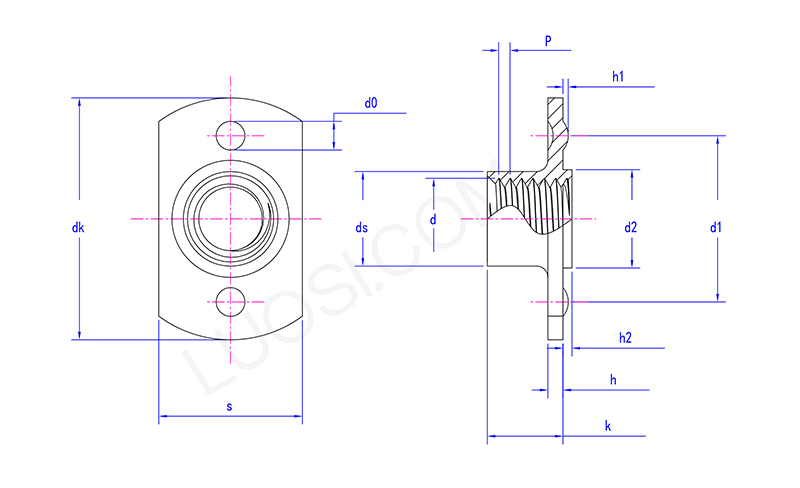

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25 d	1.25 丨1.5	1,5 丨 1,75
dk maks	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
val min	1	1	1.35	1.35	1.7	1.7
d2 maks	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 maks	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 maks	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 maks	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 maks	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Vieningi standartai:

Gamindami Integral T stiliaus suvirinimo veržles, mes griežtai tikriname kokybę. Tai reiškia, kad reikia patikrinti medžiagas, kai jos patenka, išmatuoti tokius dalykus kaip sriegiai ir išsikišimo aukštis skirtinguose gamybos etapuose ir atlikti bandymus, kuriais sulaužomos dalys, siekiant patikrinti suvirinimo stiprumą, sukimo momentą ir atsparumą išstūmimui. Taip pat tikriname paviršiaus apdailą ir imame galutinių partijų mėginius pagal AQL standartus.

Naudojame statistinį proceso valdymą, kad įsitikintume, jog kiekviena „T-Style“ veržlė išlieka nuosekli ir atitinka specifikacijas.
