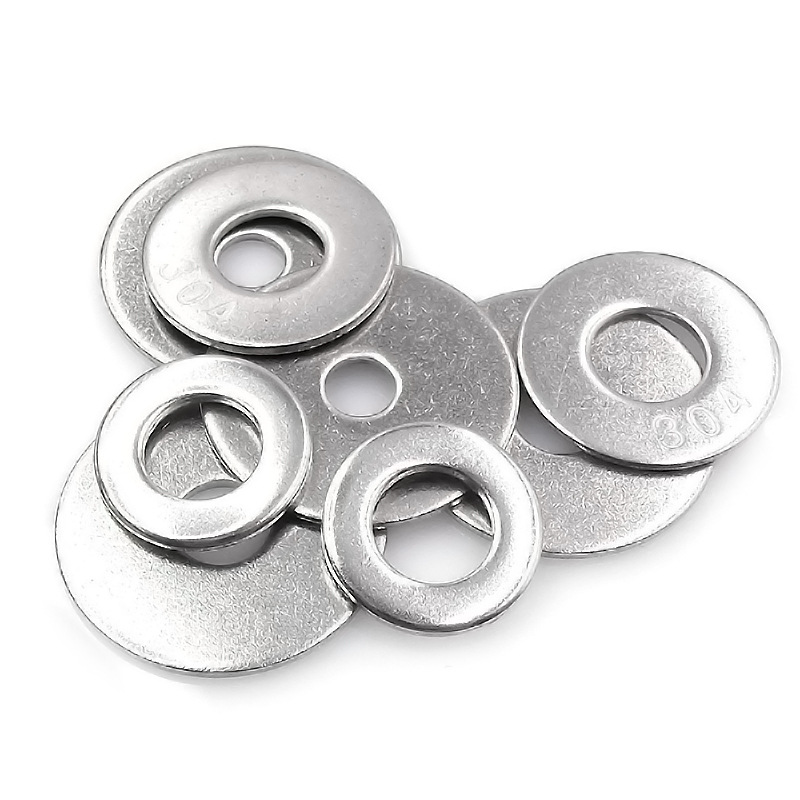

Didelė OD plokščia poveržlė

„Xiaoguo Inventory® Large OD“ plokščia poveržlė turi lygų paviršių be įbrėžimų, tvirtai priglunda ir gali būti naudojama kartu su sandarinimo komponentais, siekiant pagerinti atsparumą dulkėms, alyvai ir vandeniui.

Siųsti užklausą

Prekės aprašymas

Didelės OD plokščiosios poveržlės ir standartinės plokščios poveržlės išvaizda, funkcijos ir taikomi scenarijai labai skiriasi.

Projektas	Standartinė plokščia poveržlė	Didelė OD plokščia poveržlė
Vidinis skersmuo	6,4 mm	6,4 mm
Išorinis skersmuo	12 mm	18 mm
Storis	1,6 mm	1,6 mm
Kontaktinė sritis	1 kartas	2,25 karto
Slėgio paskirstymas	Paprastai tinka kietiems paviršiams, pavyzdžiui, metalams	Puikus, gali veiksmingai apsaugoti minkštas medžiagas
Žaliavų savikaina	Žemas	Aukštesnis (didesnis plotas)
Vieneto svoris	Šviesa	Sunkesnis (ta pati specifikacija)

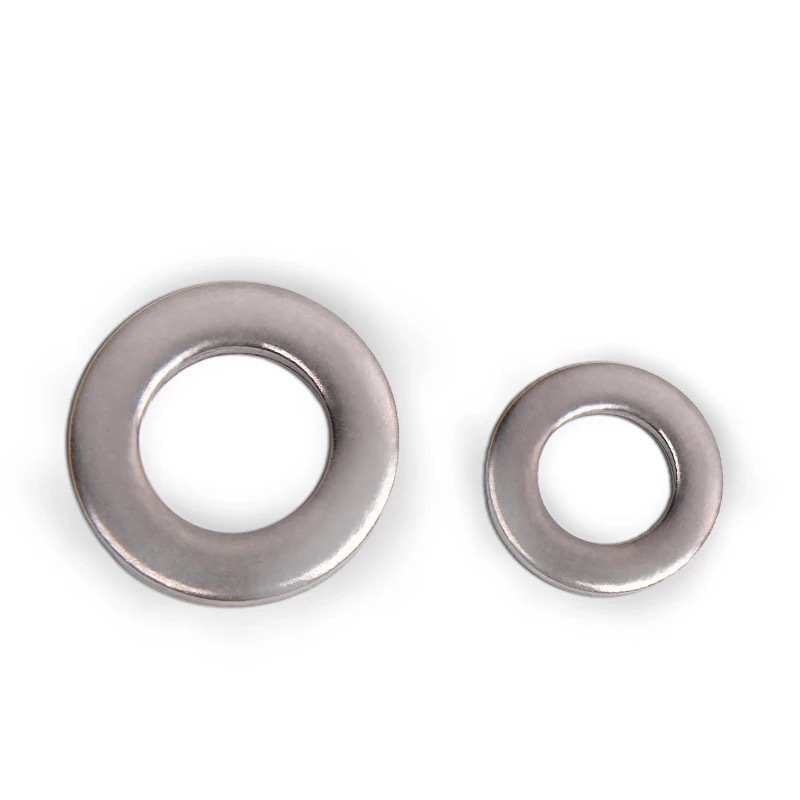

Dydžių palyginimas (pavyzdžiui, M6)

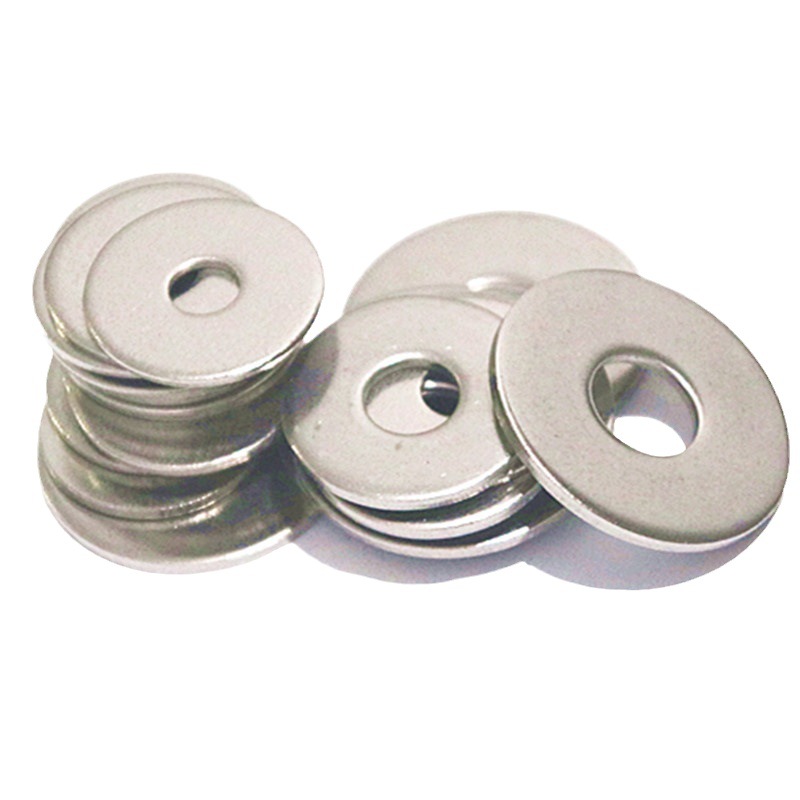

Large OD Flat Washer

Naudojimo žingsniai

„Large OD Flat Washer“ naudojimo būdas nėra sudėtingas, tačiau laikantis teisingos veikimo sekos galima užtikrinti geriausią apsauginį poveikį.

(1) Įsitikinkite, kad specifikacijos atitinka

Patikrinkite varžto dydį – didelės OD plokščiosios poveržlės vidinė anga turi būti šiek tiek didesnė už išorinį varžto skersmenį.

Taip pat patikrinkite, ar poveržlės išorinis skersmuo yra pakankamai didelis, kad visiškai uždengtų tvirtinimo detalės skyles. Jei anga yra ilga arba susidėvėjusi, poveržlės išorinis kraštas turi perdengti skylę bent 5 mm.

Pagalvokite apie medžiagą ir kur ji eina. Drėgnose lauko vietose, netoli vandenyno arba cheminėse zonose rinkitės su 316 nerūdijančiu plienu. Bendram naudojimui patalpose puikiai tiks 304 nerūdijantis arba cinkuotas anglinis plienas.

(2) Nuvalykite kontaktinį paviršių

Nuvalykite alyvą, rūdis, dažų drožles ar pjuvenas nuo vietos, kurioje dirbate. Taip pat įsitikinkite, kad abi skalbyklės pusės yra švarios. Jei ant jo yra nuo rūdžių apsaugančios alyvos, tiesiog švelniai nuvalykite ją šluoste.

Large OD Flat Washer

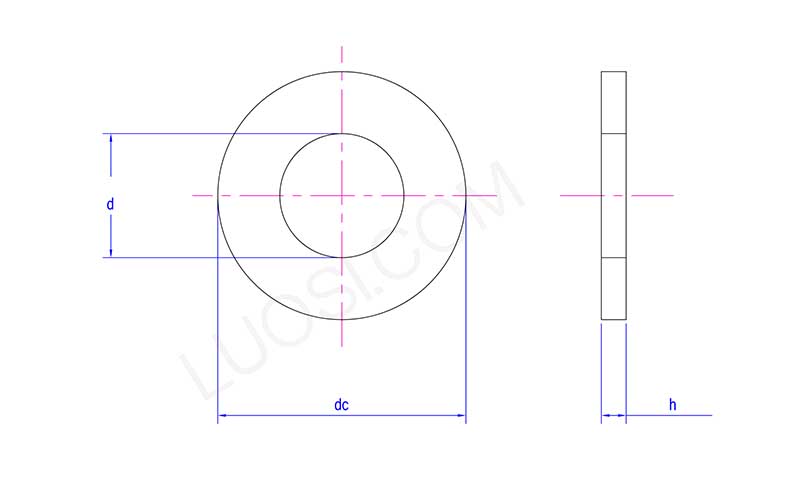

Pirm	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d maks	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc maks	30	34	37	39	44	50	56	60	66	72	78
gruodis min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h maks	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
val min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Įdėkite poveržlę

Montavimo vieta: tarp varžto galvutės ir tvirtinamos dalies įdėkite didelio išorinio skersmens plokščią poveržlę. Jei naudojamos minkštos medžiagos, tokios kaip mediena, plastikas arba plonas aliuminis, rekomenduojama naudoti didelio išorinio skersmens poveržles ir varžto galvutėje, ir veržlės pusėje.

Įrengimas centre: Įsitikinkite, kad varžtas arba veržlė praeina pro centrinę poveržlės angą. Įsitikinkite, kad poveržlė yra lygiai prie ruošinio paviršiaus – ji neturi būti pakreipta.

(4) Įkiškite varžtą ir priveržkite ranka

Priveržkite varžtus arba veržles ranka, kol poveržlė tiesiog palies paviršių; tada sureguliuokite poveržlės padėtį, įsitikinkite, kad ji visiškai uždengia angą.

(5) Priveržkite iki rekomenduojamo sukimo momento

Teisingas sukimo momento veržliarakčio naudojimas: pasirinkite atitinkamą sukimo momento vertę ir palaipsniui priveržkite. Veikimo metu atidžiai stebėkite poveržlę ir, jei reikia, sureguliuokite.

(6) Galutinis patikrinimas

Pažvelkite į didelę OD plokščią poveržlę, kad įsitikintumėte, jog ji sėdi lygiai ir tinkamai savo vietoje.
