Stabilios T stiliaus suvirinimo veržlės

Stabilios apkrovos T tipo suvirinimo veržlės pasižymi puikiu atsparumu vibracijai ir atsipalaidavimui, palyginti su daugeliu kitų tipų veržlių, kurios buvo suvirintos. Kokybiška gamyba, palaikoma patikimų gamintojų, yra pagrindinė Xiaoguo® dalis, užtikrinanti, kad produktai atitiktų tarptautinius standartus.

Modelis:JIS B1196-3.2-1994

Siųsti užklausą

Prekės aprašymas

Skirtingai nuo varžtų, kuriuos reikia pasiekti abiejose pusėse, stabilias T tipo suvirinimo veržles reikia pasiekti tik iš vienos pusės – tiek suvirinant, tiek įdedant tvirtinimo detales. Tai labai naudinga uždaroms dalims arba dėžutės formos skyriams.

Be to, didelis flanšas padeda užsandarinti nuo lakštinio metalo. Jei prieš suvirindami ant flanšo paviršiaus užtepsite sandariklį arba tarpiklius, šios veržlės padės suformuoti sandarią, sandarią jungtį.

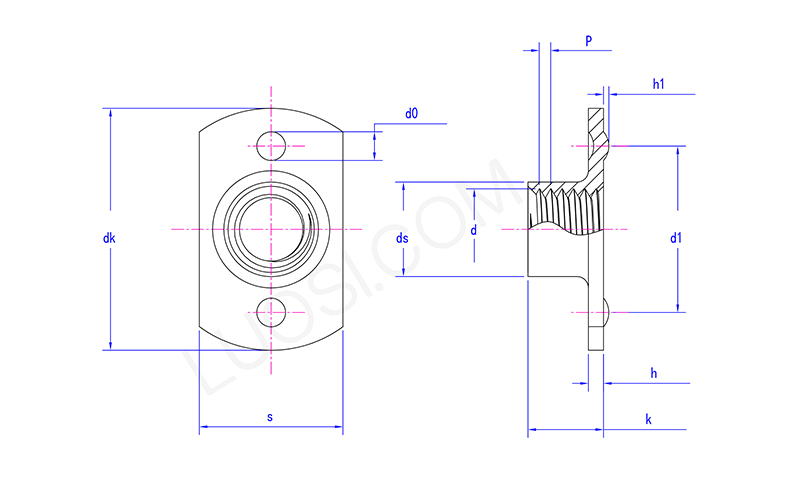

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1︱1,25	1,25︱1,5	1,5︱1,75
dk maks	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
val min	1	1	1.35	1.35	1.7	1.7
d0 maks	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
d1 maks	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Taikomi scenarijai:

Labiausiai paplitusi ir pigiausia apkrovai atsparių T stiliaus suvirinimo veržlių medžiaga yra mažo ar vidutinio anglies plienas, pvz., AISI 1008, 1010, 1018. Toks plienas puikiai tinka suvirinimui, turi gerą stiprumą, yra lengvai formuojamas ir nekainuoja daug.

Anglies plieno apkrovai stabilios T stiliaus suvirinimo veržlės tinka daugeliui įprastų pramoninių reikmių, tiek viduje, tiek vietose, kuriose yra nedidelė korozija, ypač jei jos turi apsauginę dangą. Jų stiprumo savybės reiškia, kad jie gali atlaikyti šlyties ir traukimo jėgas, reikalingas sunkiems tvirtinimo darbams, kai jie yra suvirinti.

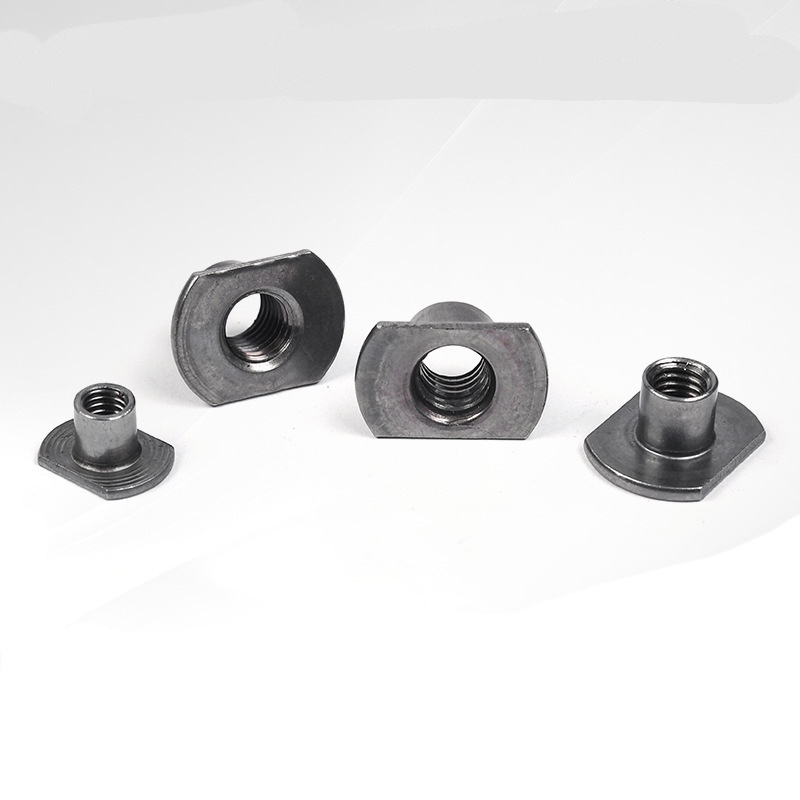

Load-Stable Load-Stable T-Style weld nuts

Montavimo instrukcijos:

Kad apkrovai stabilios T tipo suvirinimo veržlės būtų maksimaliai tvirtos, turite valdyti suvirinimo nustatymus – srovę, laiką, slėgį – tiksliai taip, kaip nurodyta veržlės medžiagai ir storiui.

Labai svarbu tinkamai paruošti paviršių: švarus, be alyvos ant metalo. Pats dizainas padeda nukreipti suvirinimo srovę per projekciją, tačiau labai svarbu tinkamai nustatyti aparatą ir užtikrinti, kad operatoriai žinotų, ką daro. Taip suvirinsite nuoseklias ir tvirtas kiekvienos T stiliaus veržles.
