Metalinė apvali sparnuota veržlė

Kinijos tiekėjas ir gamintojas Xiaoguo® metalinė apvali sparnuota veržlė leidžia greitai surinkti – priveržkite rankomis. Įprasto naudojimo metu metalas neskilinėja ir nesideformuoja, todėl keičiami retai. Metalinių apvalių sparnų veržlių tiekėjai su konkurencingomis kainomis padeda išlaikyti jūsų projekto biudžetą.

Siųsti užklausą

Prekės aprašymas

Suprasti bendrąsias gaminio savybes:

Metalinė apvali sparnuota veržlė yra rankiniu būdu priveržiama tvirtinimo detalė, turinti du apskritus „sparnus“ (t. y. sparnų plokštes) ir srieginę centrinę dalį. Šių sparnų plokščių paviršiai yra lygūs ir išlenkti į išorę, todėl galite lengvai jas priveržti ir atlaisvinti be jokių sunkumų. Jame nėra aštrių kraštų, kurie galėtų sužeisti pirštus. Ši metalo medžiaga – dažniausiai anglinis plienas ir padengta cinku arba nerūdijančiu plienu – išlieka tvirta ir patvari net ir pakartotinai naudojant. Siūlai suformuojami valcavimo būdu ir naudojimo metu yra labai glotnūs. Jis naudojamas kartu su standartiniais varžtais ir poveržlėmis. Jis dažniausiai randamas dangteliuose, spaustukuose, reguliuojamuose balduose ar kitose dalyse, kurios dažnai išardomos.

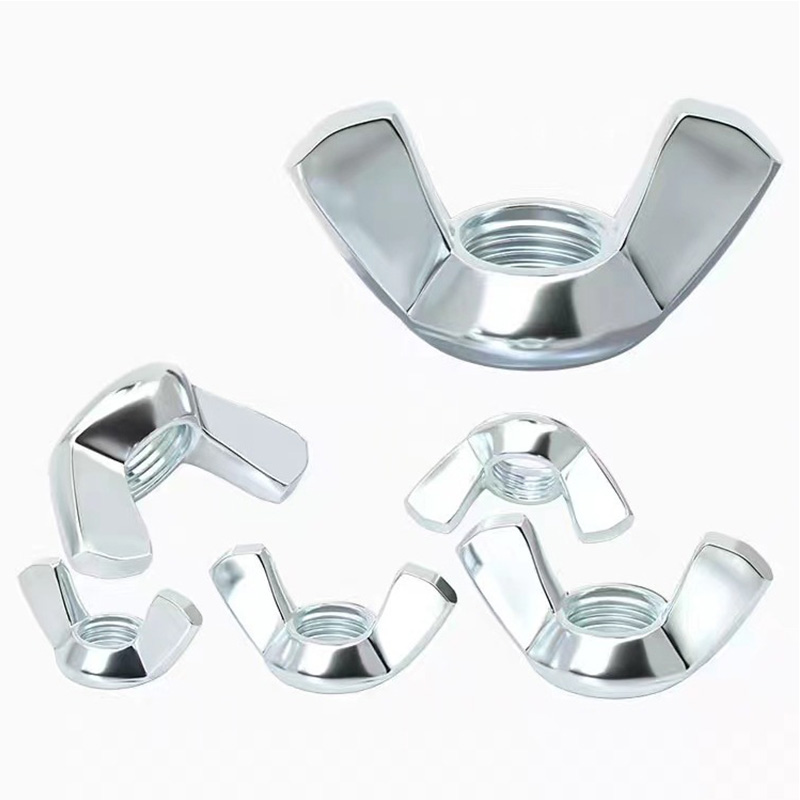

Metal Round Wing Nut

Metalinės apvalios sparnuotos veržlės specifikacija:

Medžiaga	302, 303, 304, 18-8 ,316, 416, 420, 440, 440C ir kitų rūšių nerūdijančio plieno
Produkto forma	Kūgis, spindulys, griovelis, plyšys, tekinimas, nuožulnumas, raižymas, sriegimas, išorinis apskritimas, galinis paviršius ir kt.
Skersmuo	Nuo 0,4 mm iki 300,0 mm / pritaikyta
Ilgis	Nuo 3,0 mm iki 800 mm.
Operacija	Tekinimas, frezavimas, gręžimas, sriegimas, šlifavimas, 5 ašių apdirbimas
Standartinis	ASME, ANSI, JIS, GB, DIN, ISO, EN, NF, BS ir kt.
Sertifikatai	ROHS, ISO9001, druskos purškimo bandymo ataskaita ir kt.
Pakavimas	Pramonės standartinė pakuotė arba pagal kliento reikalavimus
Prekės ženklas	XIAOGUO
Mokėjimo sąlygos	L/C, T/T
Pristatymo laikas	Iki užsakymo kiekio ir kliento poreikio susisiekite su mumis ir aptarkite

Gamybos kokybės kontrolė:

Štai kaip mes kontroliuojame kokybę gamindami metalinę apvalią veržlę. Nieko įmantraus – svarbūs tik čekiai.

(1) Žaliavų patikrinimas

Prieš gamybą atliksime patikrinimus. Specifikacijos ir skersmenys turi atitikti užsakymo reikalavimus.

Šaltos krypties stebėjimas

Gamybos pradžioje mašina išbandys pavyzdžius. Patikrinsime flanšo formą – įsitikinsime, kad netrūksta medžiagų, nėra įtrūkimų ir aštrių įbrėžimų. Ausys turi būti tolygiai apvalios.

(2) Sriegio riedėjimo valdymas

Siūlas formuojamas valcavimo būdu. Susuktas siūlas turi atrodyti blizgus ir vienodas.

(3) Kietumo ir stiprumo bandymas

Anglies plieno veržlėms arba nerūdijančiojo plieno veržlėms paimsime kietumo bandymo pavyzdžius.

(4) Paviršiaus kokybės patikrinimas

Patikrinkite padengtas veržles, kad įsitikintumėte, jog dangos storis ir padengimo vienodumas neturi atvirų vietų ir nenulupimo reiškinių.

(5) Galutinis vizualinis patikrinimas ir pakuotės patikrinimas

Prieš pakuodami patikrinkite, ar sparnų dalys yra lygios, be įbrėžimų ir ar gaminiuose nėra įtrūkimų.

Patvirtinus, sudėkite juos į plastikinius maišelius arba dėžutes su skaidriomis etiketėmis. Pasiruoškite transportavimui.

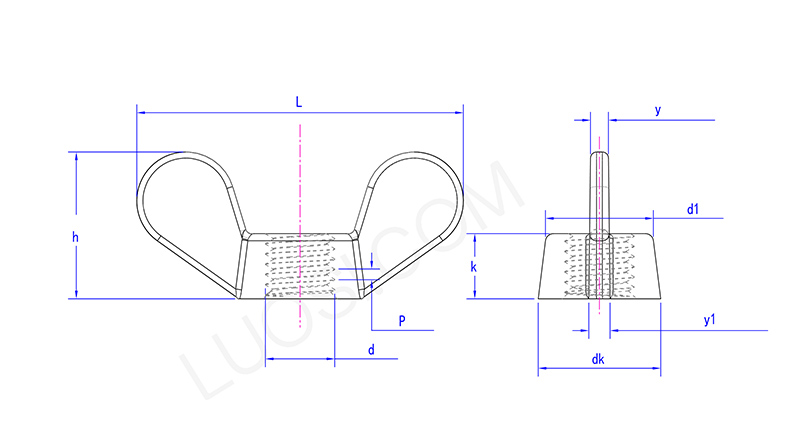

Metal Round Wing Nut

Pirm	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24
P	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
dk min	8.5	10.5	14	18	22	26	26	30	34	38	43
d1	7	9	12	15	18	22	22	25	28	32	36
L maks	26.5	34	42	52	62	72	72	82	92.5	102.5	114.5
Lmin	23.5	30	38	48	58	68	68	78	87.5	97.5	109.5
h maks	13.5	17.5	21.5	26.5	31.5	37	37	42	47	52	58
val min	10.5	14.5	18.5	23.5	28.5	33	33	38	43	48	54
k min	5	6	8	10	12	14	14	16	18	20	22
y maks	3.5	4	4.5	5.5	7	8	8	8	9	10	11
y1 maks	4.5	5	5.5	6.5	8	9	9	10	11	12	13

Naudojimo žingsniai:

Metalinės apvalios sparnuotos veržlės apdorojimo etapai nėra sudėtingi. Jie daugiausia susiję su šaltuoju antgaliu, kad būtų suformuota forma, ir tada įsriegimas.

(1) Žaliavos paruošimas

Apvalūs vielos strypai, dažniausiai pagaminti iš anglinio plieno (pvz., 1010, 1022) arba nerūdijančio plieno (304, 316).

Pirmiausia nutempkite vielos strypus iki reikiamo skersmens, tada atlikite sferoidinį atkaitinimą, kad medžiaga taptų minkštesnė, o tai patogu vėliau šaltai apipjaustyti.

(2) Šaltosios dalies formavimas (šerdis)

Naudojant kelių stočių šalto galvutės mašiną, viela nupjaunama ir po to kelis kartus nuolat štampuojama vienoje mašinoje. Vienos operacijos metu pagaminamos ir dvi apvalios ausys (sparnai), ir vidurinis veržlės korpusas.

Pirmoji darbo vieta: iš anksto lenkiamas, sukuriamas pagrindinės formos kontūras

Tolesnė darbo vieta: išspauskite apskritus sparnus iš abiejų pusių ir šešiakampį arba apskritą pagrindą viduryje.

(3) Sriegio valcavimas (sriegio apdirbimas)

Vidiniam sriegiui išvynioti naudokite sriegimo mašiną arba sriegio valcavimo mašiną.

Siūlų valcavimas padarys sriegio paviršių tankesnį ir lygesnį.

(4) Bakstelėkite sriegį (jei tai yra kiaurymė)

Jei veržlė suprojektuota kaip kiaurymė (ne aklina skylė), vidinį sriegį vėl įsrikite čiaupu, kad įsitikintumėte, jog sriegis yra lygus ir stabdymo matuoklis gali tinkamai sustoti.

(5) Paviršiaus apdorojimas

Galvanizavimas: labiausiai paplitęs tipas yra galvanizavimas mėlynai baltu arba geltonu cinku.

Tamsinimas: Trumpalaikė apsauga nuo rūdžių, tamsi spalva, tinka sausai aplinkai

Nerūdijantis plienas: nereikia paviršiaus apdorojimo. Tiesiog poliruokite arba pasyvuokite.

Kiti: karštasis cinkavimas, Dacromet danga ir kt., naudojama apsaugai nuo korozijos lauke

(6) Kokybės patikrinimas

Sriegio tikrinimas su matuoklio rinkiniu

Sparno formos patikrinimas (tikrinama, ar nėra medžiagų ir įtrūkimų)

Kietumo patikrinimas

Druskos purškimo testas (pagal kliento reikalavimus)

(7) Pakuotė

Pagal užsakovo reikalavimus gali būti supakuotas urmu, plastikiniuose maišeliuose, popierinėse dėžėse arba ant padėklų.
