Metrinis spyruoklinis atraminis žiedas

Metriniai spyruokliniai atraminiai žiedai yra pagaminti iš viešųjų biurų dydžių ir yra tinkami naudoti ten, kur reikalingi standartiniai dydžiai. Jie dažnai naudojami kai kuriose mechaninėse ir automobilių sistemose. Xiaoguo® bendradarbiauja su automobilių ir aviacijos sektoriais, kad sukurtų korozijai atsparias tvirtinimo detales.

Modelis:BS 3673-3-1-2011

Siųsti užklausą

Prekės aprašymas

Metriniai spyruokliniai atraminiai žiedai paprastai gaminami iš didelio anglies plieno arba nerūdijančio plieno, pvz., ASTM A313. Anglies plienas yra tvirtesnis (kaip ir stipresnis, iki 2100 MPa), o nerūdijantis plienas geriau nerūdija ir nerūdija. Jei lydinius apdorosite termiškai, jie ilgiau tarnaus ir geriau susidėvi. Darbams, kuriuose reikia daiktų, kurie nepriliptų prie magnetų arba gali būti beprotiškai karšti, jie naudos tokius dalykus kaip fosforinė bronza arba Inconel®. Visoms jų naudojamoms medžiagoms atliekama daugybė bandymų, siekiant patikrinti, ar jos atitinka ISO 8750-8752 specifikacijas.

Taikymas

Metriniai spyruoklių atraminiai žiedai yra tikrai paplitę tokiuose dalykuose kaip automobilių transmisijos, elektros varikliai ir hidraulinės sistemos. Jie naudojami siurblių rotoriaus velenams laikyti, guoliams konvejerio sąrankose palaikyti ir stūmoklių kaiščiams užrakinti variklių viduje. Aviacijos erdvėje jų rasite turbinų dalyse ir važiuoklėse. Jie taip pat naudingi plataus vartojimo elektronikoje, kur padeda sutaisyti komponentus mažuose įrenginiuose. Inžinieriai naudoja spyruoklinius atraminius žiedus, kai reikia, kad dalys būtų patikimai pritvirtintos, ypač svarbiose sistemose, kuriose negali įvykti gedimų.

Dydis

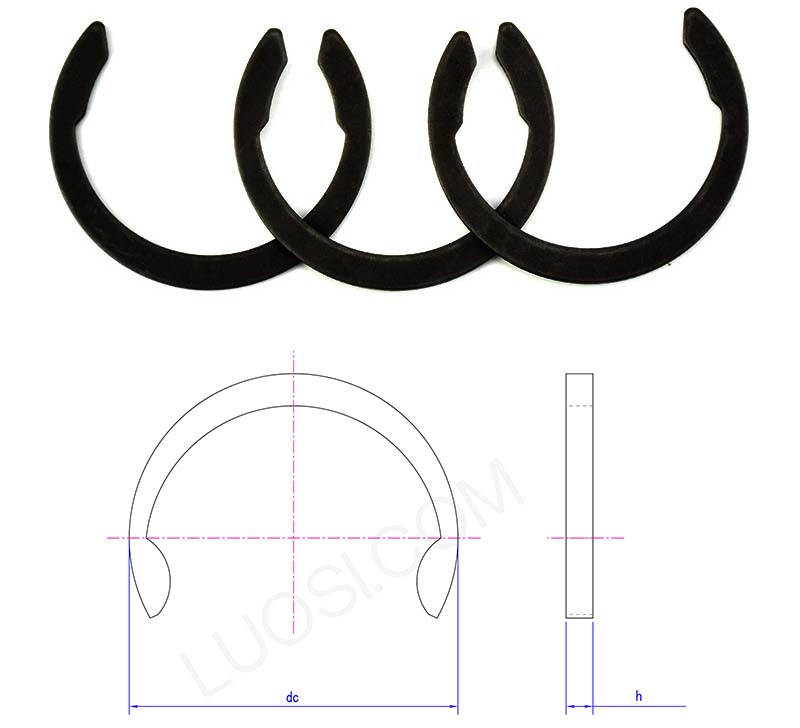

Metric spring retaining rings

Pirm	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
dc maks	18	19	20	21	22	23	25	26.3	27.6	29.2	30
val min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h maks	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

Kl .: Kaip nustatyti teisingą metrinių spyruoklinių atraminių žiedų dydį ir tipą mano pritaikymui?

A: Tinkamo metrinio spyruoklinio atraminio žiedo pasirinkimas turi atitikti griovelio skersmenį, veleno skersmenį arba angos skersmenį ir apkrovą, kurią jis turi atlaikyti. Turite atidžiai išmatuoti tvirtinimo griovelio plotį, gylį ir skersmenį. Net ir dėl nedidelių skirtumų dalys gali netinkamai pritvirtinti. Pasirinkite dydį pagal konkretų naudojimo atvejį arba projekto specifikacijas, standartinius dydžius, tokius kaip DIN 471/472 arba ANSI B27.1. Jei jums reikalingas individualus montavimas, praneškite mums apie montavimo temperatūrą, ar krovinys juda, ar stovi, ir aplinkos sąlygas (drėgnas, dulkėtas ir pan.), ir mes pritaikysime jį pagal jūsų poreikius. Spyruokliniai laikantys žiedai gaminami tam tikroms radialinėms arba ašinėms jėgoms, todėl turite patikrinti, ar laikančiojo žiedo keliamoji galia atitinka jūsų projekto poreikius. Galime suteikti techninę pagalbą, „vieno langelio“ aptarnavimą ir sumažinti priešlaikinio atraminių žiedų lūžių atsiradimą.
