Skersinio įdubimo srieginis sraigtas

Xiaoguo® Pan galvos kryžminio įdubimo srieginis sraigtas Kinijoje yra plačiai naudojamas baldų, automobilių dalių ir elektros prietaisų surinkimui. Pavaros konstrukcija palengvina montavimą Dėl sriegio konstrukcijos ir smailėjančio galo, jo nereikia iš anksto sriegti. Jis užtikrina saugų fiksavimo efektą ir veiksmingai apsaugo nuo atsipalaidavimo.

Siųsti užklausą

Prekės aprašymas

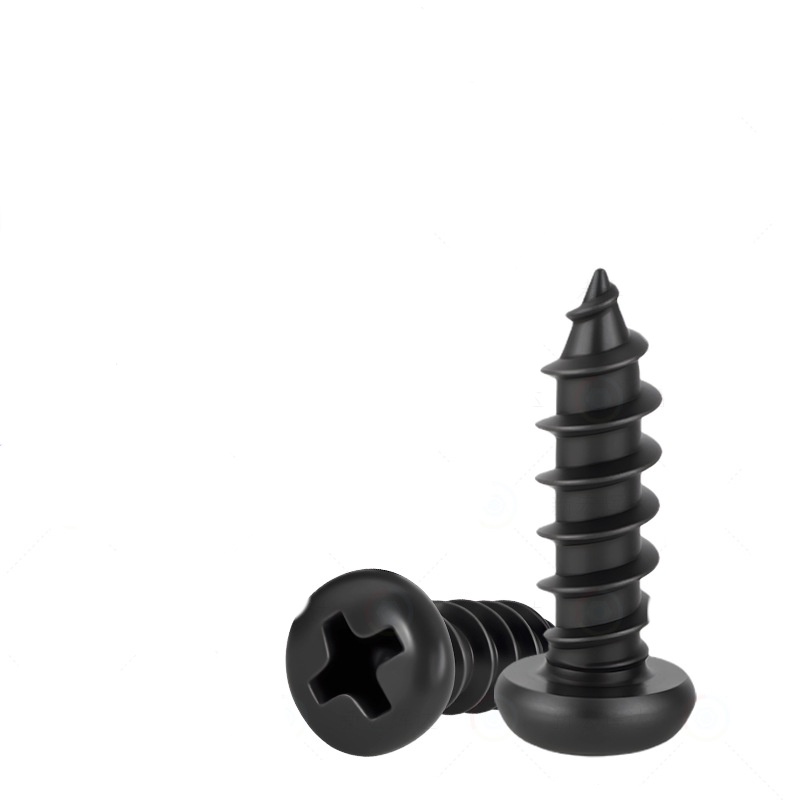

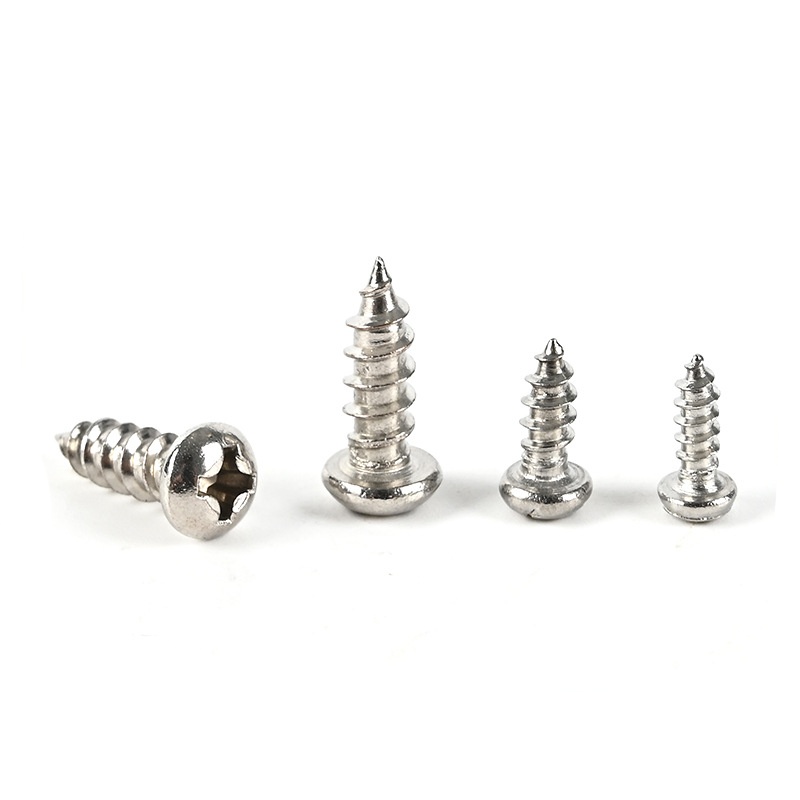

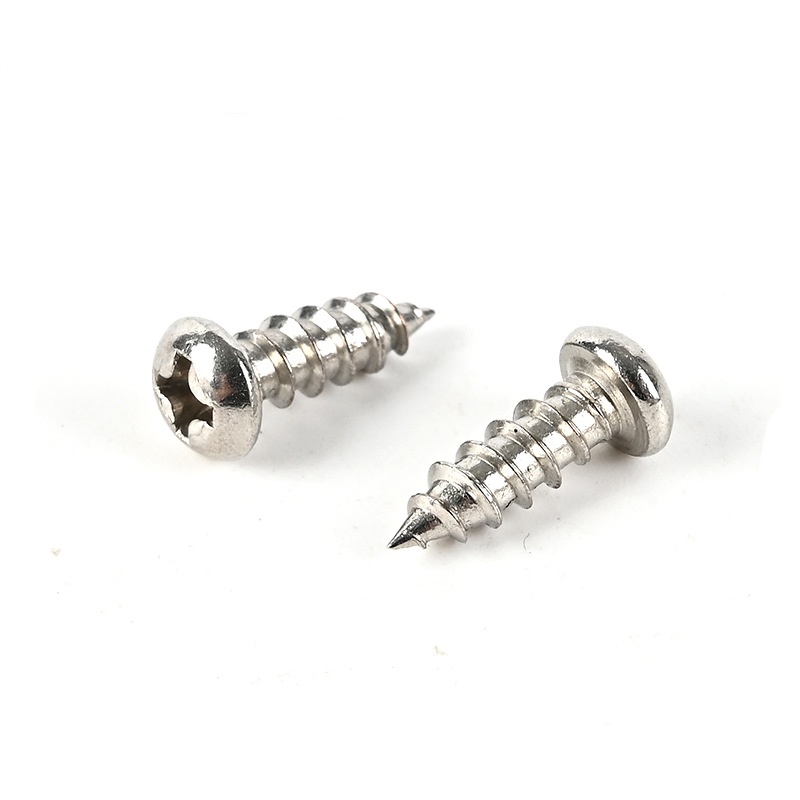

Gamintojo sraigtas su skersine įdubaXiaoguo®yra labai paplitęs varžtų tipas.Jo galvutė yra plokščio disko formos su kryžiaus formos grioveliu. Šį griovelį galima priveržti kryžminiu atsuktuvu. Išskirtinis jo bruožas yra tai, kad nereikia iš anksto gręžti ruošinio sriegių – tereikia metalinėje plokštėje, plastikinėje dalyje ar medyje išgręžti tinkamo dydžio skylę ir tiesiog įsukti.

Jis automatiškai „iškirps“ atitinkamus vidinius sriegius skylėje ir tvirtai sukibs. Sraigtas su kryžmine įduba yra plačiai naudojamas elektros gaubtų konstrukcijoms, automobilių interjerui, baldų surinkimui ir greitam techninės įrangos komponentų prijungimui. Jie ypač tinka efektyviam montavimui naudojant elektrinius atsuktuvus masinės gamybos linijose.

Pan Head Cross Recess Tapping Screw

Darbo principas

Srieginio sraigto su kryžmine galvute veikimo principas pagrįstas metalo plastine deformacija arba nedideliu įpjovimu, priklausomai nuo jungiamų medžiagų savybių ir varžto uodegos konstrukcijos.

Iš anksto paruošta apatinė skylė

Prieš naudojant savisriegius varžtus, prijungtame komponente turi būti išgręžta arba pradurta pirminė skylė. Apatinės angos funkcija yra nukreipti varžtus ir kontroliuoti erdvę medžiagų srautui.

Suformuokite vidinį sriegį

Kai sriegio galvutės kryžminio įdubimo srieginis sraigtas pasukamas ir pastumiamas ašine kryptimi, kūginis antgalis pirmasis patenka į apatinę angą, todėl angos anga šiek tiek išsiplečia. Kadangi sriegis yra didesnis nei apatinės skylės skersmuo, sriegio dantys radialiai suspaudžia skylės sienelės medžiagą.

Užrakinimo stadija

Kai varžtas yra visiškai įkištas, srieginis griovelis, suformuotas gniuždant arba pjaunant, yra vienoje linijoje su varžto sriegiu. Sujungta medžiaga šiek tiek atsimuša per tamprumo ribą, stipriai sugriebdama varžto sriegius ir sukuria didžiulį atsparumą trinčiai. Ši trinties jėga veikia juos abu vienu metu, neleidžiant varžtui atsilaisvinti arba savaime atsilaisvinti veikiant išorinei jėgai.

Pan Head Cross Recess Tapping Screw

DUK

(1) Į kokio storio plieno plokštes galima įsukti?

Rekomenduojama, kad sujungtų plieninių plokščių storis būtų ne didesnis už vardinį varžtų skersmenį. Minkštas medžiagas, tokias kaip plastikas ir mediena, galima atitinkamai sustorinti.

(2) Kodėl atrodo, kad sukant atsiranda didelis sukimo momentas ir net nagas lūžta?

Galimos priežastys ir sprendimai:

Apatinė anga per maža → Ją reikia atitinkamai padidinti

Per didelis montavimo sukimo momentas → Sumažinkite sukimosi greitį

(3) Koks yra jūsų minimalus užsakymo kiekis (MOQ)?

Standartinės specifikacijos masinis sraigto galvutės skersinio įdubimo sriegimo varžtas MOQ yra maždaug 10 000–50 000 vienetų.

Pan Head Cross Recess Tapping Screw

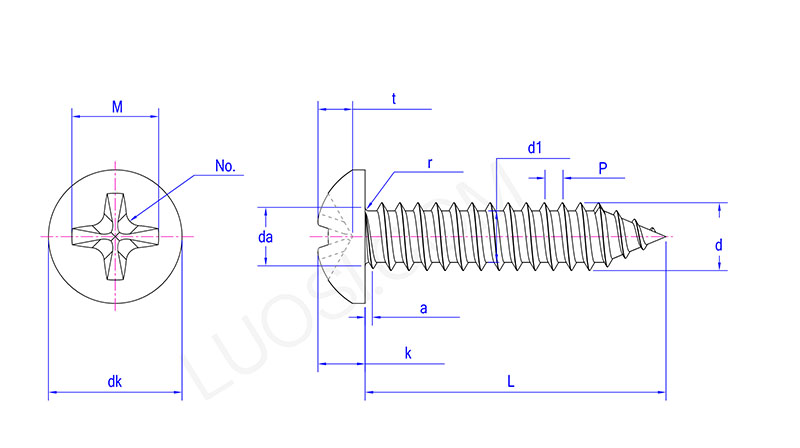

Pirm	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
maks	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk maks	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k maks	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Nr.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t maks	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maks	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d maks	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
