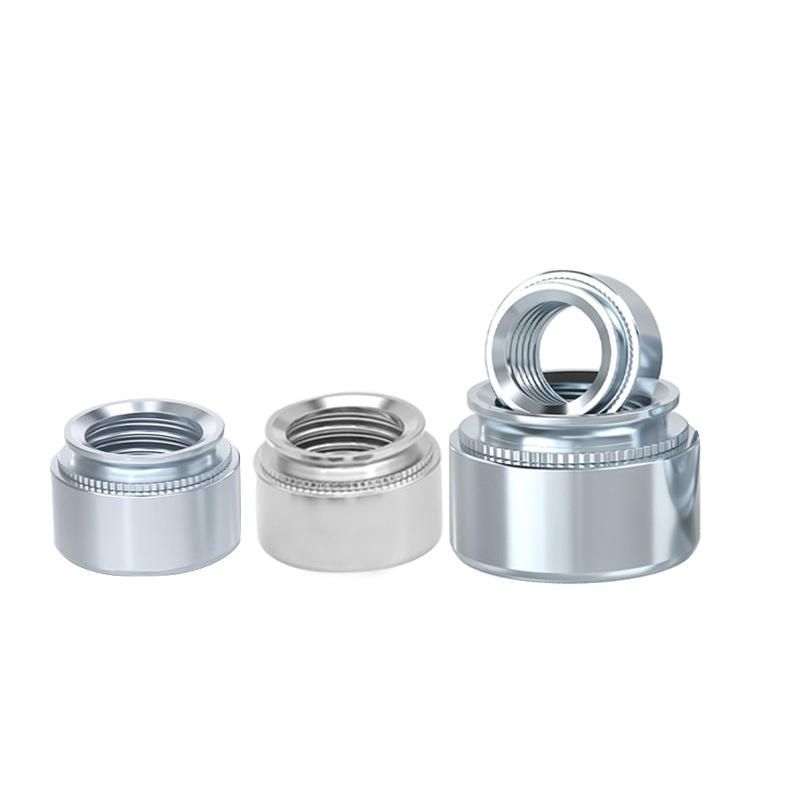

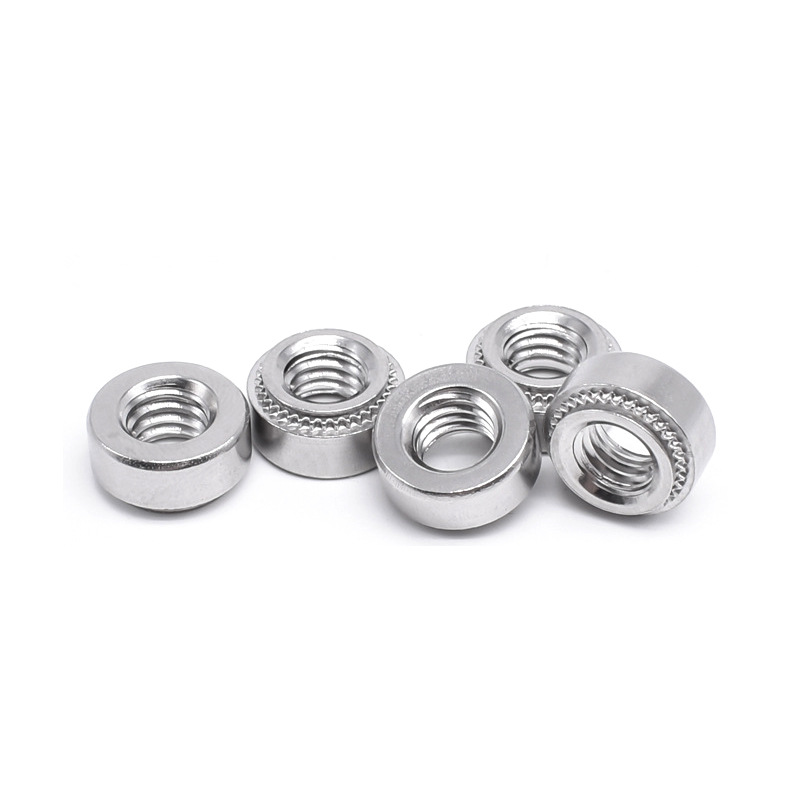

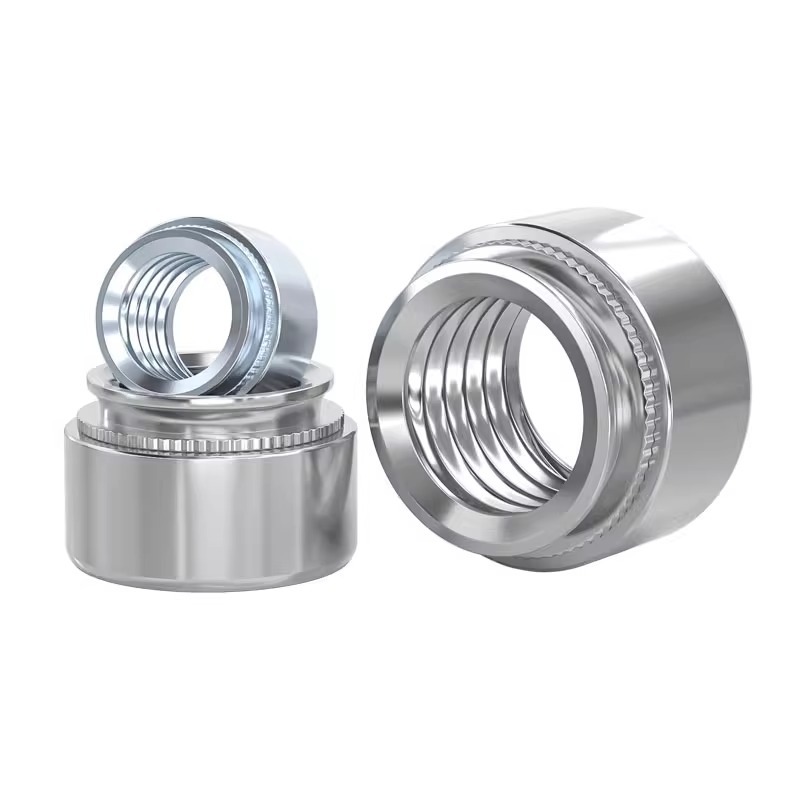

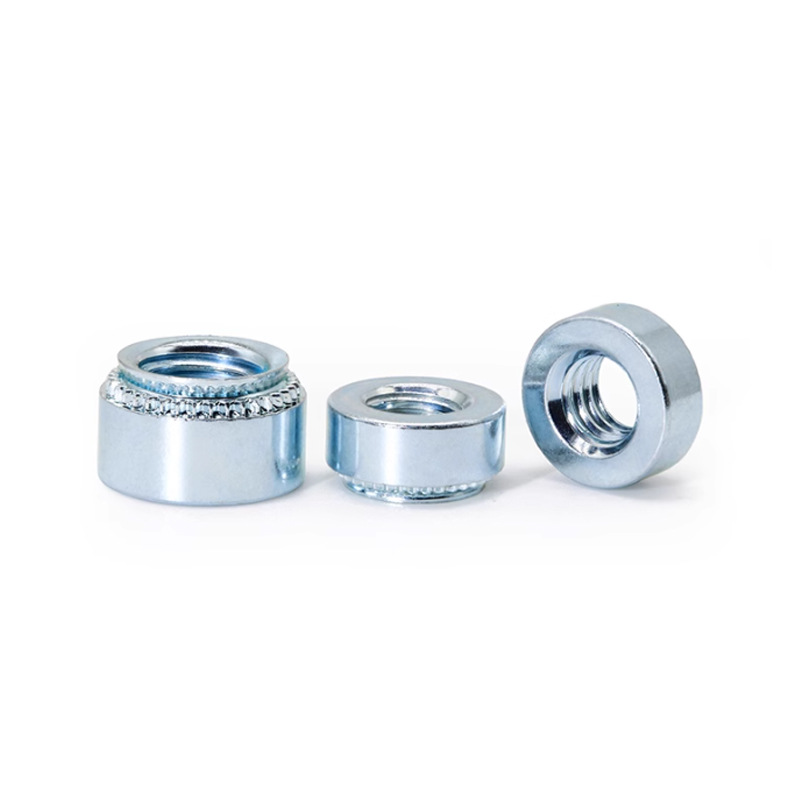

Nuolatinis suspaudimo veržlė

„Xiaoguo®“ tiekia pagrindines tvirtinimo detales visame pasaulyje. Nuolatinė veržlė yra nuolatinė tvirtinimo detalė, skirta plonoms lakštinėms medžiagoms. Jei jus domina, galime pateikti nemokamus pavyzdžius.

Modelis:QIB/IND CLA

Siųsti užklausą

Prekės aprašymas

Permanent Clinching veržlė yra nuolatinė tvirtinimo detalė, naudojama lakštiniam metalui. Skirtingai nuo įprastų veržlių, kurias reikia suvirinti arba įsriegti, ją galima greitai sumontuoti spaudžiant, sukuriant tvirtą ir patikimą srieginę vietą daiktams tvirtinti. Jis turi tiksliai pagamintą pilotą ir raižytą kotą. Sumontuotos šios dalys perkelia medžiagą, į kurią jos dedamos, sudarydamos užraktą.

Taip išvengiama šiluminės deformacijos, pašalinami papildomi žingsniai, žymiai sumažėja surinkimo laikas ir sąnaudos. Ši technologija idealiai tinka didelės apimties gamybai, kuriai reikalingi veiksmingi ir tvirti tvirtinimo sprendimai, ir naudojama įvairiose pramonės šakose.

Produkto privalumai:

Pagrindinis „Permanent Clinching“ veržlės dalykas yra tai, kad ji gali sudaryti nuolatinį ir tvirtą jungtį tiesiai į kaliojo lakštinio metalo arba spalvotųjų metalų plokštes, nereikalaujant iš anksto išgręžtų sriegių. Kai jį montuojate, presas įstumia nuolatinio suspaudimo veržlę į medžiagą. Dėl specifinės formos aplink jį esantis metalas juda ir teka į žiedo formos įdubą (pvz., įdubimą ar griovelį) po galva ir (arba) aplink kotą.

Gautas tvirtas mechaninis užraktas efektyviai atsispiria sukimosi ir ištraukimo jėgoms. Ši technologija taip pat gamina didelio stiprumo sriegio įdėklą, atsparų vibracijai, suteikiantį tvirtą ir patikimą varžto jungties pagrindą.

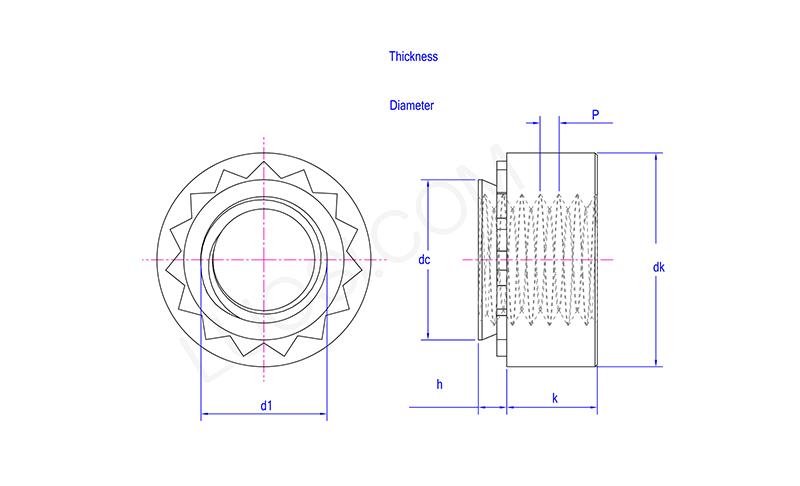

Pirm	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
dc maks	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk maks	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k maks	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h koderis	1	2	1	2	1	2	1	2	1	2	1
h maks	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Montavimo plokštės storis Min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Montavimo angų skersmuo Min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Montavimo angų skersmuo Maks	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Kokie yra pagrindiniai „Permanent Clinching“ veržlių gedimo režimai?

Permanent Clinching riešutai gali sugesti keliais pagrindiniais būdais. Vienas iš jų yra ištraukiamas, kai veržlė išeina tiesiai iš lapo. Taip dažnai nutinka, jei suspaudimas nėra pakankamai gilus arba jei veržlė nėra tinkama lakšto storiui. Kitas yra sukimasis – kai veržlė pasisuka lape, dažniausiai dėl to, kad dantukai nepakankamai gerai sukimba. Viduje esantys siūlai taip pat gali nulupti.

Pasirinkus tinkamą veržlę ir tinkamai nustatant montavimą, šios problemos neatsiranda.
