Apvalus vielos užsegamas žiedas

Apvalioje angoje sumontuotas apvalus vielos užsegimo žiedas, kuris fiksuoja ašinį dalių judėjimą. Jis pagamintas iš korozijai atsparaus tvirto plieno arba lydinio. Xiaoguo® skiria dėmesį aplinkos apsaugai, pernai perdirbo 12 tonų metalo laužo per savo ekologiškos gamybos iniciatyvą.

Modelis:DIN 471-1981

Siųsti užklausą

Prekės aprašymas

Apvalus vielos tvirtinimo žiedas kiaurymei yra pagamintas iš anglinio plieno arba nerūdijančio plieno (pvz., SAE 1074/1095 arba AISI 302/316), kurie nėra lengvai rūdijantys ir pasižymi geru atsparumu slėgiui, gali atlaikyti didesnį slėgį ir nėra lengvai nutrūkę veržimo metu. Jie yra termiškai apdoroti, kad būtų elastingi ir gali likti suveržti net ir itin karštoje ar šaltoje aplinkoje. Nerūdijantis plienas labiau tinka aplinkoje, kurioje yra daugiau drėgmės ar cheminių medžiagų, pvz., laivybos komponentų ar medicinos įrangos, kuriai dažnai naudojama drėgmė arba valymo priemonės. Jie yra pakankamai tvirti, kad atlaikytų kasdienį dėvėjimąsi, tačiau pakankamai lankstūs, kad įspraustų į griovelį nesulūždami. Atšiauriomis aplinkos sąlygomis nerūdijantis plienas yra tinkamesnis.

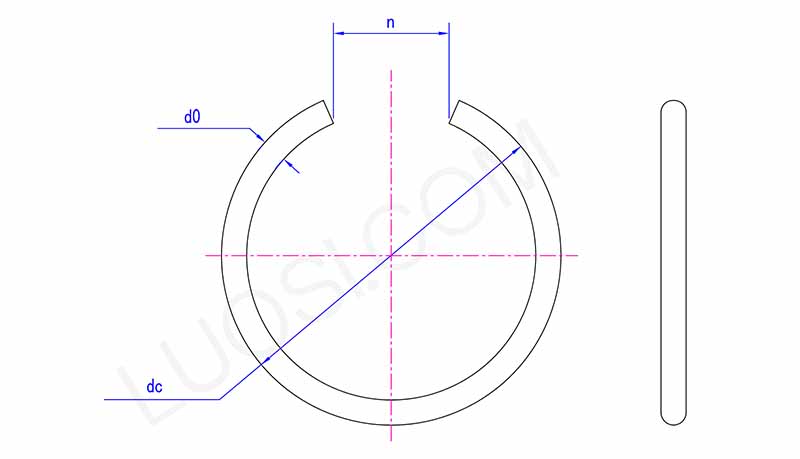

Round Wire Snap Ring For Bore

Pirm	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
dc maks	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
dc min	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Taikymas

Apvalus vielos tvirtinimo žiedas, skirtas angai, naudojamas transmisijose, siurbliuose, guoliuose ir hidraulinėse sistemose, kad būtų pritvirtinti komponentai, tokie kaip velenai, stūmokliai ir rotoriai. Dėl santykinai mažo dydžio jie idealiai tinka ankštoms erdvėms, tokioms kaip aviacija, automobilių transmisijos ir robotai, kur reikalingas stiprus, bet lengvas komponentų tvirtinimo būdas. Jie padeda išvengti ašinio komponentų judėjimo besisukančiuose įrenginiuose.

Matmenų matavimas

Kl .: Kaip nustatyti tinkamą apvalaus vielos tvirtinimo žiedo dydį ir toleranciją kiaurymei konkrečiam pritaikymui?

A: Norėdami pasirinkti tinkamą apvalios vielos tvirtinimo žiedo dydį, turite išmatuoti angos skersmenį, griovelio skersmenį (plotį ir gylį) ir ašinę arba radialinę apkrovą, kurią ji turi atlaikyti. Užsegami žiedai, pagaminti išXiaoguo® gamyklaatitinka kokybės standartus. Standartinis išorinio užsegamo žiedo dydis atitinka DIN 471 standartą, o vidinio užsegamo žiedo standartinis dydis atitinka DIN 472 standartą, o nuokrypis yra maždaug ±0,05 mm.

Tiesiog pateikite mums savo skylės skersmenį, griovelio plotį ir gylį bei darbinę temperatūrą, o mes galime suderinti ją su mūsų katalogo specifikacijomis. Jei jūsų programa nėra standartinė, mes taip pat galime ją pritaikyti.

Įsitikinkite, kad laisvas skersmuo (jei nesumontuotas) ir įtempimas, kai jis sumontuotas, atitinka komponento mechaninio įtempio ribas. Tai neleidžia jam susilenkti ar sulūžti judant ar besikeičiant apkrovoms.

Produkto naudojimo instrukcijos

Naudoti Round Wire Snap Ring For Bore yra nesudėtinga, tačiau pirmiausia turite paruošti tinkamus įrankius. Paprastai jums reikės poros užsegamų žiedų replių – įsitikinkite, kad jos atitinka žiedo dydį. Pradėkite patikrindami angą (angą), kurioje montuosite žiedą; nuvalykite visas šiukšles ar atplaišas, kad užtikrintumėte sklandų prigludimą. Tada naudokite žiedo reples, kad suspauskite žiedo galus. Tolygiai spauskite, kad žiedas šiek tiek susitrauktų, kad tilptų į angą. Kai žiedas bus pakankamai mažas, atsargiai įkiškite jį į iš anksto apdorotą griovelį skylės viduje. Lėtai atleiskite reples, leiskite žiedui išsiplėsti į pradinę formą. Dar kartą patikrinkite, ar žiedas iki galo įdedamas į griovelį – jei jis netinkamai įstatytas, jis nelaikys komponento vietoje. Nuimdami žiedą pakartokite procesą: replėmis suspauskite žiedą, ištraukite jį iš griovelio ir ištraukite iš angos. Nepamirškite pasirinkti tinkamo dydžio užsegamo žiedo savo kiaurymei; netinkamas dydis arba netiks, arba neužtikrins saugaus laikymosi.

Produkto pakuotė

Šio užsegamo žiedo pakuotė skirta praktiškumui ir apsaugai. Kiekviena „Round Wire Snap Ring For Bore“ pakuotė paprastai yra permatomame plastikiniame maišelyje arba mažoje kartoninėje dėžutėje. Abiejų tipų pakuotės yra sandariai uždarytos, kad nepatektų į dulkes, drėgmę ir nešvarumus, o tai apsaugo žiedą nuo rūdžių ar sugadinimo. Ant pakuotės yra aiškios etiketės su pagrindine informacija: užsegamo žiedo dydis, kiekis pakuotėje ir medžiaga, iš kurios ji pagaminta. Tai leidžia lengvai rasti tinkamą pakuotę, kai perkate ar tvarkote įrankius. Vieno dydžio pakuotėse žiedai yra tvarkingai išdėstyti, kad nesusipainiotų ar nesulenktų. Jei pakuotė yra kelių dydžių, jos viduje dažnai atskiriamos mažomis pertvaromis. Daugelį plastikinių maišelių galima užsandarinti – jei nenaudojate visų žiedų iš karto, galite maišelį vėl užsandarinti ir laikyti. Kartonines dėžes galima sukrauti, todėl sutaupysite vietos garaže ar įrankių dėžėje. Pakuotė yra paprasta, bet funkcionali, todėl tiek mažmenininkai gali lengvai parodyti, tiek naudotojai gali laikyti ir pasiekti užsegimo žiedus.
