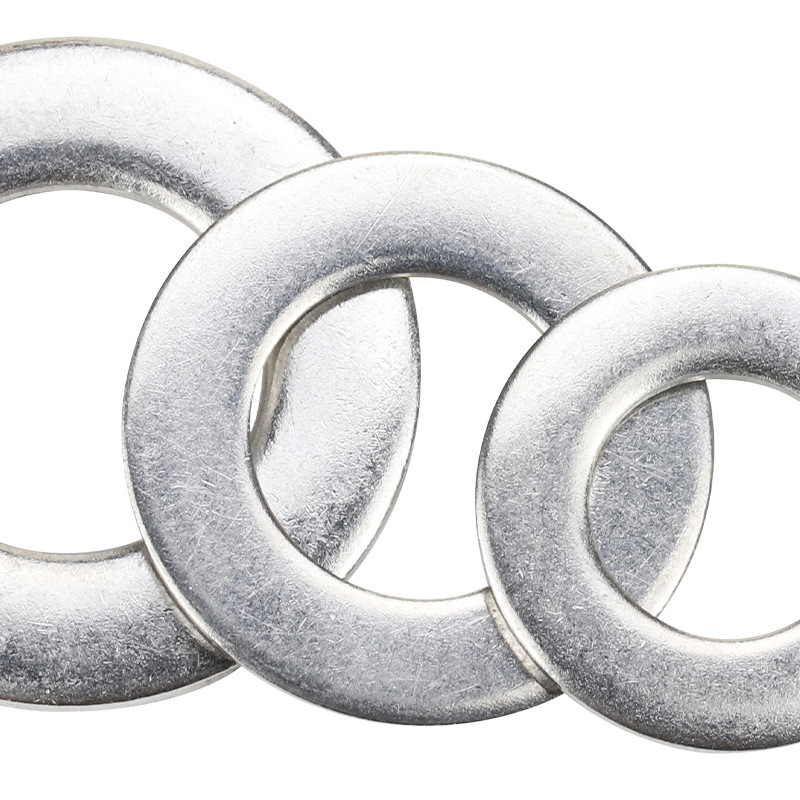

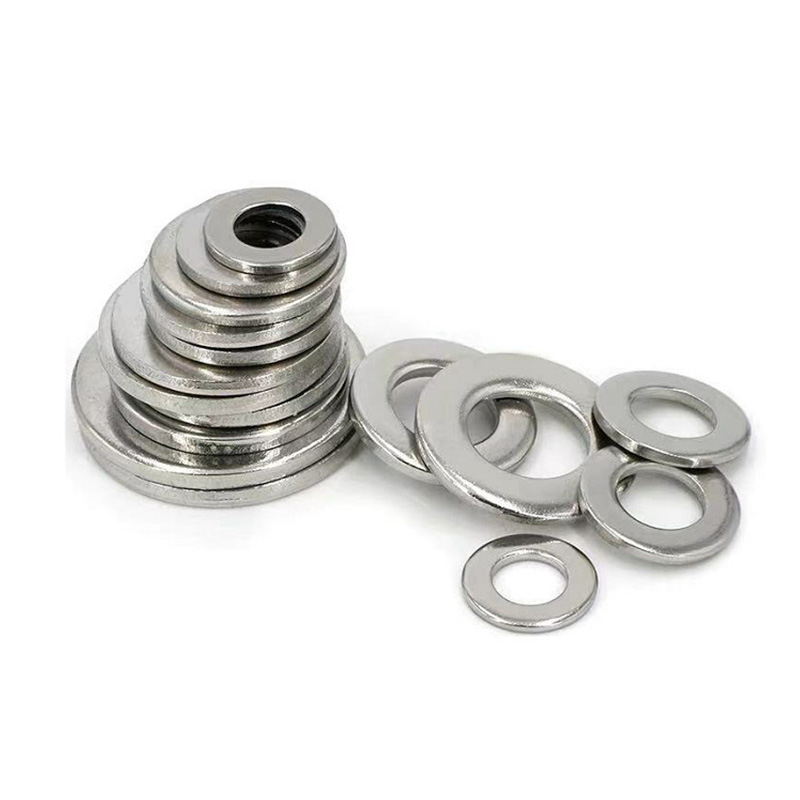

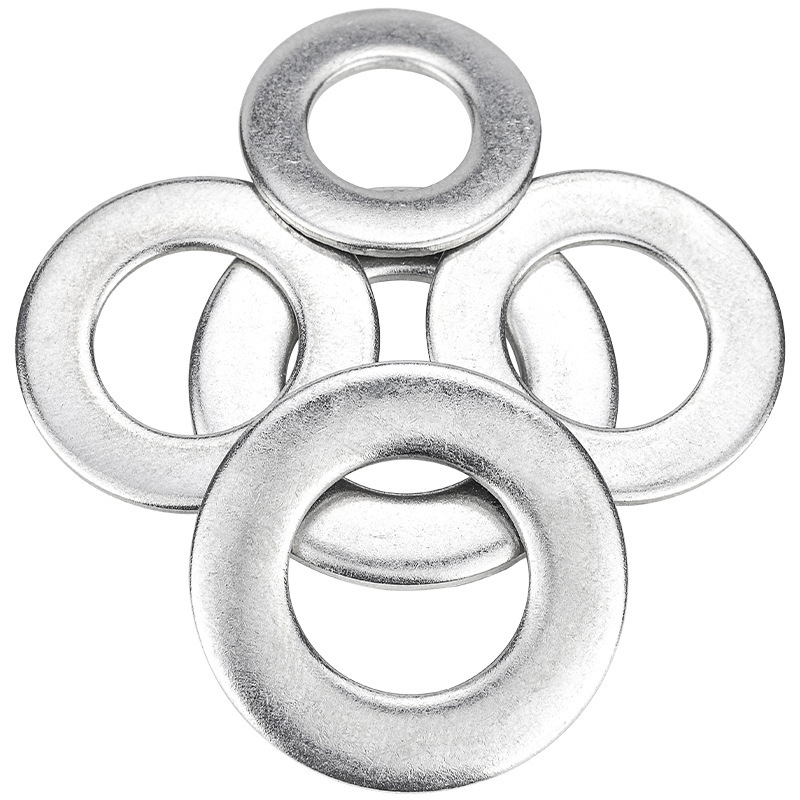

Sraigtinė standartinė plokščia poveržlė

Kaip „Screw Standard Flat Washer“ tiekėja, „Xiaoguo®“ siūlo gaminius, kurie išlaikė griežtus bandymus. Eksploatacijos metu mūsų gaminiai gali efektyviai paskirstyti fiksavimo jėgą didesniame kontaktiniame paviršiuje, užkertant kelią medžiagos deformacijai.

Siųsti užklausą

Prekės aprašymas

Sraigtinė standartinė plokščia poveržlė yra plokščio apskrito žiedo formos mechaninė dalis, kurios viduryje yra skylė. Paprastai jis pagamintas iš metalo (pvz., anglinio plieno, nerūdijančio plieno) arba nemetalinių medžiagų (pvz., nailono, gumos). Jis dedamas tarp varžto, veržlės ir prijungto komponento paviršiaus ir yra nepakeičiama pagalbinė paprastos tvirtinimo sistemos dalis.

Specifikacija Matmenys

Mūsų sraigtinės standartinės plokščios poveržlės gaminamos griežtai laikantis tarptautinių standartų, užtikrinant, kad jos būtų suderinamos su kitais tvirtinimo komponentais, kai jas naudoja klientai.

Toliau pateikiama įprastų specifikacijų dydžių palyginimo lentelė pagal DIN 125/ISO 7089 standartą:

Nominali specifikacija (varžto skersmuo)	Vidinis skersmuo d (mm)	Išorinis skersmuo D (mm)	Storis t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Pagrindinė funkcija

Screw Standard Flat Washer yra patikimi „užkulisiniai herojai“ kiekviename jungties taške, tyliai atliekantys svarbiausias funkcijas, tokias kaip slėgio paskirstymas ir paviršių apsauga.

(1) Paskirstykite slėgį ir apsaugokite ruošinį

Padidinus veržlės arba varžto galvutės ir ruošinio paviršiaus sąlyčio plotą. Suspaudimo jėga gali būti tolygiau paskirstyta ruošinyje, taip išvengiant paviršiaus įdubimo, deformacijos ar pažeidimo.

(2) Sumažinkite trintį ir apsaugokite paviršiaus dangą

Kaip lygus barjerinis sluoksnis, jis apsaugo ruošinio paviršiaus dangos įbrėžimus, atsirandančius dėl sukimosi ar trinties priveržiant veržles ar varžtus.

(3) Papildoma apsauga nuo atsipalaidavimo, stabili jungtis

(4) Plokščiosios poveržlės suteikia stabilų, plokščią atraminį paviršių fiksuojamoms poveržlėms (pvz., spyruoklinėms poveržlėms). Be to, jos tam tikru mastu padidina trintį ties kontaktiniu paviršiumi ir taip padeda padidinti tvirtinimo detalių atsparumą vibracijai. Užpildykite tarpą Naudojant tiksliuosius instrumentus, ašinius komponentus galima tiksliai reguliuoti pridedant arba pridedant tarpą. Sraigtinė standartinė plokščia poveržlė.

(5) Specialios medžiagos gali atlikti įvairias funkcijas.

Izoliacija: Nailonas arba plastikas gali veiksmingai užkirsti kelią srovei praeiti ir išvengti trumpojo jungimo.

Sandarinimas: guma arba minkšti metalai gali užpildyti tarpus, kai juos veikia slėgis, ir neleidžia skysčiams ar dujoms nutekėti.

Antikorozinis: nerūdijantis plienas arba cinkuota medžiaga gali būti atspari korozijai ir prailginti tarnavimo laiką.

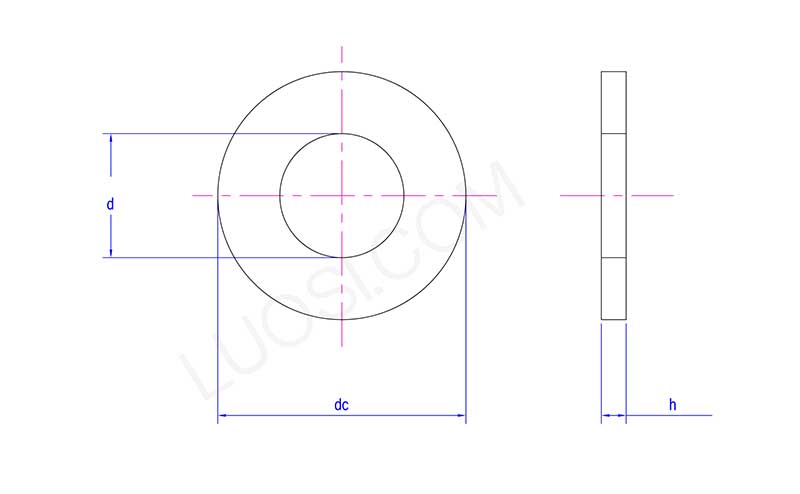

Screw Standard Flat Washer

Pirm	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d maks	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc maks	30	34	37	39	44	50	56	60	66	72	78
gruodis min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h maks	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
val min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
