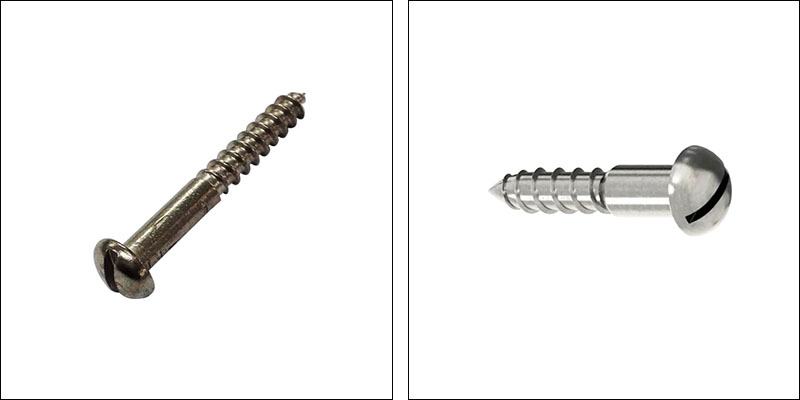

Medinis sraigtas su apvalia galvute DIN 96

Xiaoguo® gamykloje gaminami medsraigčiai su plyšiu apvalia galvute DIN 96 yra įvairių specifikacijų ir dydžių, tinkami tiek smulkaus, tiek didelio masto surinkimui ir yra plačiai naudojami.

Siųsti užklausą

Prekės aprašymas

Toliau pateikiamas DIN 96 standarto medžio varžto su įpjova apvalia galvute specifikacijų ir matmenų įvadas.

Standartinis diapazonas: sriegio skersmuo nuo 1,6 mm iki 8 mm, metrinis, vienas plyšys, apvali galvutė, medienos grąžtas (stambiu sriegiu).

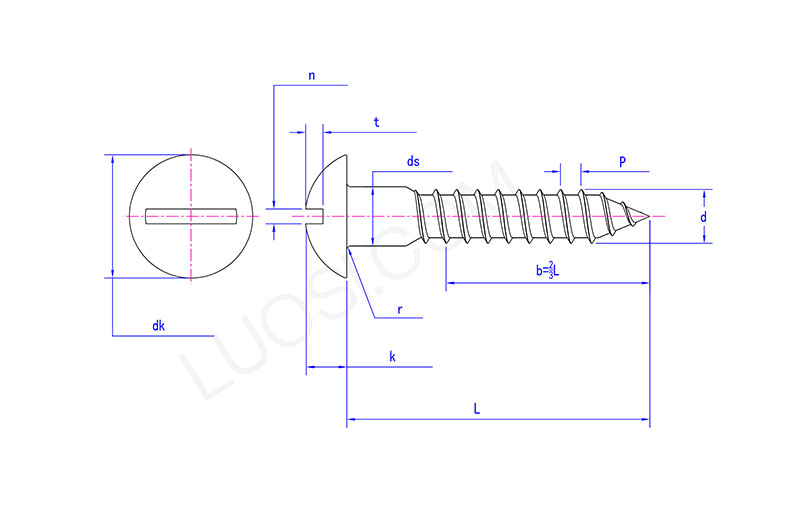

Raktų matmenys (mm, bendros specifikacijos)

d: nominalus sriegio skersmuo

ds: strypo skersmuo (lygioji strypo dalis)

dk: galvos skersmuo

k: galvos aukštis

n: lizdo plotis

t: plyšio gylis (maksimalus)

L: vardinis ilgis (bendras diapazonas)

d	ds (maks./min.)	dk (nomin)	k	n	T (maks.)	L
1.6	1,6/1,2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3,5/3,02	7.0	2.4	0.8	1.6	8-30

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Medžiagos įvadas

Įprastos medsraigčio su apvalia galvute DIN 96 medžiagos daugiausia yra anglinis plienas, nerūdijantis plienas ir vario lydinys. Konkretus pasirenkamos medžiagos tipas priklauso nuo naudojimo aplinkos, stiprumo reikalavimų ir išlaidų biudžeto.

(1) Anglies plienas

Anglies plienas yra dažniausiai naudojama medsraigčių medžiaga, pasižyminti maža kaina, dideliu stiprumu ir geromis apdirbimo savybėmis. Tarp jų labiausiai paplitęs yra mažai anglies išskiriantis plienas, nes jis turi mažą anglies kiekį, geresnį atsparumą ir apdirbimo našumą bei tinka šaltajam formavimui.

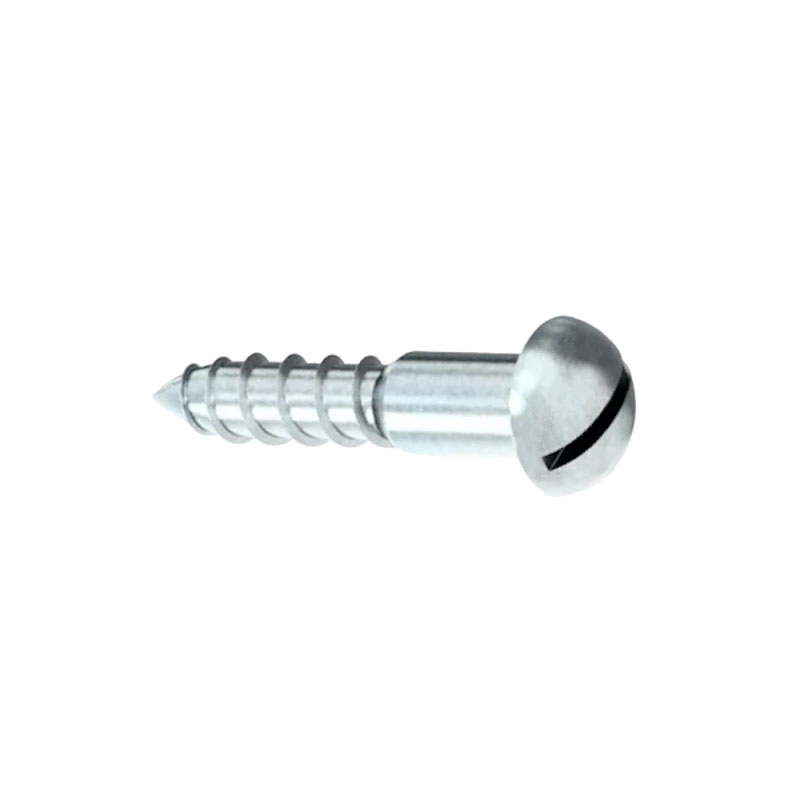

(2) Nerūdijantis plienas

Paviršius natūraliai sudaro tankią oksido plėvelę, užtikrinančią puikią apsaugą nuo korozijos. Nereikia papildomo paviršiaus apdorojimo ir tinka daugeliui drėgnų aplinkos ir lauko darbų.

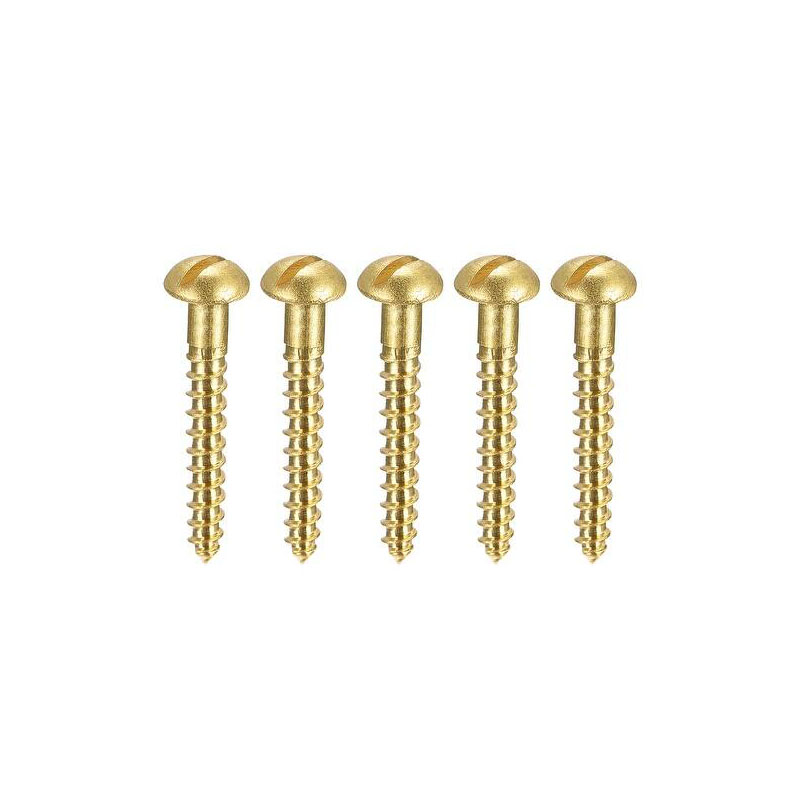

(3) Žalvaris / vario lydinys

Vario lydinys DIN 96 medsraigtis su įpjova apvalia galvute (dažniausiai pagamintas iš žalvario) dėl natūralios auksinės išvaizdos, puikaus atsparumo korozijai ir laidumo dažnai naudojamas specialiose dekoratyvinėse ar funkcinėse sąlygose.

Medžiaga	Charakteristikos	Taikomi scenarijai
Žalvaris, CuZn	Išvaizda graži ir auksinės spalvos. Jis turi gerą atsparumą korozijai, tačiau jo stiprumas yra mažesnis nei anglinio plieno.	Aukštos klasės baldai, antikvarinis restauravimas, meninės instaliacijos, dekoratyvinės apkaustų aksesuarai, elektros jungtys
Bronza	Jo atsparumas korozijai yra pranašesnis už žalvarį, o išvaizda yra tamsesnės rudos spalvos.	Laivai, lauko dekoracijos, skulptūrų tvirtinimas

Pirm	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds maks	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk maks	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k maks	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n min	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n maks	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t maks	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

(4) Kitos pasirenkamos medžiagos

Aliuminio lydinys

Lengvas, atsparus korozijai, bet mažesnio stiprumo

Tinka laikinoms statyboms, lengvam dekoravimui ir parodų įrengimui

Titano lydinys

Itin didelio stiprumo, itin atsparus korozijai, tačiau brangus ir sudėtingas apdorojimas

Tinka specialioms sritims, tokioms kaip aviacija ir aukščiausios klasės medicinos įranga

DUK

(1) Ar anglinis plienas medsraigtis su įpjova apvalia galvute DIN 96 nerūdys transportuojant jūra?

Siekdami sumažinti drėgmės sukeltų rūdžių riziką transportavimo metu, dažniausiai imamės apsaugos priemonių, pvz., VCI rūdžių prevencijos popierius + plastikinio maišelio sandarinimas + sausiklis, kurios gali veiksmingai apsaugoti nuo rūdžių.

(2) Kaip įvertinti DIN 96 varžtų atsparumą korozijai?

Atsparumas korozijai vertinamas atliekant druskos purškimo bandymus. Anglies plieno cinkuoti varžtai paprastai gali atlaikyti 48-100 valandų; nerūdijančio plieno varžtai gali atlaikyti šimtus iki tūkstančių valandų be rūdžių.

(3) Koks turėtų būti montavimo sukimo momentas?

Sukimo momentas priklauso nuo medžiagos, medienos rūšies ir tepimo sąlygų. Pavyzdžiui, kai į kietą medieną įsukamas 4 mm anglinio plieno sraigtas su apvalia galvute DIN 96, rekomenduojamas sukimo momentas yra maždaug 2–3 N·m. Viršijus šią vertę, lizdas gali paslysti arba lūžti galva.
