Lygus paviršius, įgilintos galvutės kniedytos veržlės

Smooth Surface Kniedytos galvutės veržlės yra inžinierių nurodytas sprendimas, kai reikalingas lygus paviršius ir patikimas, nuolatinis srieginis tvirtinimo taškas – ir kaip specialus tvirtinimo detalių gamintojas, Xiaoguo® daug investuoja į mokslinius tyrimus ir plėtrą, kad sukurtų būtent tokius novatoriškus, problemas sprendžiančius tvirtinimo detalių dizainus.

Modelis:GB/T 17880.2-1999

Siųsti užklausą

Prekės aprašymas

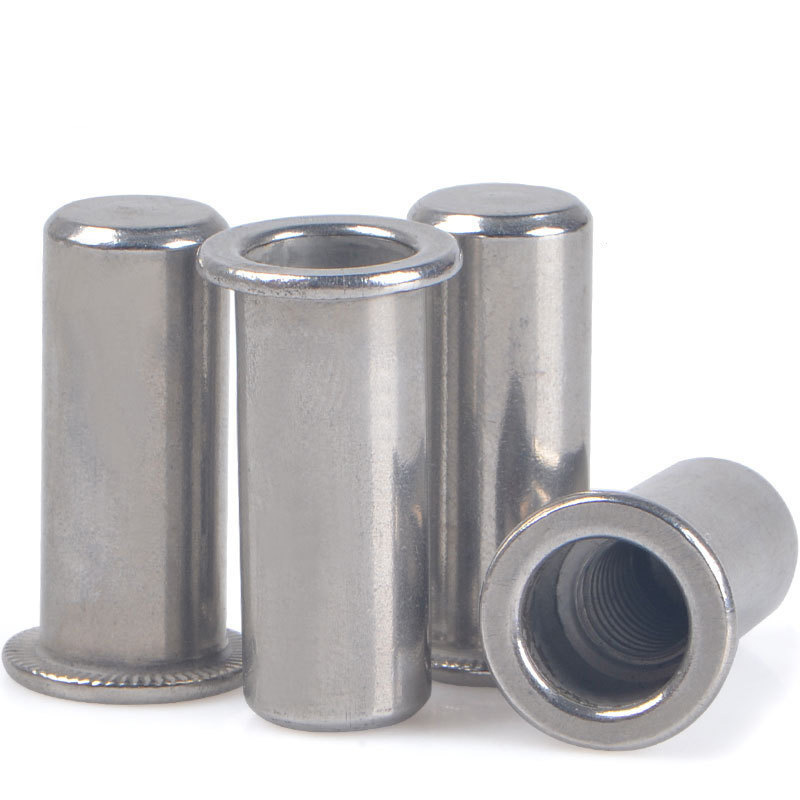

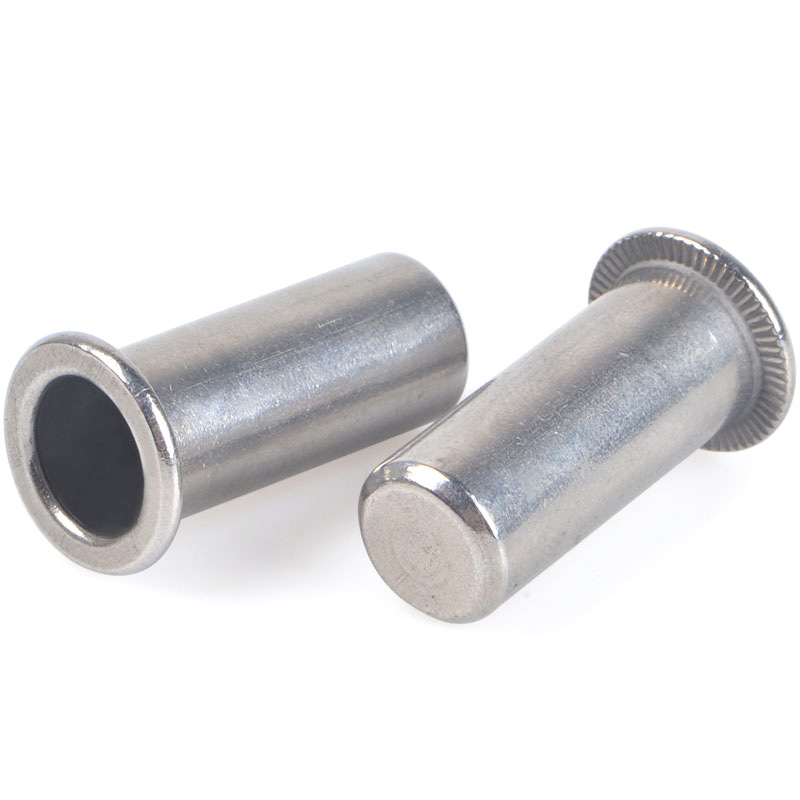

Stebint Smooth Surface Countersund Head Riveted Nuts iš išorės, pirmiausia pastebėsite jų kūgines galvutes, kurių vidinis kampas yra standartinis 100 laipsnių arba 120 laipsnių. Ši forma leidžia veržlėms puikiai priglusti prie sujungtos medžiagos paviršiaus.

Pagrindinis šių veržlių korpusas yra raižytas (su mažais išsikišimais) arba su grioveliais. Tai neleidžia jiems suktis montuojant ir taip pat neleidžia jiems suktis naudojimo metu. Po galva yra tvirta rankena. Kai paspausite šią rankeną, ji deformuosis į išorę (radialine kryptimi), sudarydama tvirtą ir nuolatinį užraktą.

Dėl šios specifinės formos ir dizaino veržlės ne tik atrodo patraukliai, bet ir itin atsparios ištraukimo jėgai, todėl mažesnė tikimybė, kad jos bus ištrauktos.

Produkto privalumai

Lygaus paviršiaus įgilintos galvutės kniedytos veržlės gali sutaupyti daug išlaidų, nes jos supaprastina surinkimo procesą. Jas lengva montuoti ir nereikia daug specializuotų įrankių – taip sumažinamos darbo sąnaudos.

Lyginant su suvirintais srieginiais įdėklais arba naudojant sudėtingesnes tvirtinimo sistemas, šios veržlės yra pigesnės, išlaikant tą patį stiprumo lygį. Gamybos metu sutaupytas laikas ir jungties ilgaamžiškumas lemia, kad gamintojams, gaminantiems didelius gaminių kiekius, bendros veržlių su galvutėmis naudojimo sąnaudos yra labai ekonomiškos.

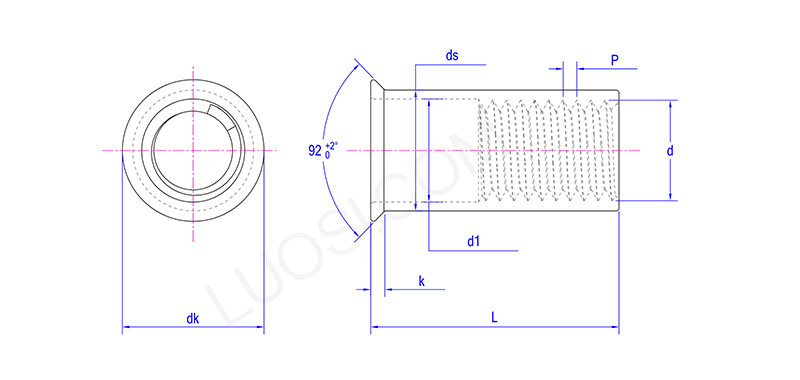

Produkto parametrai

Pirm	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds maks	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 maks	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 min	4	4.8	5.6	7.5	9.2	11	13
dk maks	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

Smooth Surface Countersunk Head Riveted Nuts

DUK

Kl.: Ar galite pateikti detalias matmenų specifikacijas ir techninius brėžinius savo lygaus paviršiaus įgilintoms galvutėms kniedytoms veržlėms?

A: Absoliučiai. Pateikiame visų mūsų lygaus paviršiaus įgilintų galvučių kniedytų veržlių techninius duomenų lapus ir CAD brėžinius. Šiuose dokumentuose pateikiami visi pagrindiniai matmenys, pvz., galvos kampas (paprastai 90° arba 100°), galvutės skersmuo ir storis, sriegio dydis ir sukibimo diapazonas.

Sukibimo diapazonas yra tik bendras medžiagos storis, kurį veržlė gali tvirtai pritvirtinti. Svarbu įsitikinti, kad jūsų įgilinta anga atitinka šias specifikacijas. Tokiu būdu veržlė tinka lygiai ir veikia taip, kaip turėtų.
