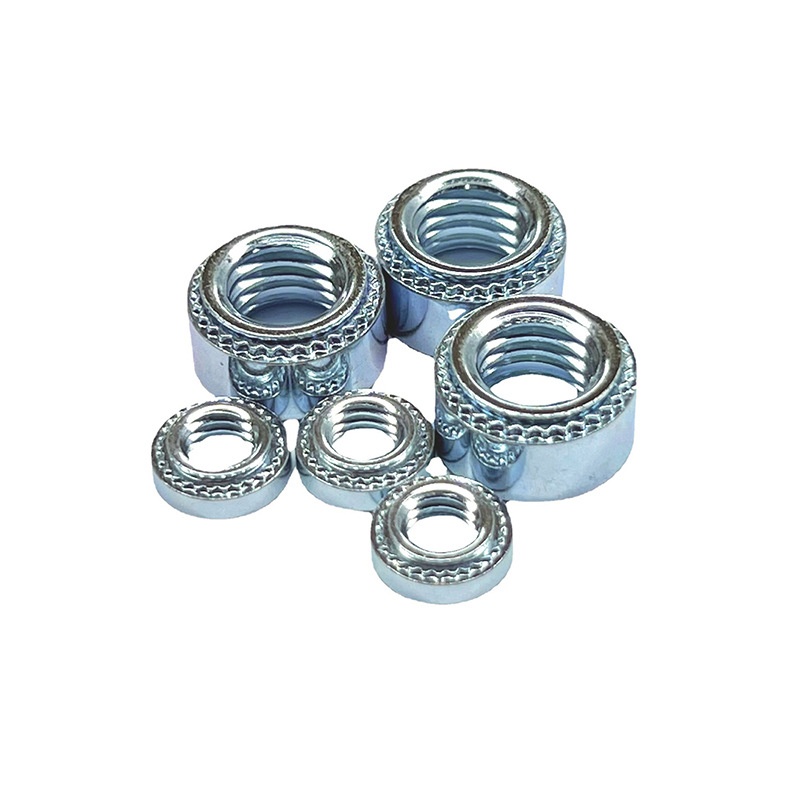

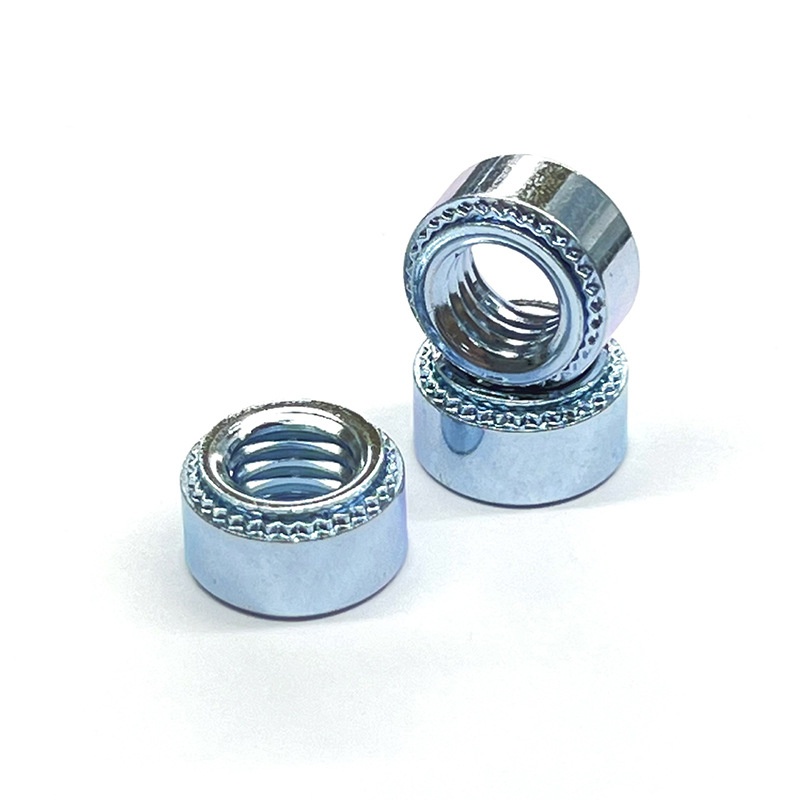

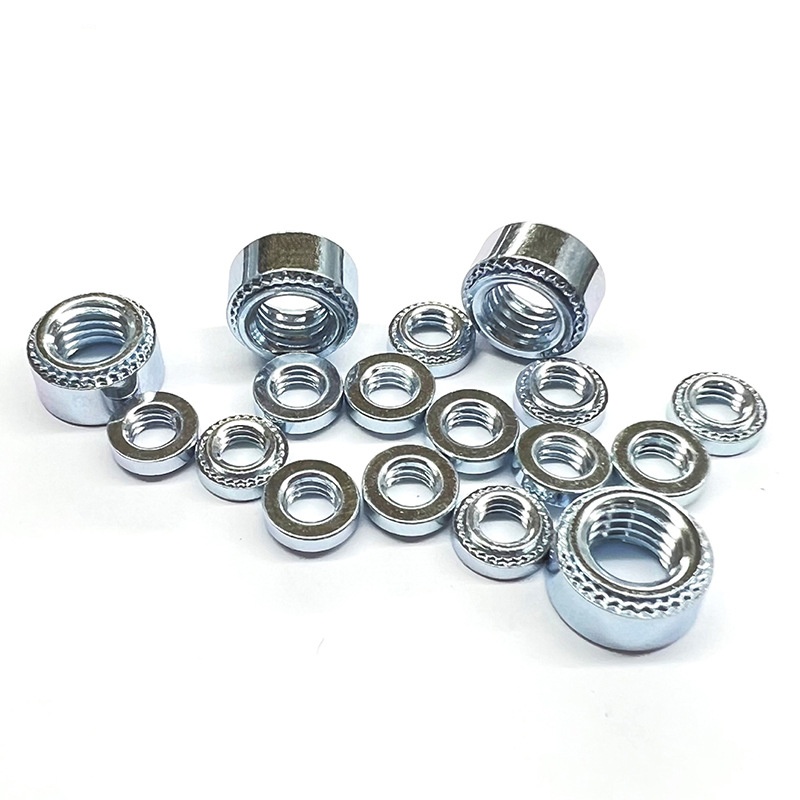

Laiką taupantis suspaudimo veržlė

Montavimo metu laiką taupanti suspaudimo veržlė deformuoja aplinkinę lakštą ir sukuria tvirtą mechaninį blokavimą. Xiaoguo® yra patikimas tiekėjas, gaminantis varžtus, veržles ir varžtus.

Modelis:QIB/IND CLA

Siųsti užklausą

Prekės aprašymas

Norint tinkamai sumontuoti laiką taupančią tvirtinimo veržlę, reikia suderinamo preso (gali būti hidraulinio, pneumatinio ar servoelektrinio), gerai valdančio toną, taip pat tinkamai pagamintų įrankių (perforatoriaus ir štampų komplekto). Perforatorius stumia tiesiai ant veržlės ir įsmeigia ją į lakštinį metalą, pritvirtintą virš atraminės štampavimo ertmės. Gerai suprojektuotas štampas leidžia medžiagai kontroliuojamai tekėti į veržlės tvirtinimo dalis. Labai svarbu išlaikyti pastovią jėgą ir viską suderinti. Jei nenaudosite pakankamai jėgos, suspaudimas bus silpnas. Naudokite per daug ir galite sugadinti veržlę arba lakštą. Ir jums nereikia iš anksto nieko perrišti.

Taikomi scenarijai:

Laiką taupančios tvirtinimo veržlės dažnai naudojamos pramonės šakose, kuriose reikia efektyviai sujungti lakštinį metalą. Jų rasite automobiliuose – kėbulo plokštėms, laikikliams, važiuoklės dalims. Jie taip pat yra elektronikoje, pavyzdžiui, korpusuose, lentynose ir šilumos kriauklėse. ŠVOK sistemos taip pat jas naudoja ortakiuose ir įrenginiuose. Prietaisai su jų rėmais ir korpusais, telekomunikacijų spintelėmis, baldais ir apšvietimu – visi jie naudoja laiką taupančias suspaudimo veržles.

Bet koks darbas, kuriam reikalinga tvirta, patikima srieginė smeigė, išsikišusi iš lakštinio metalo (ir sėdi viename lygyje), puikiai tinka laiką taupančia veržle. Jis pakeičia tas stambias suvirinimo veržles arba atsilaisvinusias tvirtinimo detales, todėl projektavimas ir gamyba yra paprastesni.

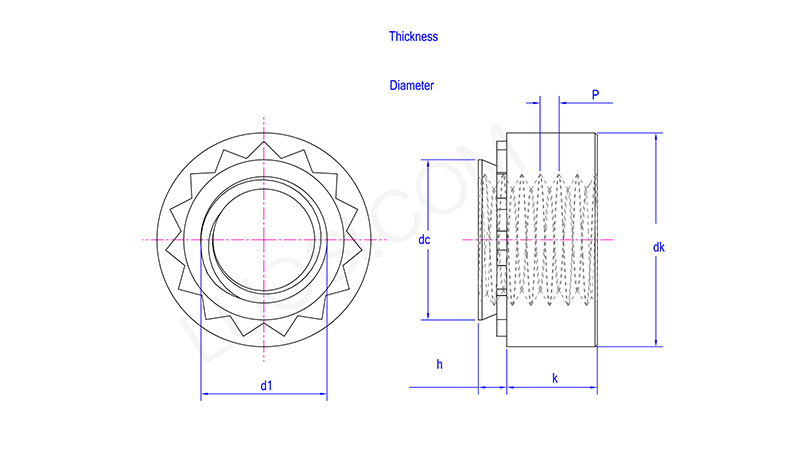

Pirm	256-0	256-1	256-2	348-0	348-1	348-2	440-0	440-1	440-2	440-3	632-0
P	56	56	56	48	48	48	40	40	40	40	32
d1	#2	#2	#2	#3	#3	#3	#4	#4	#4	#4	#6
dc maks	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.187
Montavimo angų skersmuo min	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.1875
Montavimo angų skersmuo maks	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.1905
dk min	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.27
dk maks	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.29
h maks	0.03	0.038	0.054	0.03	0.038	0.054	0.03	0.038	0.054	0.087	0.03
h koderis	0	1	2	0	1	2	0	1	2	3	0
k maks	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
k min	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06
Montavimo plokštės storis min	0.03	0.04	0.056	0.03	0.04	0.056	0.03	0.04	0.056	0.091	0.03

Apdorojimas nuo rūdžių:

Šios veržlės paviršius dažnai yra apdorotas, kad padėtų jiems atsispirti rūdims ir atrodyti geriau. Įprastos yra cinkavimas – skaidrus, geltonas arba juodas – cinko-nikelio dengimas, Geomet® (neelektrolitinė neorganinė danga) ir nerūdijančio plieno pasyvavimas. Danga turi atlaikyti aukštą klijavimo proceso slėgį ir nenuskilti.
