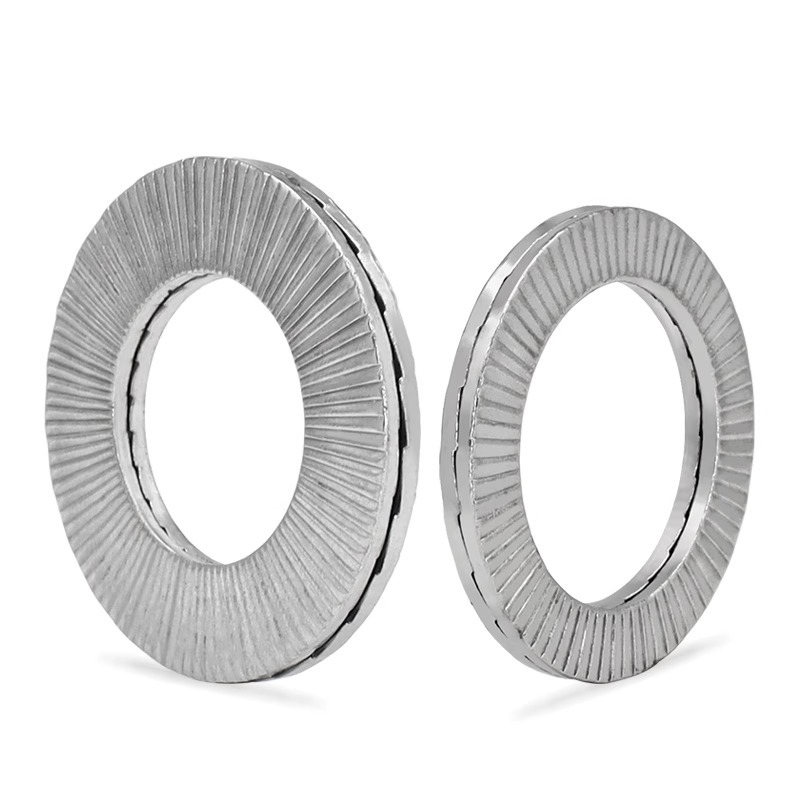

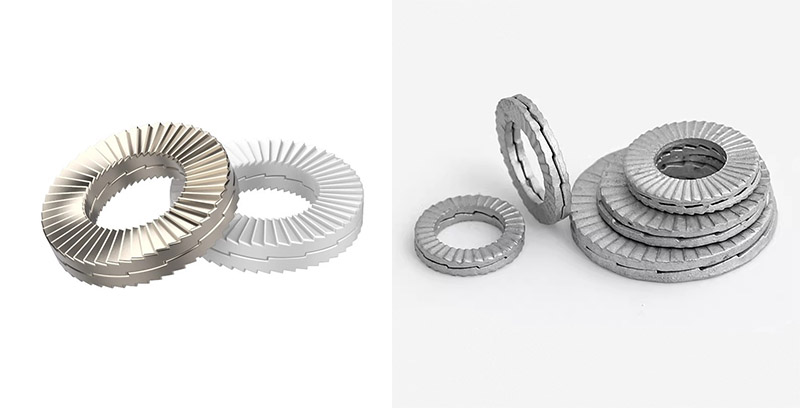

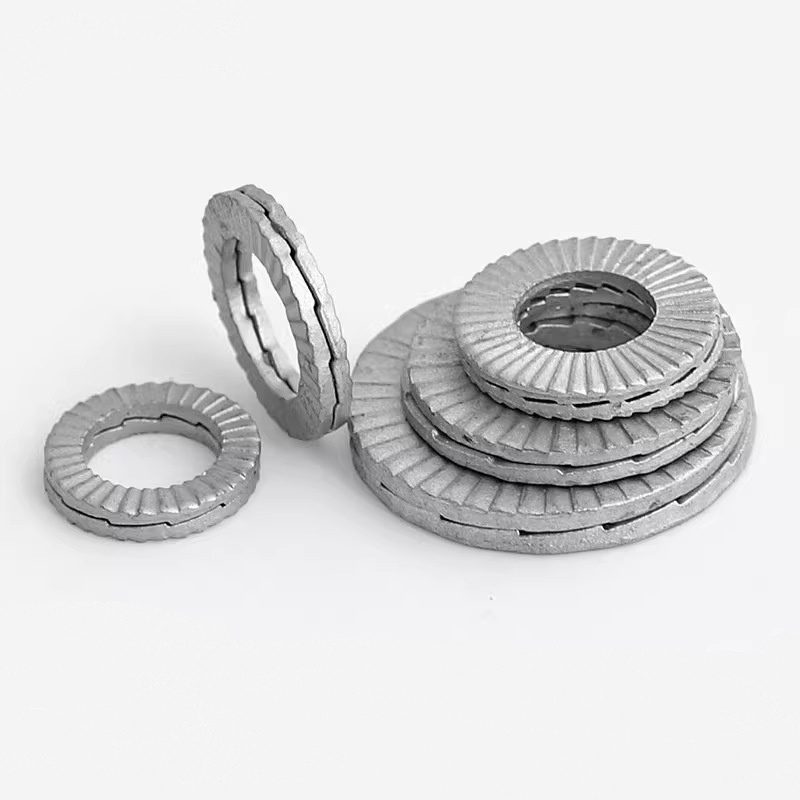

Dvi sulankstomos savaime užsifiksuojančios didelės poveržlės

Dvi sulankstomų, savaime užsifiksuojančių didelių poveržlių montavimas yra gana paprastas. Tiesiog įsitikinkite, kad didelis dantytas paviršius yra tinkamai išlygintas ir įdėtas į teisingą padėtį, tada priveržkite varžtą arba veržlę standartiniu sukimo momentu, kad užbaigtumėte procesą. Jo montavimas nereikalauja sudėtingų technikų ar brangių įrankių, tačiau norint pasiekti 100% našumą, reikia atkreipti dėmesį į keletą pagrindinių dalykų.

(1) Paruošimas prieš montavimą

Ruošinio valymas: įsitikinkite, kad varžtų, veržlių, dviejų sulankstytų didelių poveržlių ir prijungtų dalių kontaktiniai paviršiai yra švarūs, plokšti, be alyvos dėmių, rūdžių ar įbrėžimų.

Patikrintinų poveržlių skaičius: Eksploatacijos metu jos turi būti naudojamos poromis (dvi dalys sudaro vieną komplektą).

Patikrinkite montavimo paviršiaus tipą: ar jis yra kiaurymės, ar akliosios skylės konfigūracija, ir nustatykite poveržlių skaičių.

(2) Įdėkite poveržlę

Nuimkite poveržlių poras ir įsitikinkite, kad „didelis dantytas paviršius (pleišto formos paviršius)“ yra vienas prieš kitą. Neskaidykite ir neįdiekite jų netinkama tvarka.

(3) Atskirkite kiaurymes ir aklinas angas

Aklina skylė / varžto jungtis: reikia tik poros dviejų sulankstomų, savaime užsifiksuojančių didelių poveržlių, dedamų tarp varžto galvutės ir prijungto komponento. Veržlė priveržiama kitoje pusėje.

Kiaurymės / varžto ir veržlės mazgas: kai naudojamas, reikalingos dvi poros dvigubai sulankstomų, savaime užsifiksuojančių didelių poveržlių. Viena pora dedama po varžto galvute, o kita pora – po veržle.

(4) Užtikrinkite tinkamą kontaktą

Įsitikinkite, kad išorinėje poveržlės pusėje esantys radialiniai dantų paviršiai liečiasi su viena varžto galvutės (arba veržlės) puse, o kita pusė – su prijungto komponento paviršiumi.

(5) Priveržkite

Naudokite sukimo momento veržliaraktį ir priveržkite tvirtinimo detales pagal atitinkamas sukimo momento vertes.

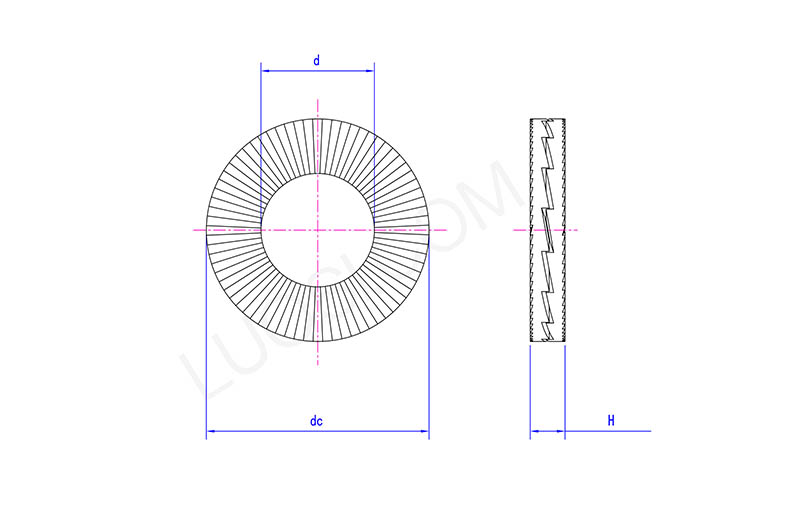

Pirm	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Ar jį galima naudoti pakartotinai?

Dvi sulankstomos savaime užsifiksuojančios didelės poveržlės paprastai gali būti naudojamos pakartotinai. Išėmus iš įrangos abi tarpiklio dalis reikia nuodugniai apžiūrėti.

Pakartotinio naudojimo sąlygos: Jei didelis vidinio žiedo danties paviršius ir išorinėje pusėje esantys radialiniai dantys nėra pernelyg nusidėvėję, nėra matomų deformacijų, nėra įtrūkimų ar pažeidimų, juos galima nuvalyti ir sumontuoti iš naujo.

Situacija, kurią reikia pakeisti: jei patikrinimas nustato akivaizdų susidėvėjimą ar pažeidimą, reikia nedelsiant pakeisti naują poveržlių rinkinį, kad būtų išvengta nepakankamos fiksavimo jėgos.
