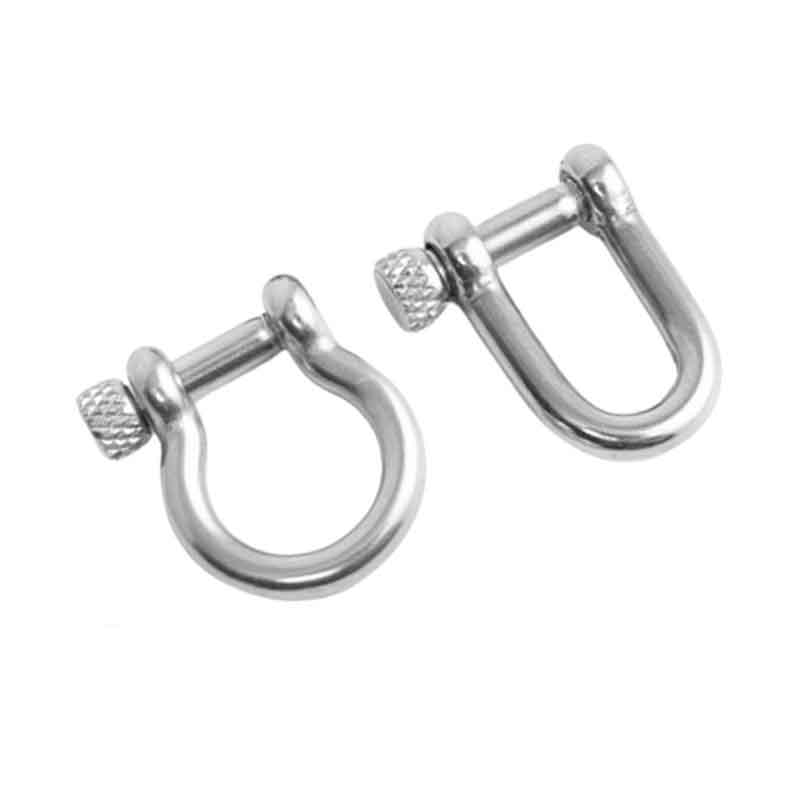

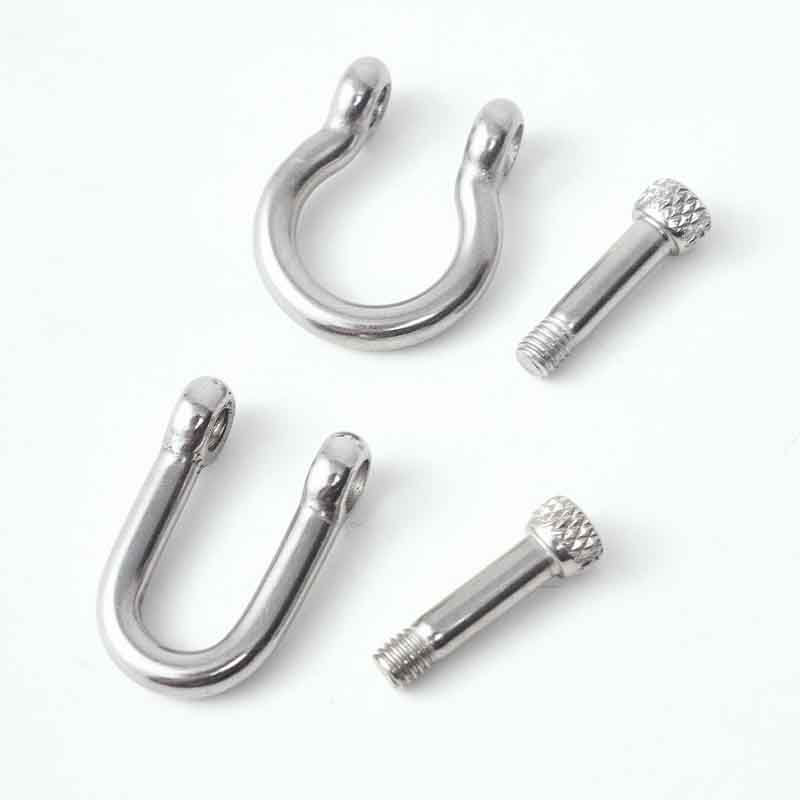

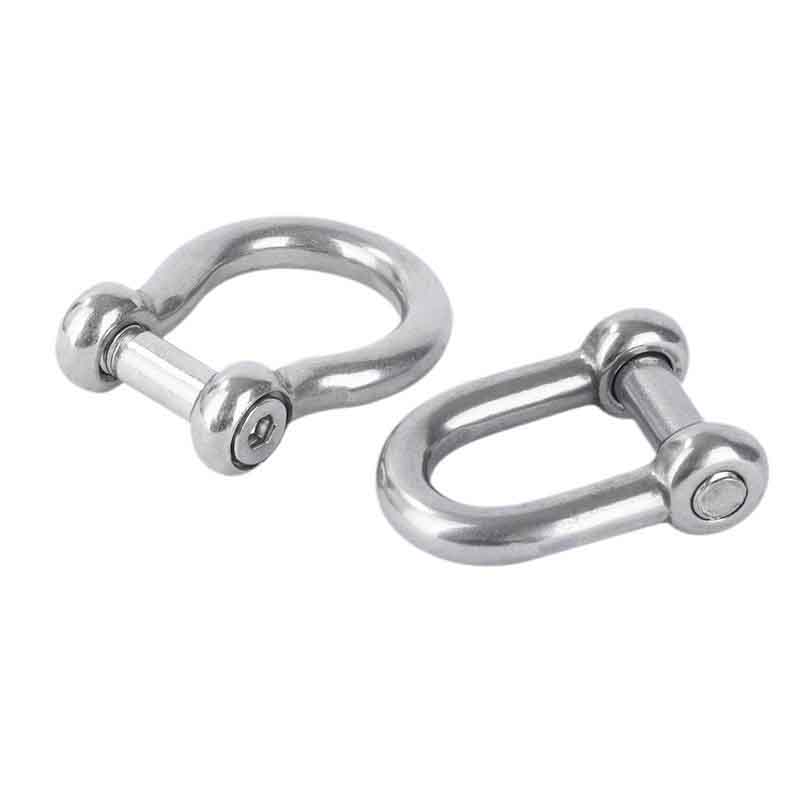

Tipas SC Shackles

Patvarus SC tipo pančių dizainas užtikrina atsparumą korozijai, todėl jie idealiai tinka jūrų ir pramoninei aplinkai. Individualios Xiaoguo® pakavimo galimybės apsaugo gaminius gabenant tolimais atstumais.

Modelis:JIS B2801-2-1977

Siųsti užklausą

Prekės aprašymas

SC tipo pančiai panardinami į išlydytą cinką (karštas cinkavimas), kad susidarytų apsauginė danga. Tai padeda jiems atlaikyti druskos purškimą daugiau nei 500 valandų bandymo metu. Cinko sluoksnis iš esmės susilieja su metalu, esančiu apačioje, kad užblokuotų rūdis, saulės žalą ir cheminių medžiagų išsiliejimus.

Jei reikia kažko kietesnio, šiuos pančius taip pat galima apipurkšti epoksidine milteline danga. Paprastai jie būna ryškiai geltonos spalvos, todėl juos lengva pastebėti, tačiau galite pasirinkti ir kitas spalvas. Apdaila išlieka lygi, todėl tokie daiktai kaip lynai ar grandinės lengviau slysta prie jų, o tai padeda išvengti susidėvėjimo, kad ir prie ko jie būtų prijungti.

Lazeriu išgraviruojame apkrovos numerius ir sertifikato informaciją tiesiai ant metalo. Jis išlieka skaitomas metų metus ir neišnyks, o ėsdinimo procesas neturi įtakos pančių stiprumui.

Dydis

SC tipo pančiai yra 10 standartinių dydžių, kaiščių skersmuo nuo 1/4" iki 1-1/2". Jų darbinės apkrovos ribos (WLL) svyruoja nuo 0,75 tonų iki 55 tonų. Kiekvienas iš jų yra antspauduotas savo WLL, medžiagos klase (pvz., 8 arba 10 klasės) ir siuntos numeriu sekimui.

Konstrukcija nuo lanko iki lanko paskirsto apkrovą tolygiai, o jie pagaminti naudojant 6:1 saugos koeficientą, didesnį nei reikalauja daugelis pramonės šakų. Individualių dydžių galima įsigyti išXiaoGuo® gamykla, pasitarkite su mūsų inžinierių komanda, kad patvirtintumėte apkrovos specifikacijas. Taip pat galime pateikti matmenų diagramas ir CAD failus, kurie padės jums įdiegti šiuos pančius ant jūsų įrangos.

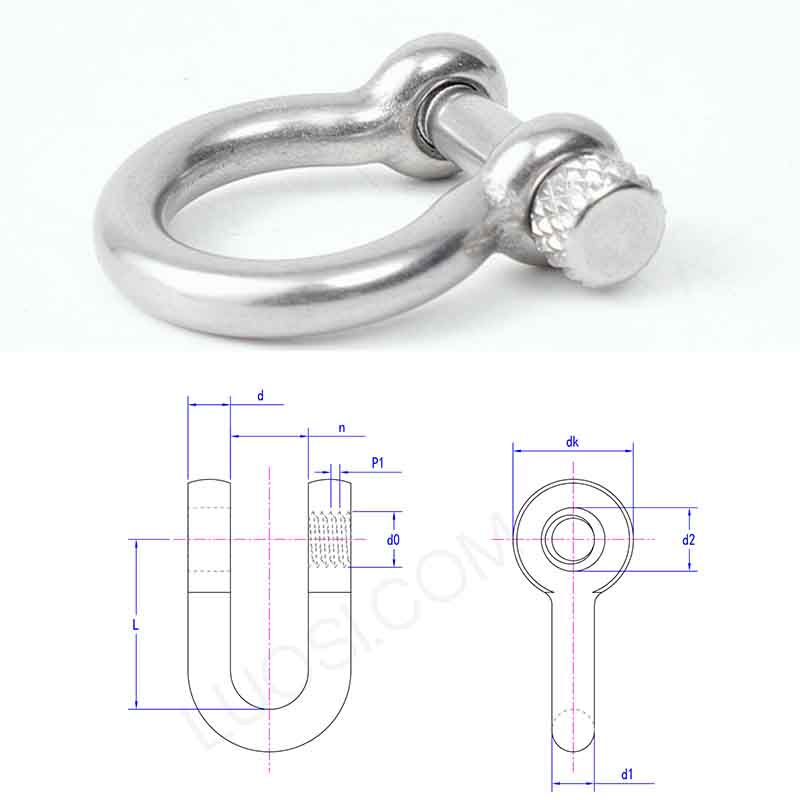

Type SC shackles

Pirm	20	22	24	26	28	30	32	34	36	38	40
d1	20	22	24	26	28	30	32	34	36	38	40
n	31	34	39	41	43	45	48	50	54	57	60
dk	50	55	62	66	70	75	80	85	90	95	100
d2	25	27	31	33	35	37	39	41	43	47	49
d0	M24	M24	M30	M30	M33	M36	M36	M39	M42	M45	M48
P1	3	3	3.5	3.5	3.5	4	4	4	4.5	4.5	5
L	80	88	96	104	112	120	128	136	144	152	160

Savybės

Kl.: kokia yra SC tipo pančių darbinės apkrovos riba (WLL) ir saugos koeficientas?

A: SC tipo pančiai turi standartines darbinės apkrovos ribas (WLL), atsižvelgiant į jų dydį, nuo 0,5 iki 100 tonų. Saugos koeficientas paprastai yra 6:1, o tai yra geriau, nei reikalauja dauguma pramonės šakų, pavyzdžiui, ASME B30.26 reikalauja 5:1. Tai reiškia, kad jie puikiai atlaiko staigias ar besikeičiančias apkrovas. Visada pažiūrėkite į WLL, pažymėtą ant pančių, ir neviršykite jos. Pančių taip pat atliekami lūžimo bandymai, siekiant patikrinti jų mažiausią trūkimo apkrovą (MBL) ir suteikti papildomą saugos sluoksnį.
