Suvirinimo teigiamos T stiliaus suvirinimo veržlės

Suvirinimo teigiamos T stiliaus suvirinimo veržlės yra specializuotos tvirtinimo detalės, skirtos nuolatiniam tvirtinimui prie lakštinio metalo ar kitų plonų medžiagų naudojant projekcinį suvirinimą. Xiaoguo® siūlo gamintojams ir kitiems klientams pritaikymo paslaugas, kad atitiktų konkrečius tvirtinimo detalių reikalavimus.

Modelis:JIS B1196-3.1-1994

Siųsti užklausą

Prekės aprašymas

Suvirinimo teigiamos T stiliaus suvirinimo veržlės yra visur automobilių gamyboje. Juose laikomos svarbios dalys, pvz., kėbulo plokštės, laikikliai, sėdynių rėmai, apdaila, prietaisų skydeliai, išmetimo sistemos ir važiuoklės dalys.

Norėdami juos sumontuoti, jums reikia prieigos tik iš vienos pusės, jie yra tvirti, atlaiko vibraciją ir puikiai veikia suvirinant robotu. Štai kodėl jie yra būtini didelės apimties automobilių surinkimo linijose. Šios veržlės išlieka patikimos per visą transporto priemonės eksploatavimo laiką, todėl srieginės jungtys išlieka tvirtos net esant nelygiems kelio sąlygoms.

Produkto informacija:

Be automobilių, suvirinimo teigiamos T stiliaus suvirinimo veržlės dažnai naudojamos gaminant pramoninių mašinų rėmus, spintas, valdymo pultus, korpusus ir darbo vietas. Jie sukuria tvirtas sriegines vietas, skirtas montuoti dalis, dangčius, prieigos plokštes ir mažesnius mazgus ant lakštinio metalo korpusų.

Suvirinimo teigiamos T stiliaus suvirinimo veržlės yra viename lygyje, todėl vidinis ir išorinis paviršiai išlieka lygūs. Jų stiprumas yra svarbus, nes jie padeda išlaikyti daiktus ir išlaikyti sunkias dalis sudėtingose mašinose ir apsauginėse konstrukcijose.

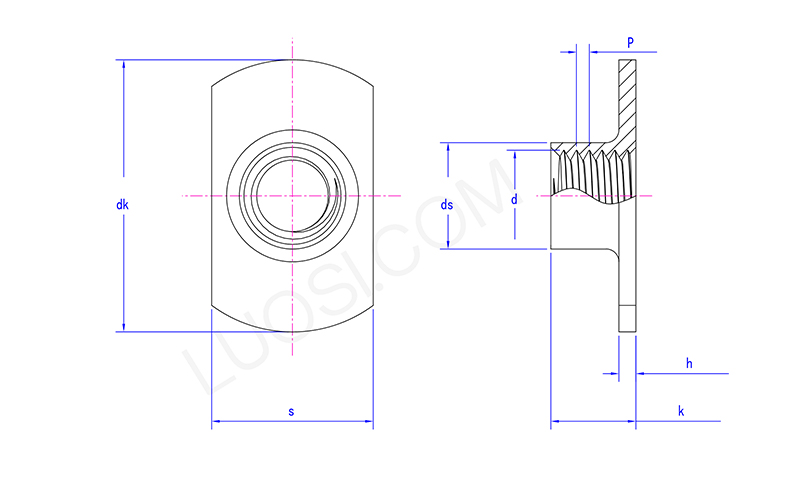

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25 d	1.25 丨1.5	1,5 丨 1,75
dk maks	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
val min	1	1	1.35	1.35	1.7	1.7

Prieinamumas:

Kiek svorio gali atlaikyti mūsų suvirinimo teigiamos T tipo suvirinimo veržlės, pvz., kaip stipriai galite jas išstumti arba kiek jos gali suktis, priklauso nuo veržlės dydžio (sriegio), pagrindinės medžiagos storio ar tvirtumo ir suvirinimo kokybės.

Turime išsamius lapus su minimaliais numatomais skirtingų sąrankų skaičiais, išbandytais standartinėmis sąlygomis (pvz., AWS taisyklėmis). Tiesiog paklauskite ir mes galime jums suteikti bet kokį konkretų T-stiliaus suvirinimo veržlės dalies numerį.
