Įgilintos išorinės dantų dantytos kūginės užrakto poveržlės

„Xiaoguo®“ gamyklos įgilintos išorinės dantų dantytos kūginės užrakto poveržlės yra įleistos. Kai juos įdedate, jie yra lygiai arba žemiau dalies paviršiaus, todėl visas išorinis paviršius yra lygus ir plokščias.

Siųsti užklausą

Prekės aprašymas

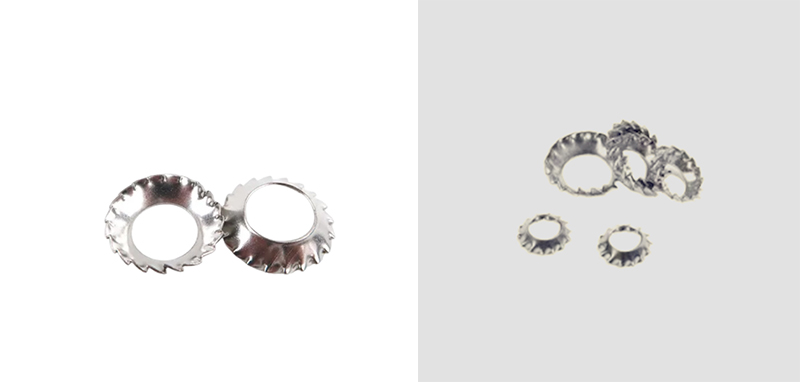

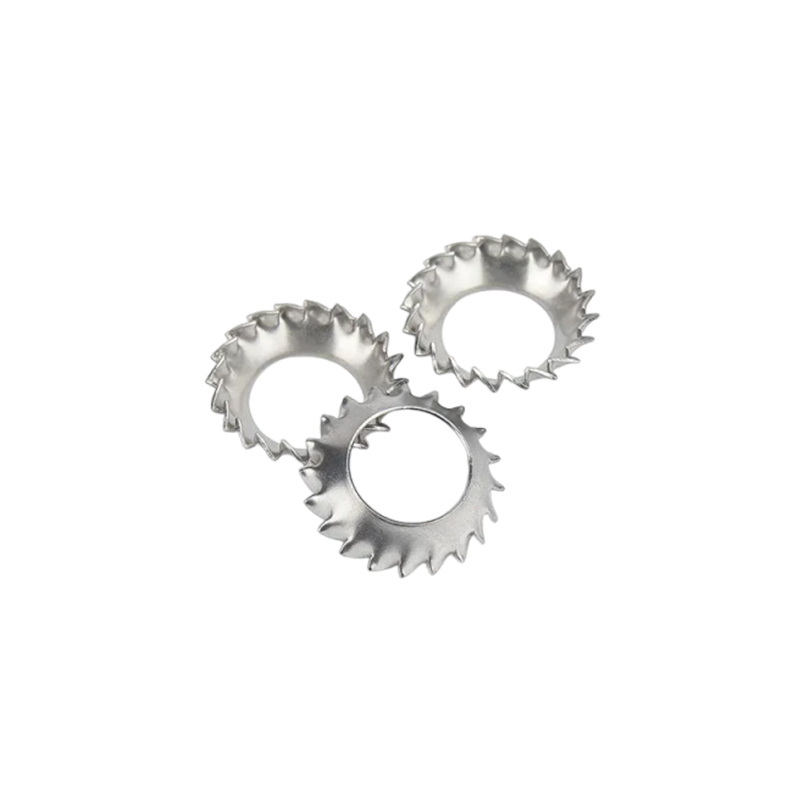

Šios įdubusios išorinės dantų dantytos kūginės fiksavimo poveržlės yra kūgio formos fiksavimo žiedai su įdubusiu profiliu ir dantukais aplink išorinį kraštą. Dėl įdubusios formos jie tilptų tiesiai į įgilintas tvirtinimo angas, todėl varžto galvutė atsiduria lygiai su dalies paviršiumi arba po juo. Kai priveržiate varžtą, kūgio dalis nuolat spaudžiama spyruokle, o išoriniai dantys įsirėžia į pagrindinę medžiagą. Tai apsaugo, kad tvirtinimo detalė neatsilaisvintų, kai daiktai vibruoja arba juda veikiami apkrovos.

Countersunk External Tooth Serrated Conical Lock Washers

Diegimo vadovas

Čia yra įleidžiamų išorinių dantų dantytų kūginių fiksavimo poveržlių montavimo vadovas. Galite naudoti jį kaip savo operacijos nuorodą.

(1) Pasirinkimo specifikacijos

Suderinkite atitinkamus įgilintų išorinių dantų dantytųjų kūginių fiksuojamųjų poveržlių vidinį ir išorinį skersmenį su įgilintų varžtų specifikacijomis. Specifikacijos turi būti nuoseklios, kad nebūtų per didelės ar per mažos, o tai gali turėti įtakos tinkamumui ir apsaugai nuo atsipalaidavimo.

(2) Montavimo kryptis (pagrindinis taškas)

Kūginis išgaubtas paviršius + išorinis danties paviršius nukreiptas į varžto galvutę

Plokščias galinis paviršius turi būti tvirtai pritvirtintas prie ruošinio lakštinio metalo paviršiaus

Nemontuokite atvirkštine kryptimi. Montuojant priešinga kryptimi praras elastingo išankstinio suveržimo ir danties paviršiaus fiksavimo funkcijas.

Countersunk External Tooth Serrated Conical Lock Washers

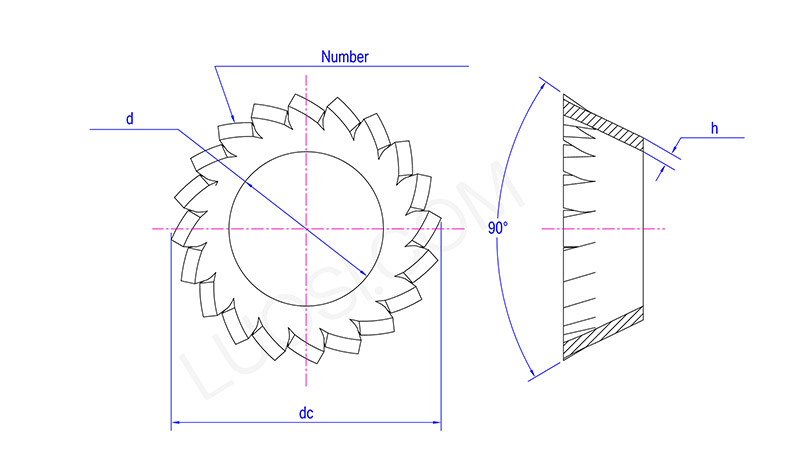

Pirm	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d maks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Dantų skaičius min	10	12	12	14	14	16	18	20	26	28	30

(3) Teisingai sulygiuokite poveržlę

Užmaukite įgilintas išorines dantytas kūgines fiksuojamąsias poveržles ant įgilinto varžto, tada įdėkite visą rinkinį į tvirtinimo angą. Vidinis poveržlės kūgis išsilygiuos taip, kad atitiktų varžto galvutės kampą.

(4) Pirmiausia priveržkite rankomis

Pradėkite sukdami varžtą ranka. Laikykite jį lygiai prie poveržlės ir įsitikinkite, kad jis yra tiesus – nepakreipkite.

(5) Priveržkite iki standartinio sukimo momento

Naudokite veržliaraktį ir priveržkite įprastu sukimo momentu. Suspauskite jį tiek, kad kūgis būtų šiek tiek išlygintas, kad jis šiek tiek įtemptų, ir leiskite išoriniams dantims švelniai įsirėžti į paviršių.

(6) Keletas dalykų, į kuriuos reikia atkreipti dėmesį

Nepriveržkite per daug – laikykitės rekomenduojamo sukimo momento. Nenaudokite smūginio veržliarakčio, kad jį įkaltumėte.

Niekada nesukraukite poveržlių – kiekvienam varžtui naudokite tik vieną. Jas sukraunant susidaro netolygus slėgis, sulenkiama poveržlė ir sunaikinama jos fiksavimo galimybė.
