DIN 580 kilpiniai varžtai

Kinija Xiaoguo® DIN 580 Eye Bolts griežtai atitinka Vokietijos standartus ir tarptautinius standartus ir yra su atitinkamais CE sertifikavimo sertifikatais. Tai palaiko masinį pirkimą, vieno langelio tiekimą, pagalbą atliekant muitinės formalumus ir nedelsiant išsiųsti užklausos formas.

Siųsti užklausą

Prekės aprašymas

Pagrindinis privalumas

DIN 580 Eye Bolts yra tarptautiniu mastu pripažintas pagrindinis kėlimo žiedinių varžtų standartas. Jis turi šiuos pagrindinius privalumus:

(1) Bendras kalimas: vidinė struktūra yra tanki, be porų, o atsparumas nuovargiui padidėja daugiau nei 200%.

(2) Aukštas saugos koeficientas: bandomoji apkrova yra 2,5 karto didesnė už darbinę apkrovą, mažiausia trūkimo apkrova yra 4 kartus didesnė už vardinę apkrovą ir ji praeina 20 000 nuovargio bandymų esant 1,5 karto didesnei už darbinę apkrovą.

Tarptautinis standarto sertifikavimas: Griežtai atitinka naujausią DIN 580 standarto versiją, (3) taikomas visame pasaulyje, patikima kokybė.

Platus specifikacijų asortimentas: DIN 580 kilpinių varžtų dydžiai svyruoja nuo M6 iki M100, o keliamoji galia svyruoja nuo 80 kg iki daugiau nei 36 tonų, tenkinant įvairius poreikius nuo mažos įrangos iki didelio masto projektų.

DIN 580 Eye Bolts

Struktūriniai komponentai

DIN 580 Eye Bolts konstrukcija yra integruotas kaltinis įtaisas, specialiai sukurtas atlaikyti ašinį kėlimą. Jį sudaro srieginis strypas ir apskrita galvutė, kaip jungties taškas.

(1) Velenas: tai dalis, jungiama prie įrangos arba ruošinio. Paprastai jis suprojektuotas su pilnais siūlais, o sriegio tolerancija yra 6 g. Montavimo metu jis turi būti visiškai įsuktas ir tvirtai prigludęs prie kontaktinio paviršiaus, kad būtų užtikrintas efektyvus apkrovos perdavimas.

(2) Žiedo galvutė (žiedas / akis): naudojama kabliams, pančiams ar virvėms sujungti. Galvutės dizainas skirtas tolygiai paskirstyti įtampą savo geometrine forma.

Dizaino ypatybės

(1) Integruotas kalimas: DIN 580 kilpiniai varžtai gaminami naudojant nuleidžiamą kalimą. Vidinė metalinė konstrukcija yra tanki ir be defektų, užtikrinanti puikų stiprumą ir atsparumą nuovargiui.

(2) Aiški informacija apie darbinę apkrovą: ant gaminio paviršiaus turi būti aiškiai nurodyta jo darbinės apkrovos riba (WLL), CE ženklas, gamintojo pavadinimas ir kt.

(3) Griežtas darbinės temperatūros diapazonas: standartas nurodo, kad jį galima saugiai naudoti temperatūros diapazone nuo -20 °C iki +200 °C, o apkrova neturi įtakos.

DIN 580 Eye Bolts

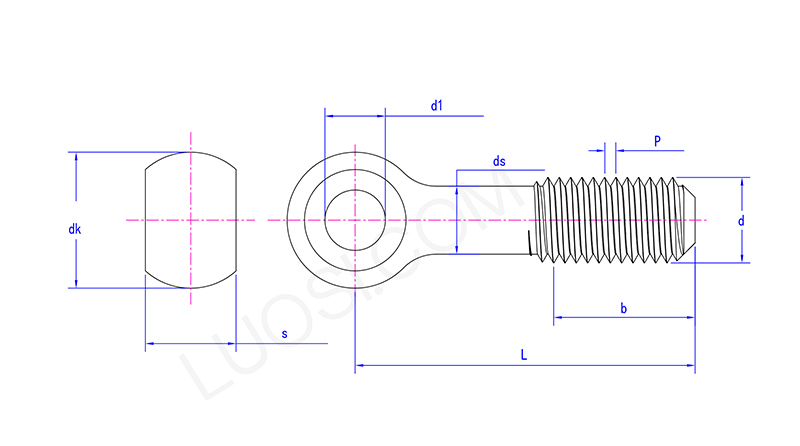

Pirm	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 maks	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk maks	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s maks	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds maks	8	10	12	16	20	24	27	30	33	36	39
