5 klasės kvadratinės galvutės varžtas

„Xiaoguo®“ pažangiam 5 klasės kvadratinės galvutės varžtams nereikia specialių veržliarakčių. Vietoj jų galima naudoti įprastus atvirojo galo veržliarakčius, reguliuojamus veržliarakčius ir žvaigždutes. Juos galima lengvai pasiekti techninės priežiūros vietoje. Taip sumažinamos įrankių įsigijimo išlaidos ir darbas tampa efektyvesnis.

Siųsti užklausą

Prekės aprašymas

Medžiagų charakteristikos

5 klasės kvadratinių varžtų pagrindinės medžiagos charakteristikos gali būti apibendrintos taip:

(1) Pagrindinė medžiaga: vidutinio anglies plienas, kurio anglies kiekis svyruoja nuo 0,28% iki 0,55%.

(2) Terminio apdorojimo sąlyga: jis turi būti gesinamas, po to grūdinamas, kad atitiktų standartuose nustatytus mechaninio veikimo reikalavimus.

(3) Stiprumo laipsnis: tempiamasis stipris 120 000 psi (apie 827 MPa).

(4) Tvirtumo pranašumas: Palyginti su 8 laipsniu, jis turi didesnį pailgėjimo greitį ir geresnę šlyties jėgą.

(5) Lankstumas: SAE J429 standartas nenurodo konkrečios lydinio klasės. Tai leidžia naudoti įvairias medžiagas, tokias kaip 1038, 1040, 35K, 40Cr ir kt., jei tik cheminė sudėtis ir mechaninės savybės atitinka reikalavimus.

(6) Taikomos specifikacijos: skersmuo nuo 1/4" iki 1-1/2". Jei skersmuo viršija šį diapazoną, žr. alternatyvius standartus, pvz., ASTM A449.

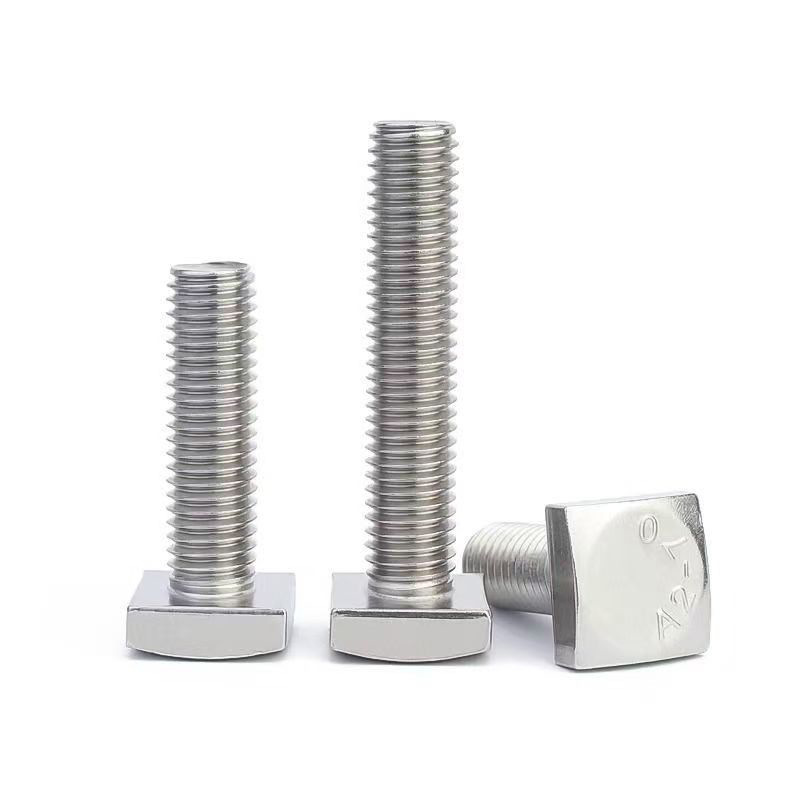

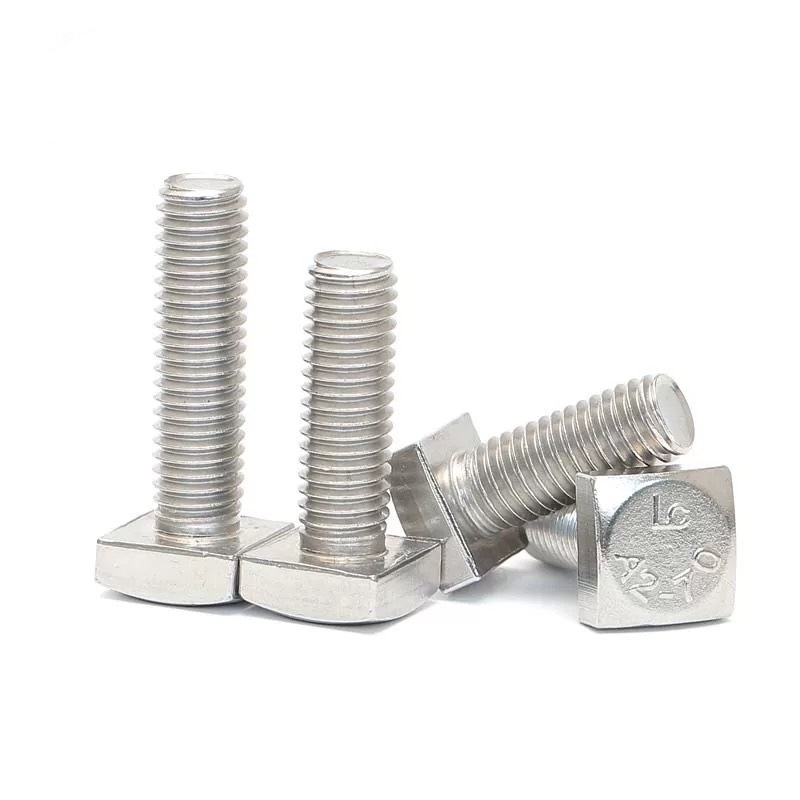

Grade 5 Square Head Bolt

Medžiagos sudėtis

5 klasės kvadratinės galvutės varžtas yra pagamintas iš vidutinio anglies plieno ir yra grūdinamas bei grūdinamas, todėl pasiekiama optimali stiprumo ir kietumo pusiausvyra. Kiekvieno elemento turinys yra toks:

Cheminės sudėties rodikliai	Turinio reikalavimai
Anglis (C)	0,28–0,55 %
Fosforas (P)	≤ 0,030 %
Siera (S)	≤ 0,050 %

Įvertinimų palyginimas

5 klasės kvadratinės galvutės varžtas priskiriamas vidutinio ir didelio stiprumo klasei. Jie pasiekia idealią stiprumo, tvirtumo ir kainos pusiausvyrą. Palyginti su 2 laipsniu, jie pasižymi didesniu stiprumu; o lyginant su 8 laipsniu, jie pasižymi geresniu lankstumu ir šlyties jėgomis, todėl yra tinkami daugeliui vidutinių ir sunkių pramoninių pritaikymų. Norėdami geriau suprasti, galite peržiūrėti toliau pateiktą lentelės turinį.

Charakteristikos	5 klasė	2 klasė	8 klasė
Tempimo stiprumas	120 000 psi	74 000 psi	150 000 psi
Medžiaga	Vidutinio anglies plieno	Mažai anglies plienas / Vidutinės anglies plienas	Vidutinio anglies legiruoto plieno
Galvos žymėjimas	3 radialinės linijos	Jokio žymėjimo	6 radialinės linijos
Taikymo scenarijai	Vidutinio sunkumo pramonė	Bendra šviesa stacionari įranga	Itin didelė apkrova / pagrindiniai saugos komponentai
Lankstumas	Vidutinis	Aukštas	Žemas
Kaina	Vidutinis	Žemas	Aukštas
Šlyties jėgos laikomoji galia	Geras (lengviau deformuojasi ir sugeria energiją)	Vidutinis	Silpnas (labiau trapus)

Pagrindinis privalumas

(1) Vidutinio ir didelio stiprumo charakteristikos: 5 laipsnio kvadratinės galvutės varžto atsparumas tempimui siekia 120 000 psi, galintis atlaikyti vidutines ir dideles apkrovas, o tai yra 62% stipresnis nei 2 laipsnio stiprumas.

(2) Puikus atsparumas šlyčiai: Palyginti su 8 laipsniu, jį galima pritaikyti kitokiai formai, todėl jis labiau tinka naudoti, kai reikalinga šlyties jėga.

(3) Pritaikymas atšiaurioms aplinkoms: kvadratinės galvutės dizainas vis tiek gali efektyviai veikti esant atšiaurioms darbo sąlygoms, tokioms kaip alyvos dėmės, purvas ir ribotas matomumas.

(4) Montavimas yra patogus: įprastus atvirojo galo raktus, reguliuojamus veržliarakčius ir žvaigždinius veržliarakčius galima naudoti nereikalaujant specialių įrankių.

(5) Didelis ekonominis efektyvumas: pasiekite optimalią stiprumo ir sąnaudų pusiausvyrą tarp 2 ir 8 klasės

(6) Plačiai taikoma visose pramonės šakose: kasybos, geležinkelių, žemės ūkio, naftos chemijos, plieno konstrukcijų ir kituose pagrindiniuose pramonės sektoriuose

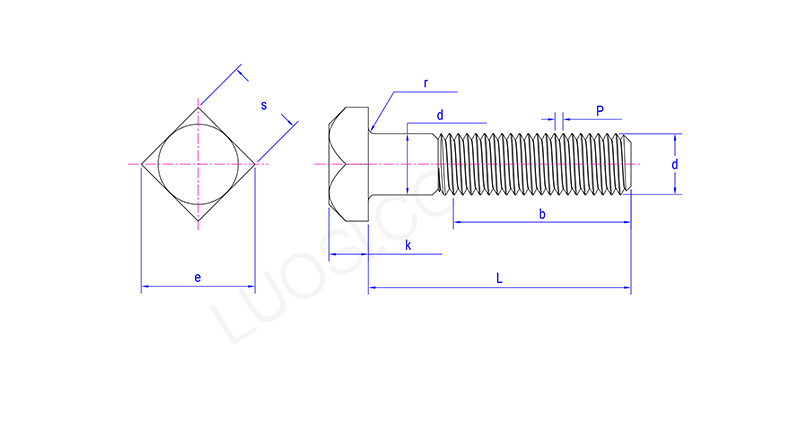

Grade 5 Square Head Bolt

Pirm	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
