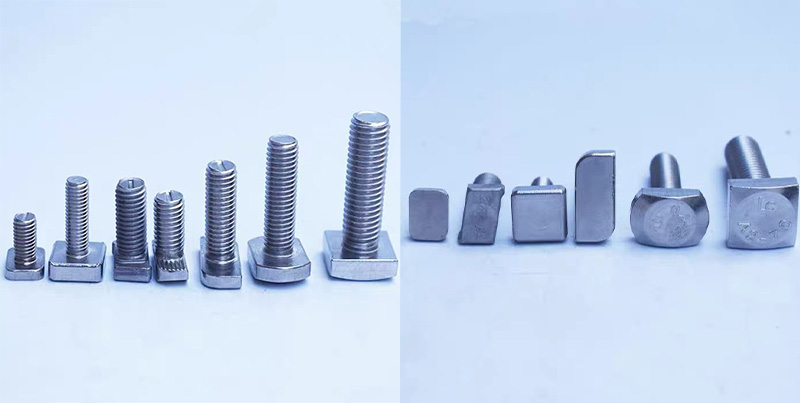

8 klasės kvadratinės galvutės varžtas

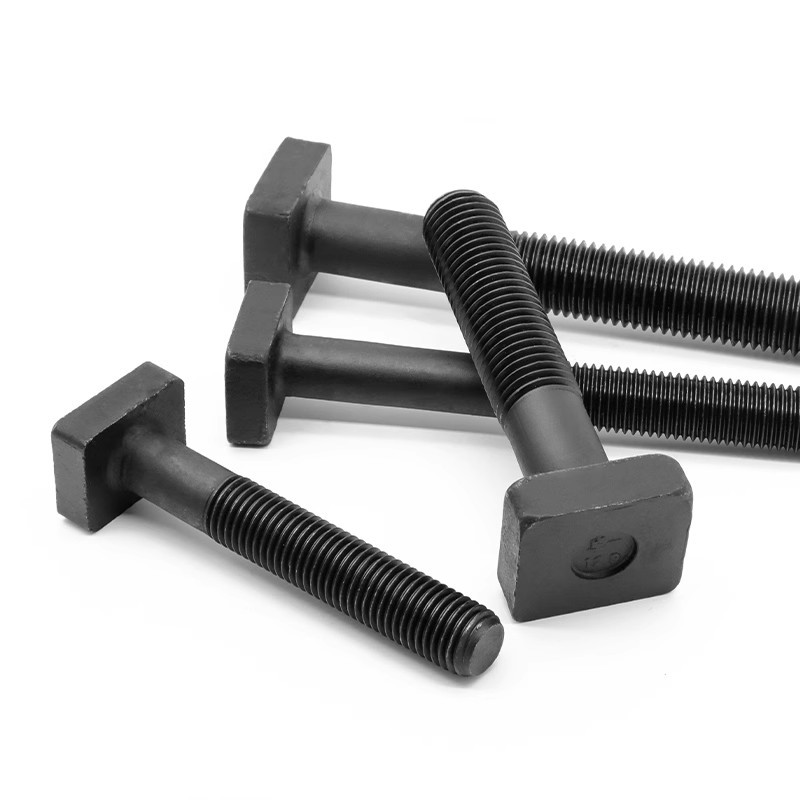

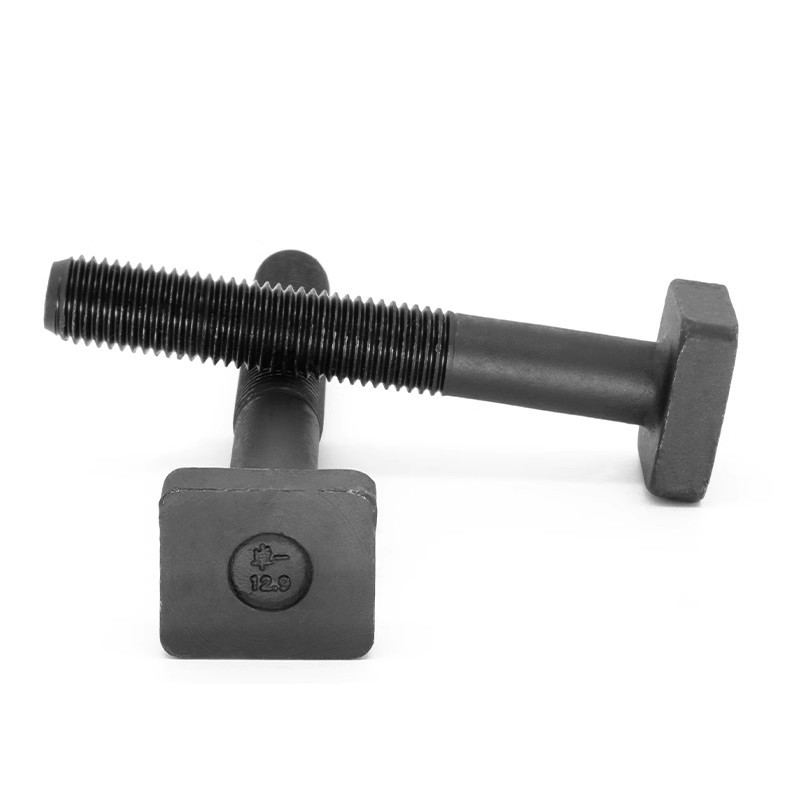

„Xiaoguo® Grade 8“ kvadratinės galvutės varžtą galima įsigyti su nemokamais pavyzdžiais. Kvadratinės galvutės yra pajuodintos arba chromuotos, suteikiančios retro išvaizdą ir ilgaamžiškumą. Idealiai tinka naudoti balduose, duryse ir languose bei vitrinose.

Siųsti užklausą

Prekės aprašymas

(1) Produkto apibrėžimas

8 klasės kvadratinės galvutės varžtas yra didelio stiprumo tvirtinimo detalė su kvadratine galvute, kurios veikimo lygis atitinka SAE J429 8 klasės standartą. Kvadratinės galvutės konstrukcija suteikia keturias 90° veržliarakčio kontaktines plokštumas, leidžiančias greitai įsijungti atšiaurioje darbo aplinkoje ir efektyviai išvengti „slydimo kampo“ problemos, su kuria dažniausiai susiduria tradicinės šešiakampės galvutės nešvarioje aplinkoje.

(2) Pagrindiniai specifikacijos parametrai

Kaip pavyzdį paimkite gaminio specifikacijos 8 klasės kvadratinės galvutės varžtą, šerdies dydžio parametrai yra tokie:

Parametro pavadinimas	Vertė
Siūlo specifikacija	3/4" - 10 UNC (amerikietiškas standartinis šiurkštus sriegis)
Visas varžto ilgis	3 colių
Galvos krašto plotis (-ės)	1 1/8 colio
Galvos aukštis (k)	1/2 colio
Minimalus sriegio ilgis	1 3/4 colio
Siūlų stilius	Iš dalies su sriegiu

Grade 8 Square Head Bolt

(3) Mechaninės savybės

Veiklos rodikliai	8 klasės vertybės	Lygiavertė metrika (10.9 klasė)
Tempimo stiprumas	150 000 psi (apytiksliai 1034 MPa)	1 000 - 1 040 MPa
Rokvelo kietumas	C33 (maždaug 33 HRC)	32 - 39 HRC
Medžiagos tipas	Vidutinio anglies legiruoto plieno (po grūdinimo + grūdinimo)	Legiruotas plienas

Taikymo laukai

8 klasės kvadratinės galvutės varžtas pasižymi dideliu stiprumu, puikiu atsparumu vibracijai ir unikalia anti-sukimo konstrukcija. Jis plačiai naudojamas šiose srityse:

(1) Sunkioji technika ir kalnakasybos įranga: kvadratinės galvutės konstrukcija išlaiko efektyvų įsijungimą net riebioje ir purvinoje aplinkoje ir yra ypač tinkama atšiauriomis sąlygomis.

(2) Geležinkelio bėgiai ir iešmai: naudojami plieniniams bėgių spaustukams, iešmams ir pabėgiams tvirtinti.

(3) Žemės ūkio mašinos: plačiai sumontuotos pagrindiniuose komponentuose, tokiuose kaip traktorių pavarų sistema ir pjovimo peiliai.

(4) Statybos inžinerija ir sunkiųjų mašinų gamyba: tinka didelėms apkrovoms, pvz., plieninių konstrukcijų jungimams ir didelės įrangos pagrindo tvirtinimui.

(5) Senos įrangos priežiūra ir senovinių pastatų restauravimas: restauruojant tradicinę pramoninę įrangą ir senovinius pastatus, daugelis seno tipo mašinų turi standartinę konfigūraciją.

DUK

(1) Kokia yra 8 klasės kvadratinės galvutės varžto medžiaga?

Naudojame vidutinio anglies legiruotą plieną (pvz., 4140, 4135 arba 40Cr), kuris yra grūdinamas ir grūdinamas. Jis gaminamas griežtai laikantis SAE J429 8 klasės standarto.

(2) Kokius dydžių diapazonus galite pasiūlyti? Ar yra kokių nors atsargų?

Įprastos specifikacijos svyruoja nuo 1/4" iki 1" skersmens, o ilgiai nuo 3/4" iki 10" yra sandėlyje. Didesni dydžiai (daugiau nei 1-1/8") gali būti pagaminti pagal užsakymą. Standartinės dalys yra gerai sukauptos ir gali būti išsiųstos tą pačią dieną arba per 3 darbo dienas.

(3) Ar galėtumėte pateikti druskos purškimo bandymo ataskaitą?

Taip, galime. Pagal jūsų pageidavimą galime atlikti neutralius druskos purškimo bandymus (NSS) kiekvienai produktų partijai ir pateikti bandymo ataskaitą.

(4) Ar montuojant reikalingas specialus įrankis?

Ne. Galima naudoti įprastą atvirą veržliaraktį, reguliuojamą veržliaraktį ir žvaigždinį veržliaraktį.

(5) Kokius kokybės sertifikatus turi jūsų gamykla?

Esame įgiję ISO 9001:2015 kokybės vadybos sistemos sertifikatą ir galime pateikti SAE J429 reikalavimus atitinkančias veiklos ataskaitas.

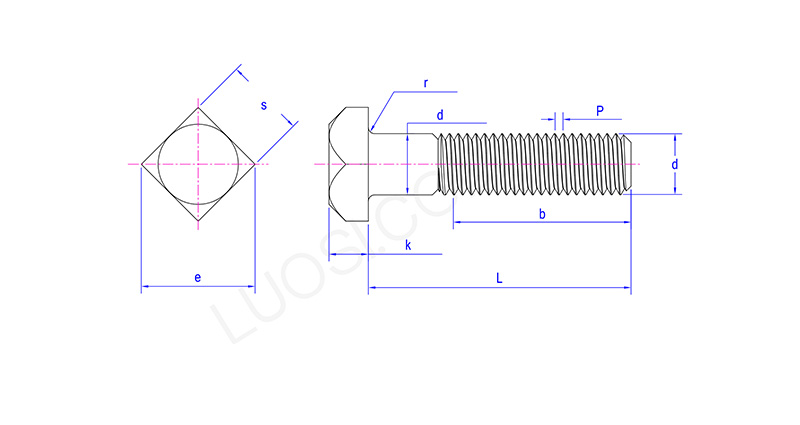

Grade 8 Square Head Bolt

Pirm	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
