Šešiakampės flanšo galvutės savaime sriegis betoninis inkaro varžtas

Pastaruoju metu populiariausias tiekėjo „Xiaoguo®“ produktas – šešiakampės jungės galvutės savisriegio betono inkaro varžtas.M6–M16, sukietėję sriegiai supjaustomi į betoną be išankstinio sriegimo. Flanšinė galvutė taupo poveržles ir apsaugo nuo atsipalaidavimo. Jokio išsiplėtimo įtempio, todėl galite pastatyti šalia kraštų. Sandėlyje greitam pristatymui.

Siųsti užklausą

Prekės aprašymas

Toliau pateikiami pagrindiniai fiziniai šešiabriaunio jungės galvutės savisriegio betono inkaro varžto iš tiekėjo Xiaoguo® parametrai, taikomi bendroms specifikacijoms nuo M6 iki M16.

(1) Nominalus skersmuo ir ilgio diapazonas

Nominalus skersmuo (d)	Bendras ilgis (L)	Efektyvus siūlų ilgis	Galvos aukštis	Flanšo skersmuo
M6	40,50,60,70,80,100 mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150 mm	≈L-12mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15 mm	7,0-7,5 mm	19-20 mm
M12	80,100,120,150,180,200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100 120 150 180 200 mm	≈L-22 mm	11-12 mm	28-30 mm

Jei ilgis viršija 200 mm, galime jį pritaikyti, tačiau reikia iš naujo patikrinti inkaravimo gylį.

(2) Medžiaga ir kietumas

Medžiaga	Modelio numeris	Paviršiaus kietumas (HRC)	Šerdies kietumas (HRC)	Paviršiaus apdorojimo galimybės
Anglies plienas	10B21	52-58	32-40	Elektrocinkavimas (5–8 μm), geltonas cinkas, mechaninis cinkavimas, Dacromet danga
Nerūdijantis plienas A2	304	45-50	25-30	Natūralus pasyvavimas, elektrolitinis poliravimas
Nerūdijantis plienas A4	316	45-50	25-30	Originalios spalvos pasyvavimas

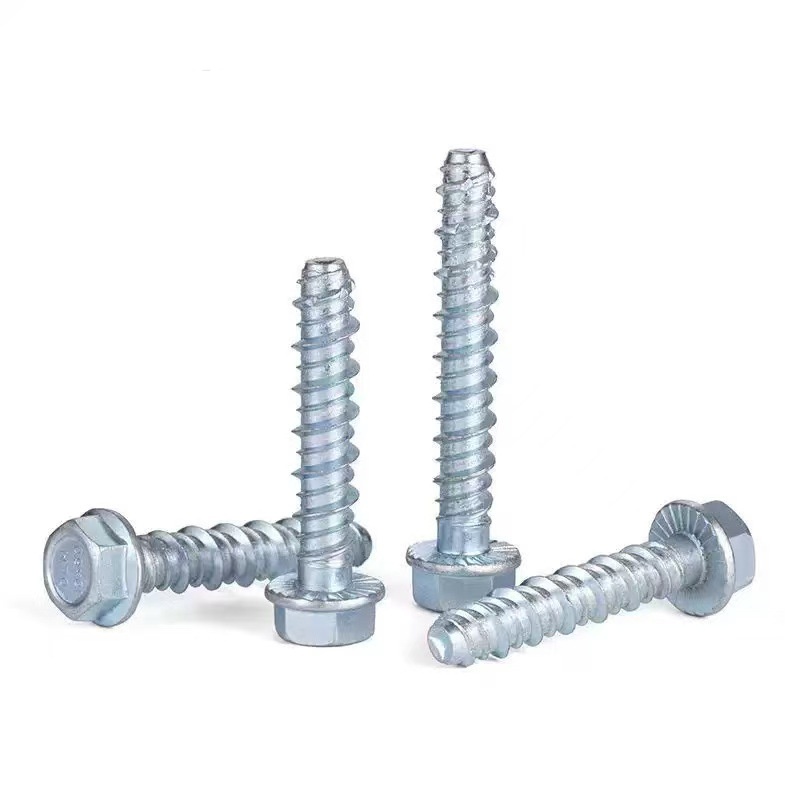

Hex Flange Head Self Tapping Concrete Anchor Bolt

Struktūros teikiama nauda

Ne išplečiant vamzdį, o dėl savaime užsifiksuojančių sriegių – šešiakampio flanšinės galvutės savisriegio betoninio inkaro varžto struktūrinis akcentas. Inkaro varžtas atrodo kaip itin didelis varžtas, tačiau jis visiškai skiriasi nuo įprastų išsiplėtimo varžtų.

(1) Įmontuota tarpinė + dantys

Šešiakampio flanšo galvutės savisriegio betoninio inkaro varžto flanšas yra vientisas suformuotas tarpiklis ir niekada nenukris. Po flanšu taip pat yra mažų dantų žiedas. Priveržus jie prasiskverbs į plieninę plokštę arba tarpiklį, o mašinos veikimo metu neatsipalaiduos.

(2) Siūlai kieti kaip peilis.

Srieginė dalis, kurios paviršius sukietėjo, yra kieta kaip kaltas. Įstumkite ją į iš anksto išgręžtą skylę. Srieginėje pusėje esantis geležtė subraižys betoną, kad susidarytų tinkamas vidinis sriegis, tada jis tvirtai sukibs. Jis nesiplečia į išorę, kad atsistumtų. Vietoj to, jis remiasi siūlų susipynimu, todėl nesulaužys betono.

(3) Visas siūlas

Nuo flanšo apačios iki galo jis yra visiškai su sriegiu. Kuo giliau jis įsukamas, tuo ilgesnis sriegis, kuris įsirėžia į betoną, ir tuo stipresnis bus pasipriešinimas pakėlimui.

(4) Aštrios krypties valdymas, be nukrypimų

Gale yra nedidelis kūgio formos antgalis, panašus į bandomąjį grąžtą. Įdėjus į skylę smailus galas prispaudžiamas prie skylės apačios, užtikrinant, kad šešiakampės jungės galvutės savisriegio betono inkaro varžtas būtų statmenas sienos paviršiui ir nebus pakreiptas priveržus.

(5) Palaikymas pakartotiniam naudojimui

Jei iškyla kokių nors problemų, šį inkaro varžtą galima visiškai nuimti veržliarakčiu, pakeisti padėtį ir vėl sumontuoti. Tai ypač tinka tais atvejais, kai varžtą reikia išardyti ir vėl surinkti kelis kartus.

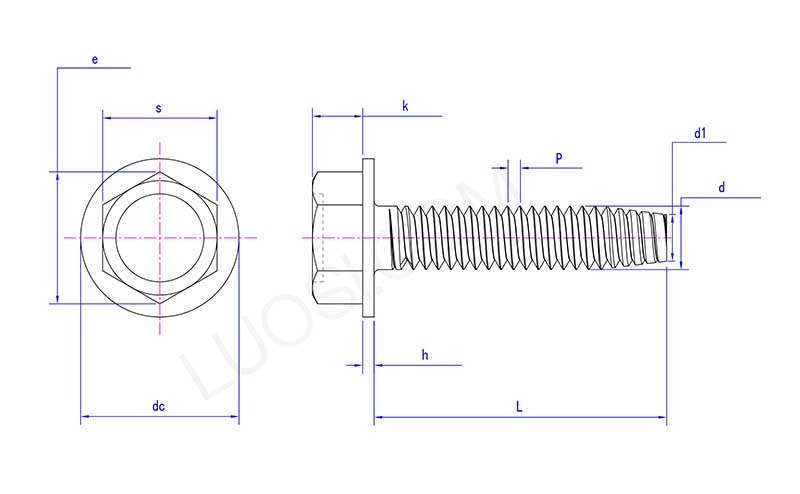

Hex Flange Head Self Tapping Concrete Anchor Bolt

Pirm	#2	#3
P	56	48
s maks	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k maks	0.05	0.055
k min	0.04	0.044
dc maks	0.166	0.177
de min	0.154	0.163
h maks	0.016	0.016
val min	0.01	0.01
d maks	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
