Šešiakampis flanšas savaime pjaunantis betono inkaro varžtas

Xiaoguo® gamyklos šešiakampis flanšas savaime pjaunantis betono inkaro varžtas – vientisas dizainas su flanšo galvute ir grūdintais sriegiais. Nėra išsiplėtimo įvorės, kraštai netrūkinėja kaip seni varžtai. Nuimamas ir daugkartinis. Stipresnis betone ir mūre. Galimos didmeninės kainos – teiraukitės kainos.

Siųsti užklausą

Prekės aprašymas

Šešiakampio flanšo savaime pjaunantis betono inkaro varžtas iš Kinijos Xiaoguo® sudarytas iš penkių dalių: galvutės, flanšo, veleno, savaime besipjaunančio sriegio ir uodegos kreipiamosios dalies.

1. Šešiakampė flanšo galvutė

Galvutė yra standartinės šešiakampės formos, o priešingų pusių plotis atitinka DIN šešiakampės galvutės matmenis. Po galvute yra vientisai suformuotas flanšo diskas.

Funkcija:

Galima įsigyti šešiakampės galvutės adapterio standartinį lizdinį veržliaraktį arba smūginį veržliaraktį, todėl montavimas yra paprastas.

Flanšas padidina sąlyčio plotą su fiksuotu komponentu, neleidžiant susispausti minkštoms medžiagoms.

Flanšo apačioje yra radialinės dantelės, kurios neleidžia atsilaisvinti dėl vibracijos priveržus.

2. Strypo dalis ir srieginė perėjimo dalis

Strypo perėjimas: po jungiamuoju flanšu yra trumpas šviesos strypas (apie 2–3 mm). Tai apsaugo nuo pernelyg didelio sriegio šaknies susikaupimo ir taip pat užtikrina lygų jungės atraminį paviršių.

3. Savaiminis sriegis / sriegis

Standartinis metrinis sriegis su 60° danties profilio kampu, aštriais dantimis ir pjovimo briauna.

Siūlas asimetriškas. Priekinė šoninės pusės pusė yra statesnė, o galinė švelnesnė, todėl lengviau įsipjauti į pagrindą.

4.Uodegos kreipiamoji dalis

Įveskite šešiakampio flanšo savaime pjaunantį betono inkaro varžtą į išgręžtą skylę, kad išvengtumėte bet kokių nukrypimų pradinio sriegių sujungimo metu.

Hexagon Flange Self Cutting Concrete Anchor Bolt

Šešiakampis flanšas savaime pjaunantis betono inkaro varžtas VS tradiciniai išsiplėtimo inkaro varžtai

Atsižvelgdami į kelis aspektus ir atlikdami išsamų šešiakampio flanšo savaime pjaunančio betoninio inkaro varžto ir tradicinių išsiplėtimo inkaro varžtų palyginimą.

1. Buvo atliktas tiesioginis palyginimas pagal montavimo etapus, pagrindo reikalavimus, laikomąją galią, išardomumą ir kt.

Palyginimo projektas Šešiakampis flanšas savaime pjaunantis betono inkaro varžtas Tradiciniai išsiplėtimo inkaro varžtai

Montavimo žingsniai ① Gręžimas → ② Skylės valymas → ③ Įdėjimas ① Gręžimas → ② Skylės valymas → ③ Plėtimo vamzdžio įkišimas → ④ Įtrenkimas į kūgio galvutę → ⑤ Veržlės priveržimas

Montavimo įrankiai Smūginis gręžtuvas + lizdinis veržliaraktis / smūginis veržliaraktis Smūginis gręžtuvas + plaktukas + veržliaraktis

Ar būtina streikuoti? Nebūtina. Reikalingas

Reikalavimai paraštėms/tarpams Maži Dideli

Pagrindinės medžiagos rizika Nėra plėtimosi įtempių, nesukelia betono įtrūkimų Dėl per didelio plėtimosi įtempio betonas gali įtrūkti

Ar jis pradės veikti iškart po įdiegimo? Taip Taip

2. Montavimo laiko palyginimas (vienas asmuo, vienas inkarinis varžtas)

Šešiakampio flanšo savaime pjaunantis betono inkaro varžtas: maždaug 40–60 sekundžių (gręžimas + valymas + įkišimas)

Tradiciniai išsiplėtimo inkaro varžtai: maždaug 90–120 sekundžių (gręžimas + valymas + įkišimas + sriegimas + priveržimas)

3.Perdirbimo ir remonto išlaidos

Šešiakampio flanšo savaime pjaunantis betono inkaro varžtas: Montavimo metu sukimo momento veržliaraktis gali lengvai valdyti sukimo momentą ir nesulaužys betono.

Tradiciniai išsiplėtimo inkaro varžtai: Montavimo metu buvo naudojama per didelė jėga, dėl kurios betonas įtrūko. Būtina pašalinti seną dalį ir išgręžti naują skylę, o tai užima daug laiko ir gali turėti įtakos išvaizdai.

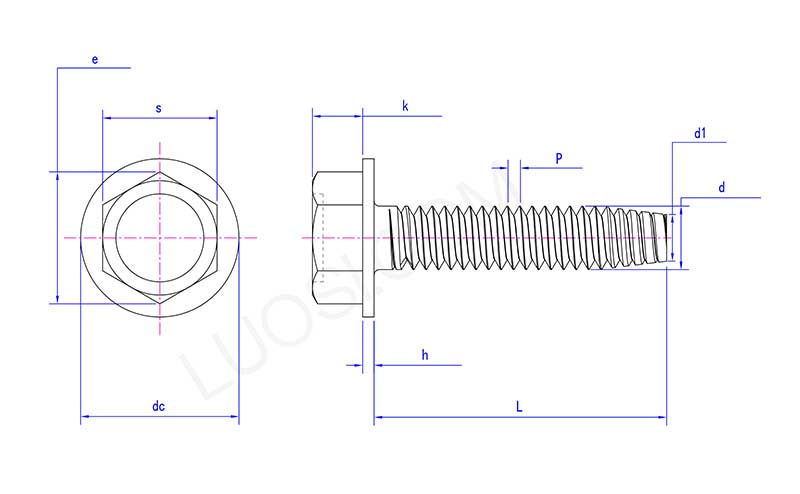

Hexagon Flange Self Cutting Concrete Anchor Bolt

Pirm	#2	#3
P	56	48
s maks	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k maks	0.05	0.055
k min	0.04	0.044
dc maks	0.166	0.177
de min	0.154	0.163
h maks	0.016	0.016
val min	0.01	0.01
d maks	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
