Metrinio tipo F 12 taškų flanšo varžtas

Metrinio tipo F 12 taškų flanšo varžtai užtikrina didesnį sukimo momentą, kad būtų galima saugiai priveržti neslystant. Jie gali būti naudojami tiek baldų tvirtinimui, tiek mechanizmų surinkimui. Xiaoguo® yra profesionalus tvirtinimo detalių gamintojas, turintis ilgametę patirtį ir gali jas pritaikyti pagal jūsų poreikius.

Siųsti užklausą

Prekės aprašymas

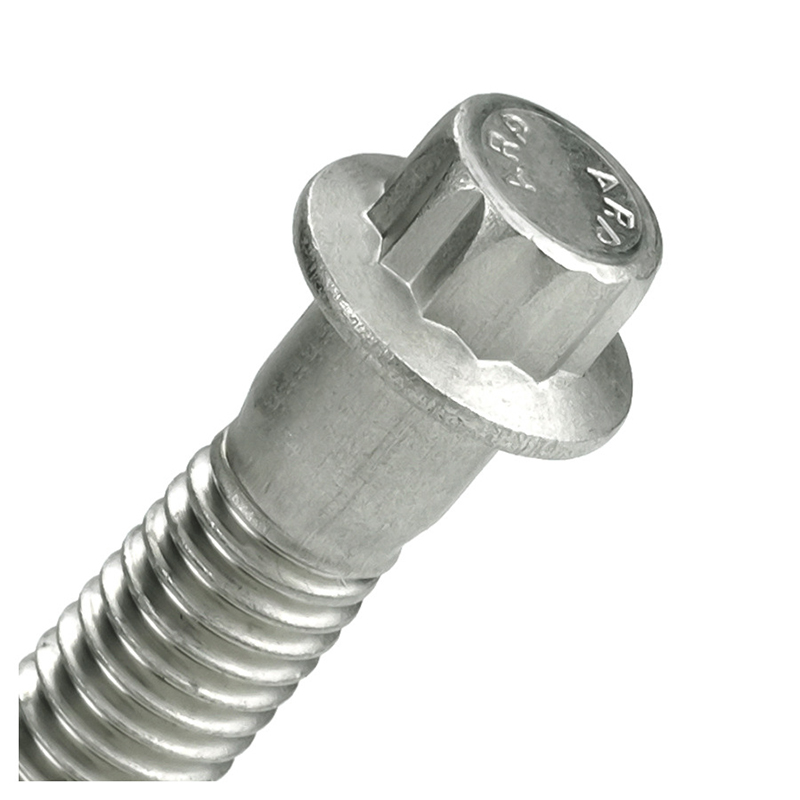

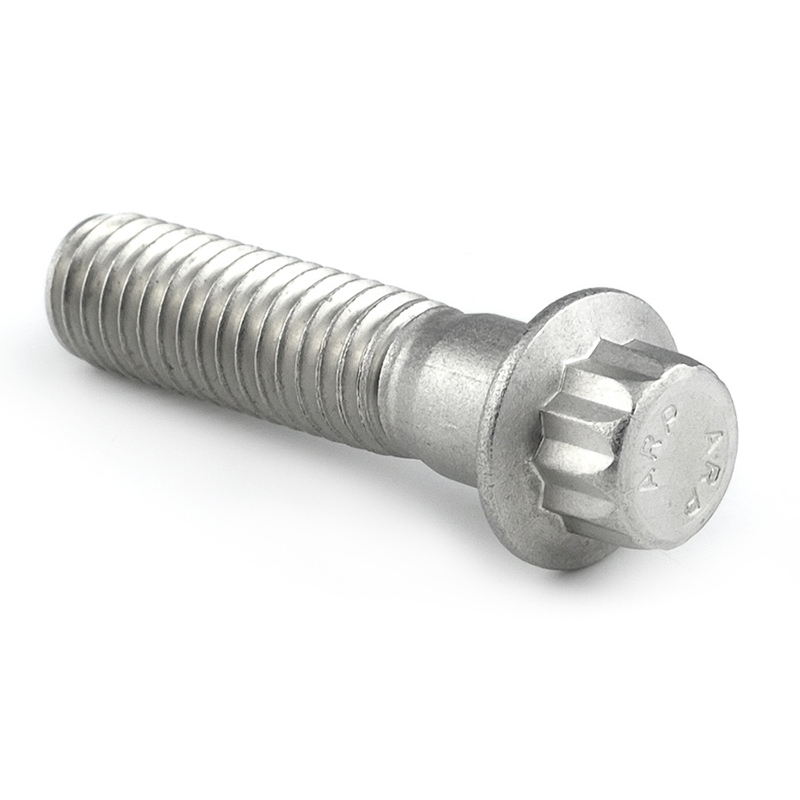

Metrinio tipo F 12 piontinio flanšo varžto galvutės konstrukcija yra labai ypatinga, su 12 kampų. Jo apačioje yra F formos flanšo plokštė. Ši flanšo plokštė prilygsta didelei tarpinei, kuri gali padidinti kontakto plotą su prijungta medžiaga ir padaryti jungtį stabilesnę.

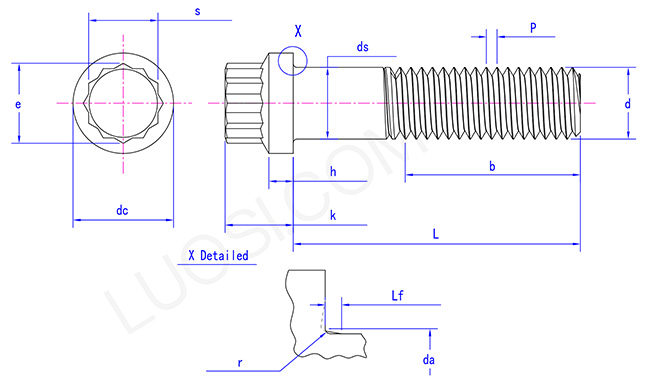

Metric type F 12-Piont flange screw

Savybės

Metrinio F tipo 12 taškų flanšo varžto ypatybė yra unikali 12 kampų ir F tipo flanšo plokštės struktūra. 12 kampų suteikia daugiau jėgos taikymo taškų, todėl priveržimas tampa tikslesnis ir sklandesnis. F tipo flanšas ne tik išsklaido slėgį, bet ir neleidžia varžtams įsmigti į fiksuotą medžiagą, taip dar labiau padidindamas jungties stabilumą.

Metrinio tipo F 12 taškų flanšo varžtai su pjūkliniu flanšu. Priveržus, šie dantys įkando paviršių, todėl mechaninė įranga (pvz., konvejerio juostos ritinėliai ar siurblio laikikliai) neatsilaisvins dėl vibracijos. Jums nereikia pridėti jokių papildomų fiksavimo poveržlių.

Metrinio tipo F 12 taškų varžtai greičiau montuojami ant nelygių paviršių. Dantyta dugnas gali kompensuoti nedidelius defektus. Tai labai naudinga jungiant varžtus prie ketaus ar tekstūruotų metalų, nes lygūs flanšai gali nuslysti. Jo sukibimas stipresnis. Dantytas dugnas gali būti įkomponuotas metalu ir yra atsparesnis vibracijai nei lygūs flanšo tipo varžtai. Jis dažnai naudojamas žemės ūkio įrangoje arba kompresorių bazėse.

Produkto parametrai

Pirm	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds maks	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s maks	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc maks	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h maks	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
val min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k maks	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf maks	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Metriniai F tipo 12 taškų flanšiniai varžtai tinka pažeistoms skylėms taisyti. Dantyta konstrukcija gali veikti kaip inkaras prie susidėvėjusio sriegio ir gali būti naudojamas kaip laikinas senos įrangos pataisymas prieš techninę priežiūrą. Jie gali atlaikyti terminį ciklą. Dantytas flanšas išlaiko sukibimą, kai metalas plečiasi arba susitraukia, todėl puikiai tinka išmetimo kolektoriams arba orkaitės komponentams.
