Metrikos U 12 PIONT flanšo varžtas

Metrikos U 12 tipo „Piont“ flanšo varžtai puikiai tinka tiksliems ir saugiems įrenginiams. „Xiaoguo®“ gamykla gali patenkinti jūsų poreikius. Mes gaminame pagal ASME/ANSI B18.2.5M 2009 m. Įgyvendinimo standartą. Užsisakykite dabar ir gaukite patikimus varžtus, kurių jums reikia.

Siųsti užklausą

Prekės aprašymas

Metrinio tipo U 12 „Piont“ flanšo varžtas turi 12 kampų. Priveržus, jis turi didesnę kontaktinę sritį ir gali pritaikyti didesnį sukimo momentą. Po varžtu yra U formos flanšo plokštė, kuri gali padidinti kontaktinę plotą sujungta dalimi ir išsklaidyti slėgį.

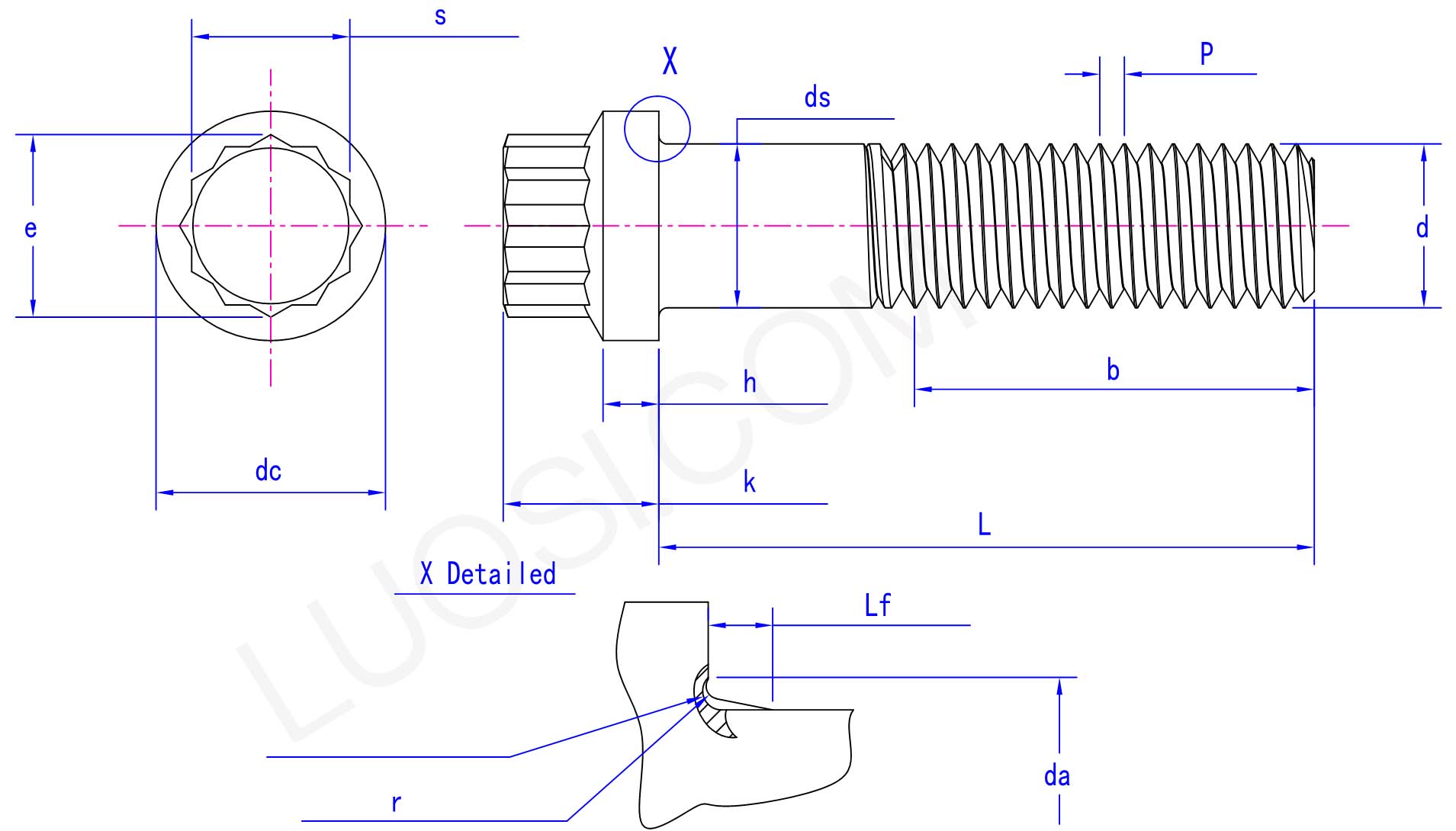

Metric Type U 12 Piont Flange Screw

Funkcijos ir parametrai

U 12 taškų varžtai yra atsparūs druskos purškimo korozijai. Apatinio pjūvio konstrukcija dažnai naudojama nerūdijančio plieno, kuris gali sumažinti plyšių koroziją. Flanšo sandarinimo paviršiai yra idealūs laivų turėklų ar pakrančių infrastruktūros pasirinkimai. Jie gali užkirsti kelią atsipalaidavimui. Dantytame flanšo apatiniame paviršiuje yra pritvirtintas paviršius, tinkamas pramoniniams vibratoriams ar generatorių laikikliams, kuriems nereikia fiksavimo poveržlių.

Turbinos išmetimo kolektoriui pritvirtinti naudojami metriniai U 12 tipo „Piont“ flanšo varžtai. Kolektoriaus nuotėkis sumažins turbinos efektyvumą. Jie gali atlaikyti 900 ° C šiluminį ciklą. U formos griovelis gali užkirsti kelią flanšui deformuotis, kai jis bus įtemptas. Kai bus tepamas nikelio anticking agentas, vario pastas sudegs. Pakeiskite jį kas 50 000 mylių nuvažiuotą; Šiluminis nuovargis gali sukelti išmetimo vamzdį.

Metrinio tipo U 12 taškų varžtai naudojami vėjo turbinų pavarų dėžės dangčiams pritvirtinti. Turbinos vibracija gali sukelti tradicinius varžtus. Jie gali užrakinti dangtelio plokštelę daugiau nei 20 metų. Apatinė supjaustyta dalis gali vaidinti įtaką šoko absorbcijai. Naudojant 12 taškų sukimo momento daugiklį aukštyje, nepakankamas įtempimas gali sukelti dulkes patekti ir sugadinti pavaras.

Metrinio tipo U 12 „Piont“ flanšo varžtas turi ypač stiprią tvirtinimo jėgą. 12 kampų konstrukcija leidžia jam atlaikyti didesnį sukimo momentą. Be to, U formos flanšas padidina trintį, todėl sunku atsipalaiduoti net vibruojančioje aplinkoje. Jie yra labai patikimi ir visą laiką gali išlaikyti ryšio dalis stabilias.

Produkto parametrai

Pirmadienis	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
Ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
S Maks	5	6	8	10	12	14	16	20	24	30	36
S min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC MAX	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
H Maks	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
K Maks	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Taip Maks	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
LF Maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r maks	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
