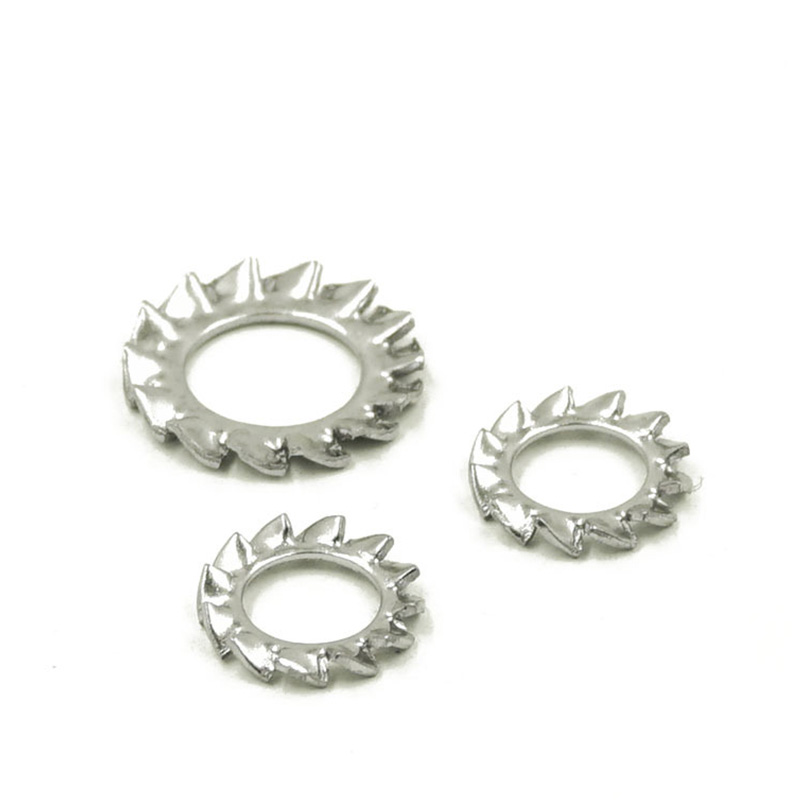

Išorinės dantytos užrakto poveržlės

Įsigykite Xiaoguo® išorines dantytas dantytas užrakinimo poveržles, kurios puikiai tinka didelių dydžių tvirtinimo detalėms. Išoriniai poveržlių dantys suteiks didesnį fiksavimo plotą, kai naudojami su didelio dydžio tvirtinimo detalėmis, todėl efektas bus patikimesnis.

Siųsti užklausą

Prekės aprašymas

Išorinių dantytų dantytų užraktų poveržlių tipai daugiausia klasifikuojami pagal tokius aspektus kaip danties formos struktūra, laikomoji jėga ir specialios funkcijos.

(1) DIN 6798

DIN 6798 standartas yra plačiausiai naudojama išorinių dantytų užraktų poveržlių specifikacija, kurią daugiausia sudaro trys formos:

①Išorinis dantytas fiksavimo žiedas

Dantys yra ant išorinio žiedo ir yra išdėstyti persidengdami, užtikrindami didžiausią kontaktinį plotą.

②Vidinis dantytas fiksavimo žiedas

Dantys yra ant vidinio žiedo ir tinka mažos galvutės varžtams.

③Kūginis briaunotas fiksavimo žiedas

Kūginė konstrukcija, 90° įdubimo kampas

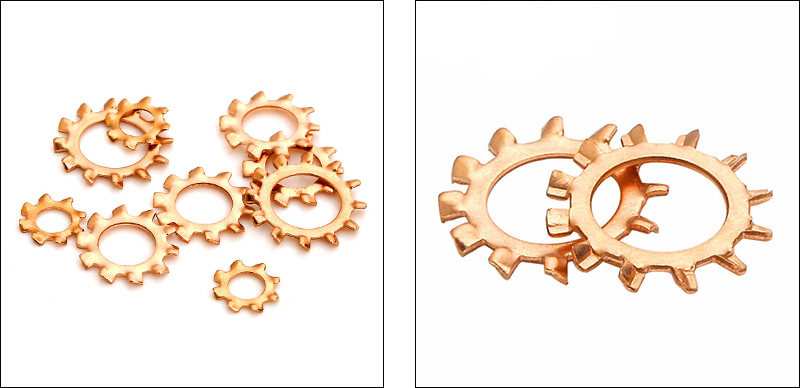

Outer Serrated Toothed Lock Washers

(2) BW prieš EOW

Pagal apkrovos stiprumo klasifikaciją išorinės dantytos dantytos užrakto poveržlės skirstomos į standartinio tipo ir didelio našumo tipus.

① BW standartinis tipas

Jis turi reguliarų dantų gylį, tinka įprastam pramoniniam naudojimui ir įprastiems montavimo darbams. Bendras naudojimas: elektronikos prekės, bendroji technika, automatikos įranga.

② EOW sunkiasvoris tipas

Jis aprūpintas gilesniais dantimis ir geresne apsauga nuo atsipalaidavimo, tinka vietoms, kuriose yra didelė vibracija ir didelė apkrova. Įprastas naudojimas: automobilių dalys, aukštos vibracijos mašinos, statybos projektai ir plieninės konstrukcijos.

(3) Speciali funkcija

①EOW sutapimas

Speciali persidengianti danties struktūra, specialiai sukurta santykinai silpno sukimo momento darbams. Palyginti su įprastu išorinių dantų tipu, jis tinka nelygiems atraminiams paviršiams, turi didesnį kontaktinį plotą ir yra palankus apkrovos paskirstymui.

②Didelė / siaura juosta

Atsižvelgiant į skirtingų taikymo erdvių reikalavimus, (RDEFL/RDIFL) ir (RDIFS) pateikiami skirtingi kontaktinio ploto poreikiai.

③ Dviguba poveržlė RDD

Tiek vidinis, tiek išorinis paviršiai yra dantyti, tinka naudoti ten, kur reikalingi aukštesni apsaugos nuo atsipalaidavimo reikalavimai.

DUK

(1) Ar išorinės dantytos dantytos užrakto poveržlės yra veiksmingos prieš didelę vibraciją?

Taip, išorinė danties tarpinė labiau tinka didelės vibracijos aplinkoje nei vidinė danties tarpinė, nes ji turi didesnį kontaktinį plotą tarp dantų ir gilesnį sukibimą.

(2) Ar dantys nepažeis minkštų medžiagų, tokių kaip aliuminis ar plastikas?

Teisingai. Aštrūs dantys įsigilins į minkštesnes medžiagas ir paliks įlenkimus ar net įtrūkimus. Aliuminio dalims galite įdėti plokščią poveržlę tarp užrakto poveržlės ir ruošinio, kad ji atliktų buferinį vaidmenį. Kalbant apie plastikines dalis, nenaudokite išorinių dantų poveržlių tiesiogiai. Geriau rinkitės vidines dantų poveržles arba naudokite didesnę plokščią poveržlę.

(3) Koks yra tipinis spyruoklinio plieno išorinių dantytų dantytų užrakto poveržlių kietumas?

Po terminio apdorojimo kietumas paprastai būna HRC 40–50 (apie 400–530 HV).

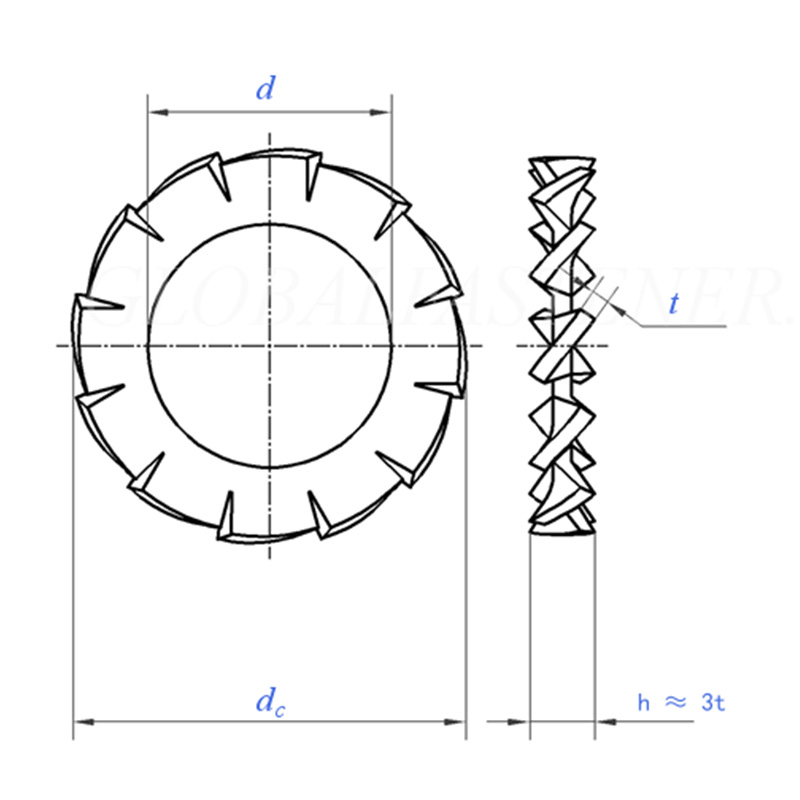

Outer Serrated Toothed Lock Washers

Dydis		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominalus dydis	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominalus dydis	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Dantų skaičius	min	9	9	9	9	10	11	11	12	14	14
už 1000 vienetų/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Vardiniam sriegio skersmeniui		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Dydis		10.5	13	15	17	19	21	23	25	28	31
d	min = nominalus dydis	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominalus dydis	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Dantų skaičius	min	16	16	18	18	18	20	20	20	22	22
už 1000 vienetų/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Vardiniam sriegio skersmeniui		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
