Projekcinės suvirinimo smeigės

Projekcinės suvirinimo smeigės turi nedidelius išsikišimus. Suvirinimo proceso metu jie išsilydys ir tvirtai sukibs su metaliniu paviršiumi. Jie taikomi automobilių komponentams, metaliniams rėmams ar buitinės technikos surinkimui. Xiaoguo® gamykla yra pilnai įrengta ir gali priimti masinius užsakymus.

Modelis:JIS B1195-1994

Siųsti užklausą

Prekės aprašymas

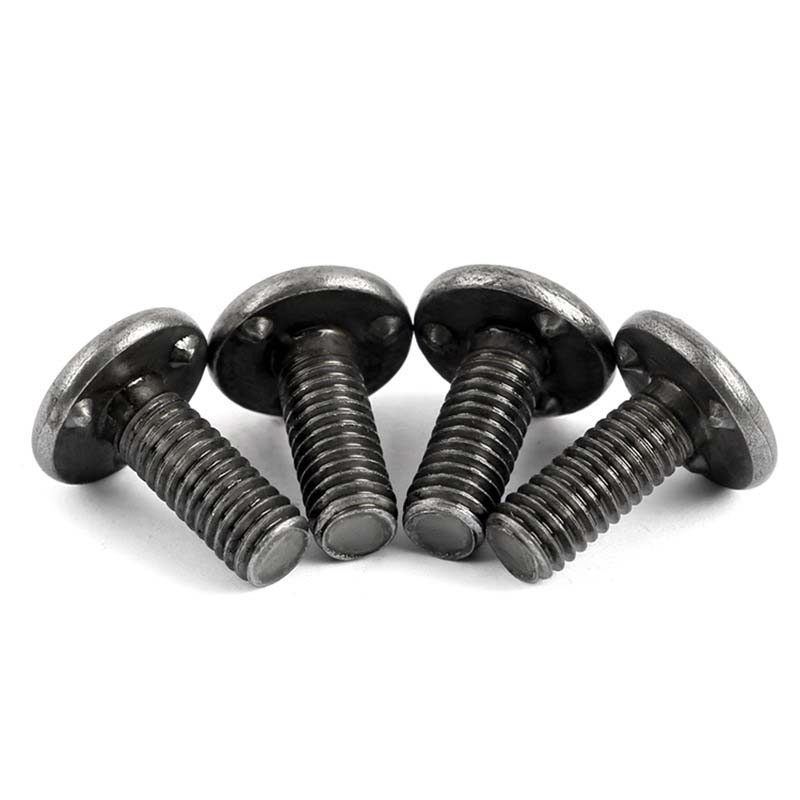

Projekcinės suvirinimo smeigės daugiausia sudarytos iš varžto ir galvutės su specialia pakelta konstrukcija. Jie gali būti derinami su veržlėmis ar kitais komponentais su vidiniais sriegiais. Šios iškyšos gali būti sudarytos iš kelių mažų cilindrinių, žiedo formos ar kitų specifinių formų.

Funkcijos ir programos

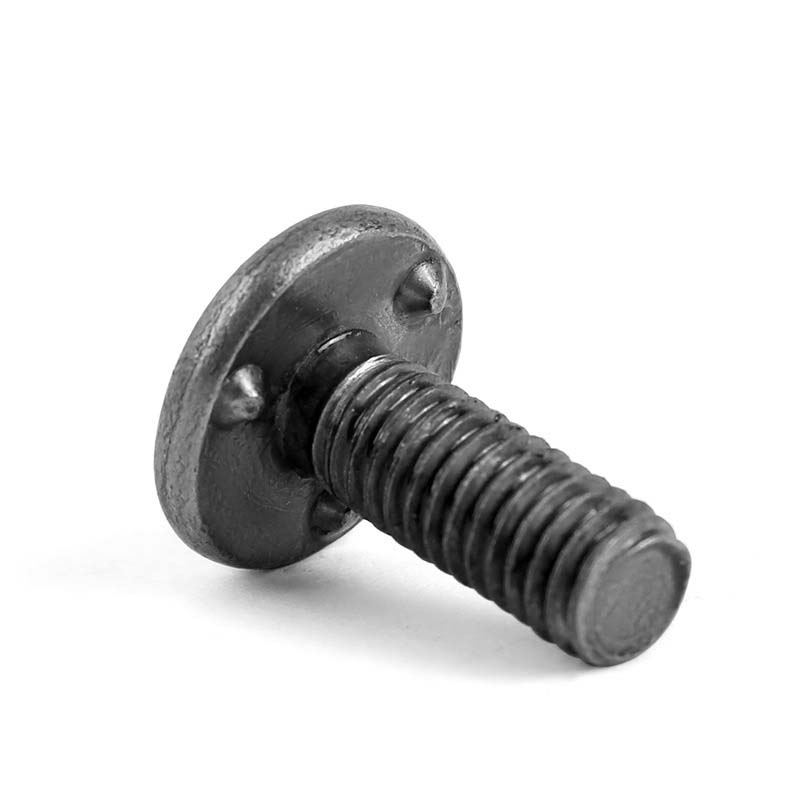

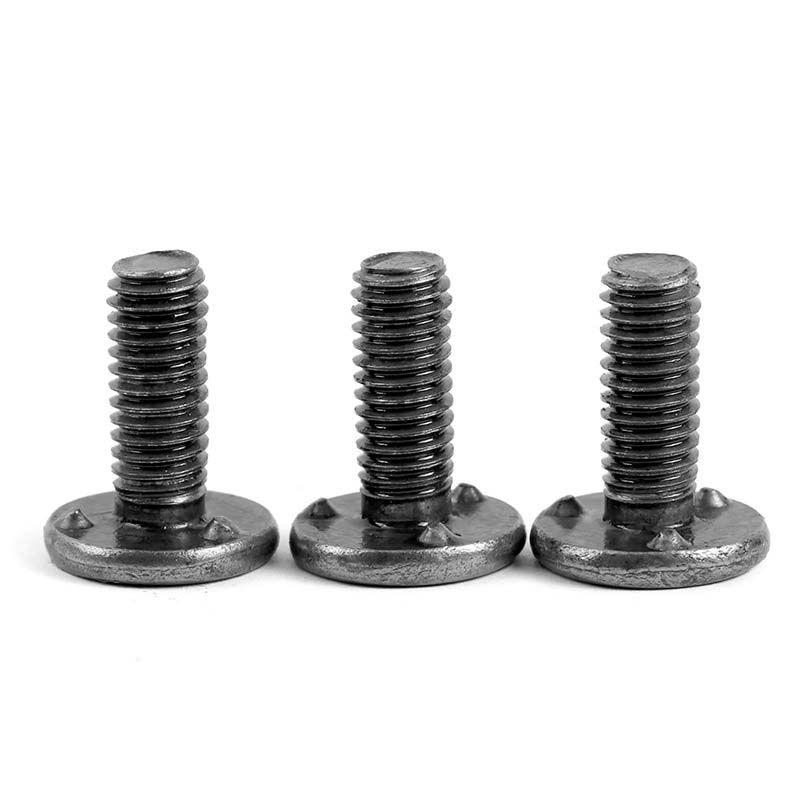

Unikalios suvirinimo smeigės galvutės iškyšos su 3 iškyšomis po galvute leidžia tiksliai koncentruoti srovę suvirinimo metu, užtikrinant stabilų ir patikimą suvirinimo procesą bei reikšmingą suvirinimo kokybę. Dėl koncentruotos jėgos ant iškyšų, šiluminis poveikis kitoms suvirinimo dalims suvirinimo metu yra santykinai mažas, o tai gali gerai išlaikyti originalias suvirinimo savybes ir išvaizdą ir nesukels pernelyg didelės deformacijos ar žalos dėl suvirinimo.

Projekcinės suvirinimo smeigės yra lengvai suvirinamos ir labai tvirtos. Srovė koncentruojama išsikišusioje galvos dalyje, greitai sujungiant smeigę su ruošiniu. Šis metodas yra daug efektyvesnis nei įprastas suvirinimo būdas. Ji turi savo pozicionavimo funkciją. Montuojant nereikia atlikti sudėtingų padėties nustatymo operacijų. Jis gali automatiškai rasti tinkamą padėtį, žymiai sutaupydamas montavimo laiką.

Suvirinti projekciniai varžtai naudojami elektroninių prietaisų korpusams montuoti. Pavyzdžiui, renkant tokius gaminius kaip kompiuterių pagrindiniai kompiuteriai, mobiliųjų telefonų korpusai ir planšetinių kompiuterių korpusai, jie atlieka labai svarbų vaidmenį. Montuodami komponentus, pvz., standžiojo disko laikiklį, maitinimo šaltinio tvirtinimo rėmą ir ventiliatoriaus atramą pagrindinio kompiuterio korpuso viduje, pirmiausia pritvirtinkite juos atitinkamose korpuso korpuso vietose, o tada pritvirtinkite šiuos priedus naudodami varžtų sriegius.

Projekcinės suvirinimo smeigės naudojamos statant plienines statybines konstrukcijas. Tokioms konstrukcijoms kaip gamyklos, sandėliai, stadionai, tiltai ir kt., jie dažnai naudojami plieninių sijų ir plieninių kolonų sujungimo mazguose. Pirmiausia smeigės privirinamos prie plieninių sijų arba plieninių kolonų galų, o po to plieninės sijos ir plieninės kolonos sujungiamos varžtais ar kitais jungiamaisiais komponentais.

Produkto parametrai

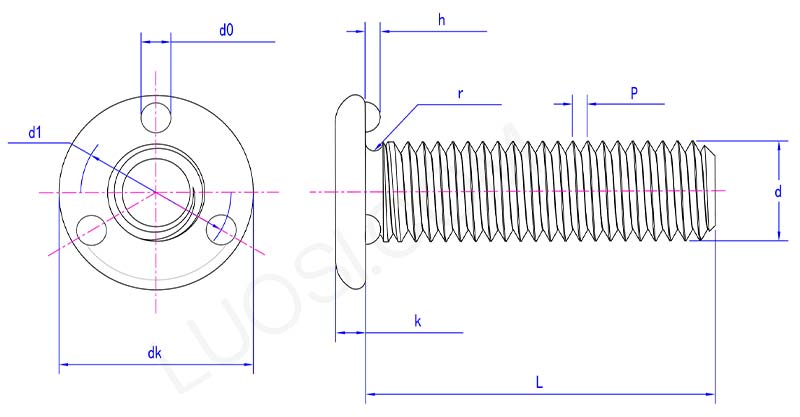

projection weld studs parameter

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	10.4	12.4	14.4	18.4	22.4	26.4
dk min	9.6	11.6	13.6	17.6	21.6	25.6
k maks	1.5	2	2.2	2.7	3.7	4.7
k min	1.1	1.6	1.8	2.3	3.3	4.3
r maks	0.5	0.6	0.7	0.9	1.2	1.4
r min	0.2	0.2	0.25	0.4	0.4	0.6
d0 maks	1.75	2.25	2.75	3.25	4.25	4.25
d0 min	1.25	1.75	2.25	2.75	3.75	3.75
h maks	0.8	0.8	0.9	0.9	1.1	1.1
val min	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
