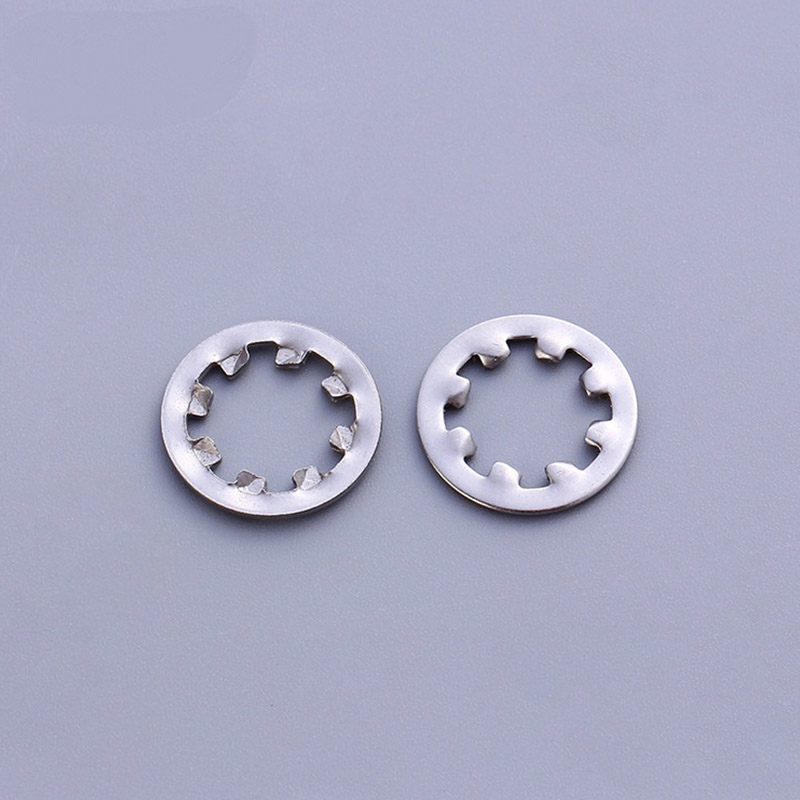

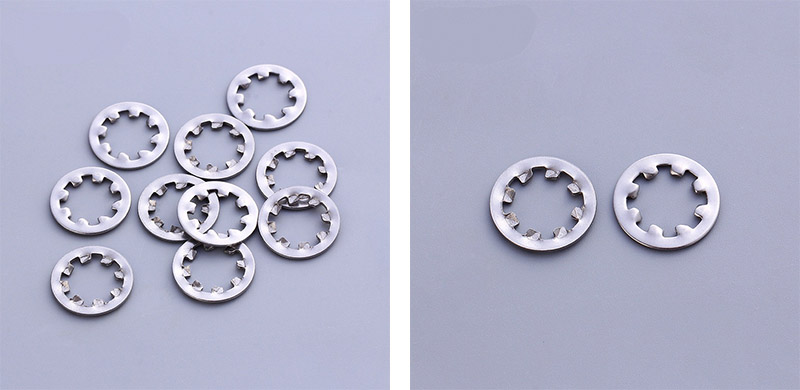

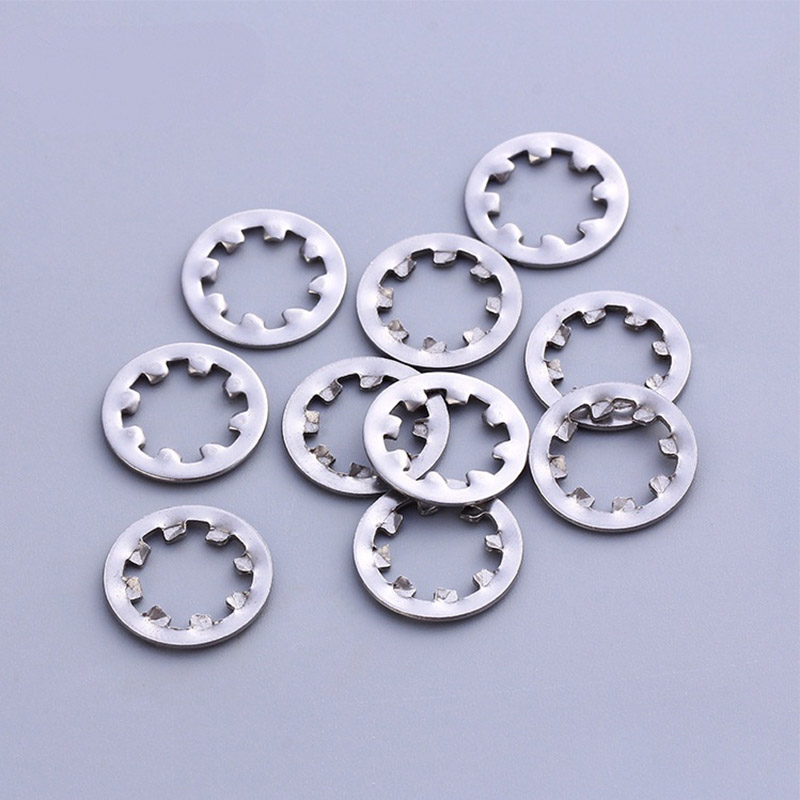

Standartinės vidinės dantų fiksavimo poveržlės

Sraigtams su maža galvute idealus pasirinkimas yra įsigyti Xiaoguo® Standard Internal Tooth Lock Washers. Vidinio danties konstrukcija užtikrina, kad visi dantys gali liestis su varžto galvute ir taip pasiekti efektyvų fiksavimą.

Siųsti užklausą

Prekės aprašymas

Standartinės vidinės dantų užrakto poveržlės yra tam tikros rūšies poveržlė, apsauganti nuo atsipalaidavimo, su viduje išsidėsčiusiomis į dantis panašiomis struktūromis ant paviršiaus. Jo forma yra plonas metalinis žiedas su aštriu danties žiedu viduryje ir lygiu ir plokščiu išoriniu apskritimu. Priveržiant varžtą, šie dantys įsikiš į varžto galvutę ir įrangos komponento paviršių, remdamiesi trinties jėga ir įkandimo jėga, kad varžtas neatsipalaiduotų. Paprasčiau tariant, tarp varžto galvutės ir įrangos komponento paviršiaus pridedamas „užraktas“, neleidžiantis varžtui atsilaisvinti įrenginio veikimo metu dėl didelio vibracijos dažnio.

Darbo principas

Standartinių vidinių dantų užrakto poveržlių jungties veikimo principas iš tikrųjų yra gana paprastas. Jis daugiausia remiasi dviem funkcijomis: „dantų suspaudimas + elastinis spaudimas“, kad būtų išvengta atsipalaidavimo.

(1) Dantų griežimas

Standartinių vidinių dantų fiksavimo poveržlių vidinis žiedas turi keletą aštrių dantų. Priveržus varžtą arba veržlę, šie dantys prasiskverbs į du besiliečiančius paviršius:

Apatinis varžto galvutės / veržlės paviršius (metalinis paviršius).

Ruošinio paviršius (kartais net prasiskverbiantis į dažų ar oksido sluoksnį)

Įkišus dantis, atrodo, kad po varžto galvute būtų įdėtas „mini blokavimo įtaisų“ žiedas. Jei varžtas pats bandys suktis atgal, šie dantys tvirtai jį sugriebs ir neleis judėti, taip išvengdami atsipalaidavimo.

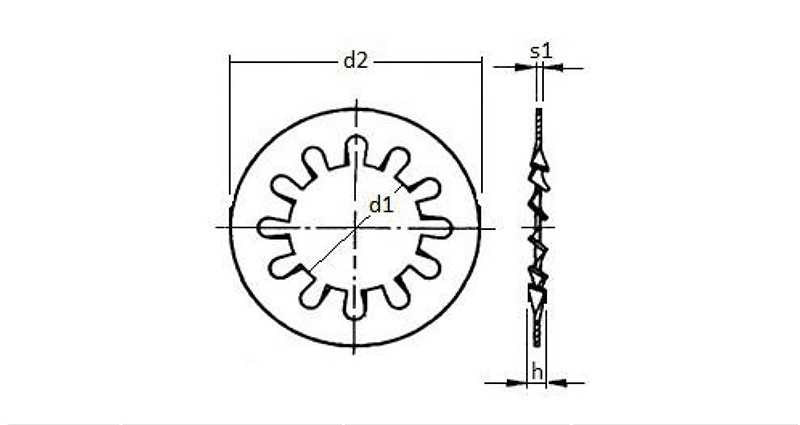

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Pateikta informacija ir brėžinys yra tik nuoroda

(2) Elastinis slėgis

Pati skalbyklė yra elastinga. Priveržus standartines vidines danties fiksavimo poveržles išlygina, tačiau jų medžiaga visada stengiasi grąžinti pradinę formą, todėl nuolat generuoja atvirkštinę trauką ir atšokimo jėgą aukštyn.

Ši elastinė jėga veikia sriegius, padidindama trintį tarp sriegių. Esant didesnei trinčiai, varžtai natūraliai mažiau atsipalaiduoja.

(3) Bendras šių dviejų efektų poveikis

Mechaninis suspaudimas užtikrina tiesioginį atsparumą posūkiui

Elastinė išankstinė apkrova padidina sriegio trintį ir tuo pačiu kompensuoja nedideles vibracijas ar medžiagos šliaužimą.

Jie abu veikia kartu, užtikrindami, kad standartinės vidinės dantų fiksavimo poveržlės gali veiksmingai užkirsti kelią varžto atsipalaidavimui net aplinkoje, kurioje yra vibracijos, smūgių, šiluminio plėtimosi ir susitraukimo.
