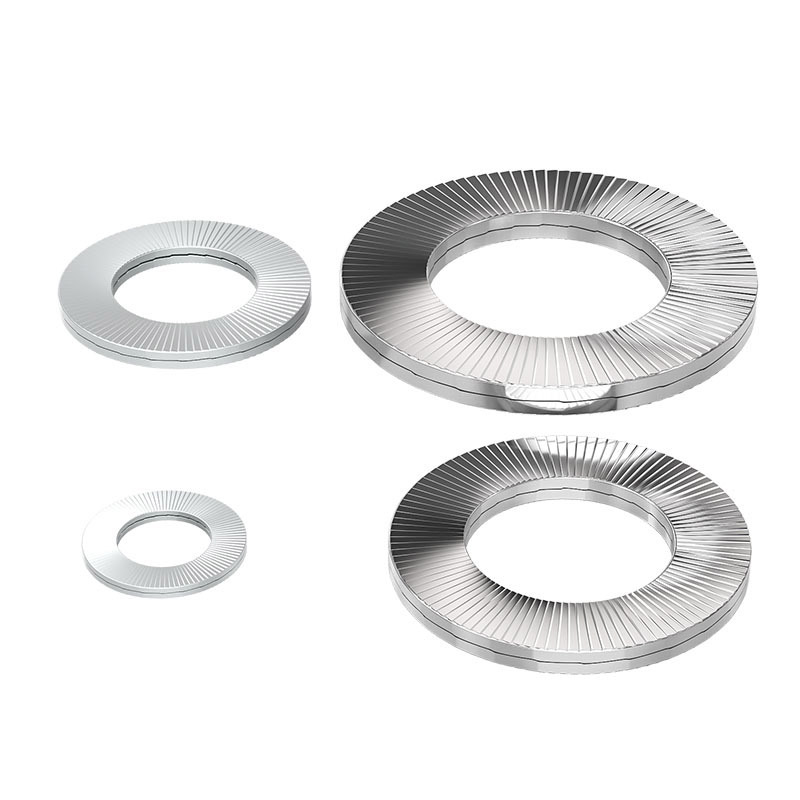

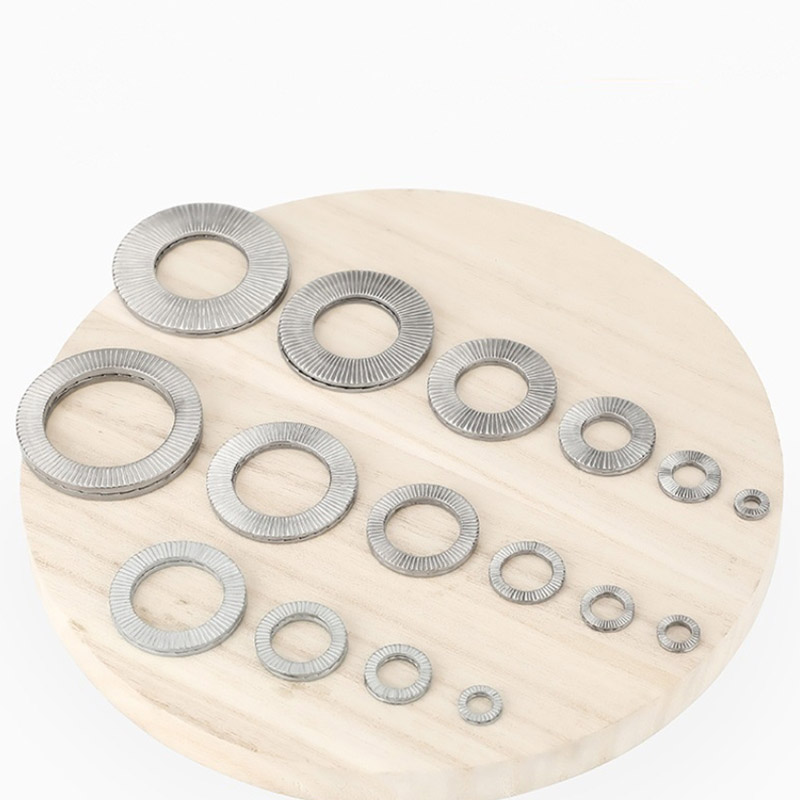

Dvi sulankstomos savaime užsifiksuojančios poveržlės

Dvi sulankstomos savaime užsifiksuojančios poveržlės, tiekiamos Xiaoguo® gamykloje, atsisako įprasto fiksavimo metodo ir taiko įtempimo, o ne trinties, atsipalaidavimo principą, žymiai pagerindamos veikimą.

Siųsti užklausą

Prekės aprašymas

Pagrindinis dviejų sulankstomų savaime užsifiksuojančių poveržlių apsaugos nuo atsipalaidavimo principas yra: išradingai paverčiant žalingą vibracijos energiją į jėgą, reikalingą užrakinti. Užuot pasikliavę tradiciniu atraminio žiedo metodu, kad būtų išvengta atsipalaidavimo dėl „trinties“, buvo priimtas pažangesnis mechanizmas:

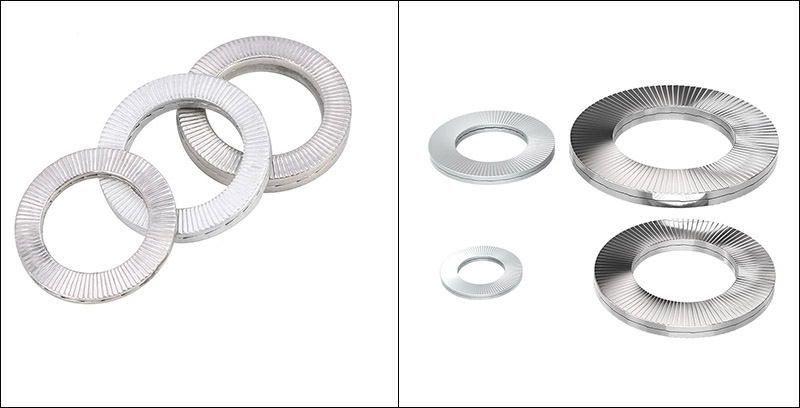

Two Fold Self Locking Washers

(1) Pradinis priveržimas: dvipusė padėtis

Montavimo metu dviejų poveržlių pleišto formos paviršiai sulygiuojami vienas su kitu ir naudojami poromis.

Išorinis fiksavimas: priveržiant radialiniai smulkūs dantys ant dviejų sulankstomų savaime užsifiksuojančių poveržlių išorinio paviršiaus tvirtai įsirėš į veržlės/varžto galvutę ir ruošinio paviršių, sandariai užsandarindami kontaktinį paviršių ir neleisdami paslysti.

Vidinis sulaikymas: šiuo metu pleišto formos paviršiai (dideli dantys), esantys vidinėse dviejų poveržlių pusėse, glaudžiai liečiasi vienas su kitu, tačiau santykinis judėjimas neįvyko, todėl atsiranda vietos tolesniam mechaniniam veiksmui.

(2) Suaktyvinamas atsipalaidavimas: poslinkis, o ne slydimas

Kai įranga veikia vibruojančioje aplinkoje, veržlė pradeda labai nežymiai atsilaisvinti.

Dėl to, kad išorinių radialinių dantų trinties jėga yra daug didesnė nei vidinio pleišto formos paviršiaus, tarp veržlės ir dviejų sulankstomų savaime užsifiksuojančių poveržlių nejudės.

Vienintelis judesys yra tas, kad dvi poveržlės „slysta iš vietos“ viena prieš kitą palei pleišto formos paviršių vidinėje pusėje.

(3) Savaiminio užsirakinimo pasiekimas: pleišto efekto raktas

Kai įranga vibruoja arba patiria svyruojančių jėgų, pleišto formos paviršiaus sukuriama galinga priešprieša iš karto panaikina šias vibracijas. Tai neleidžia varžtui suktis priešinga kryptimi ir paverčia vibracijos energiją į dviejų sulankstomų savaime užsifiksuojančių poveržlių fiksavimo jėgą, todėl pasiekiamas efektas: „tuo labiau jis vibruoja, tuo labiau sugriežtėja“, taip užkertant kelią atsipalaidavimui dėl pagrindinės priežasties.

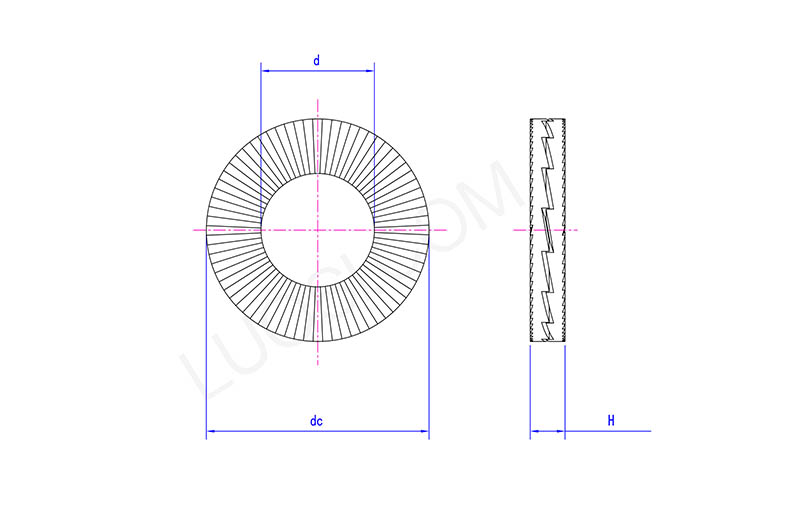

Two Fold Self Locking Washers

Pirm	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
