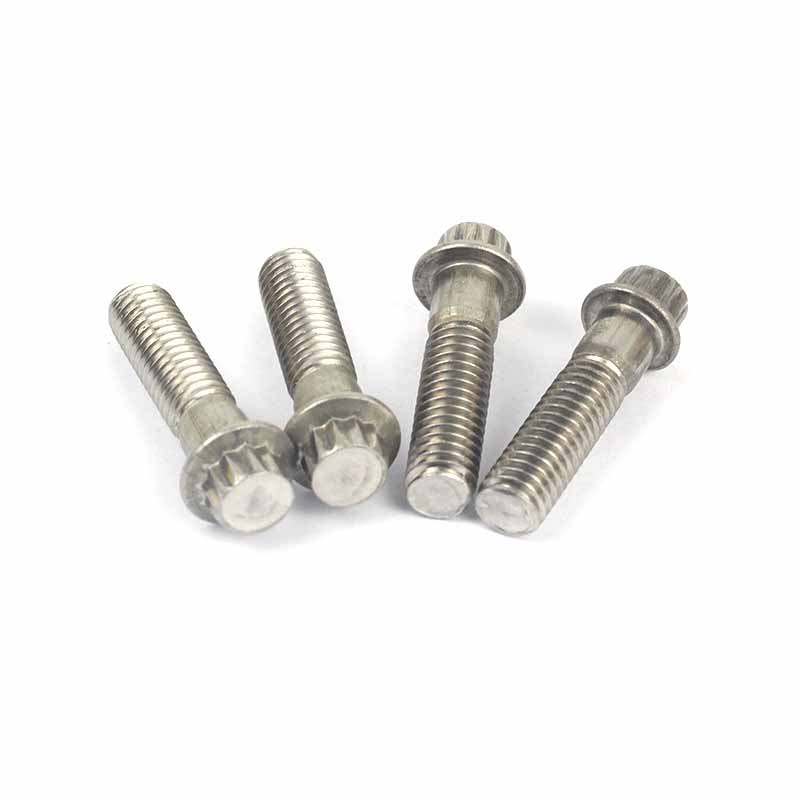

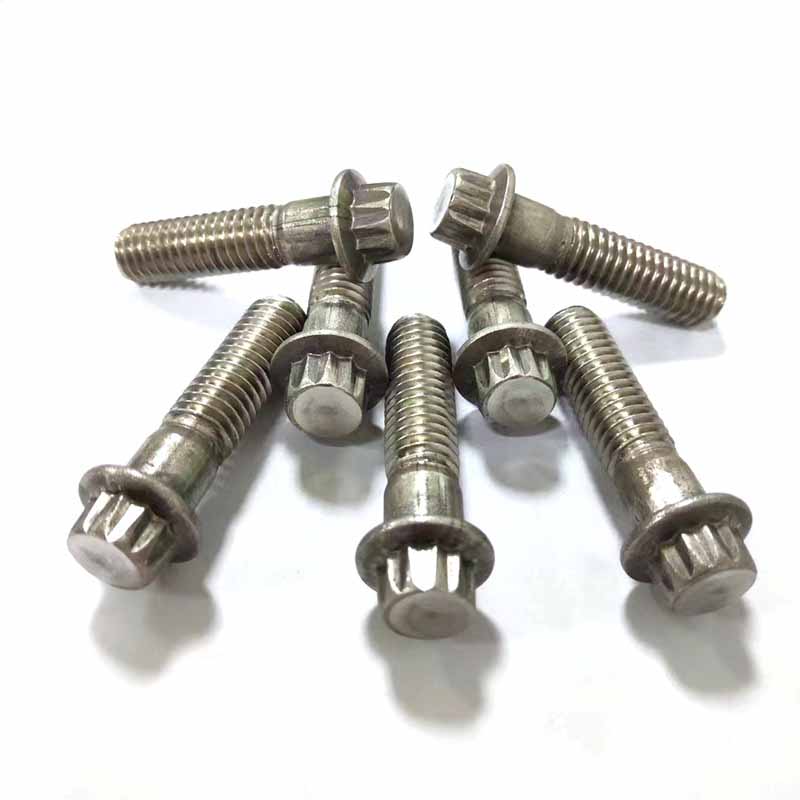

A tipo 12 taškų flanšo varžtas

A tipo 12 taškų flanšiniai varžtai yra tvirtinimo detalės su 12 kampų ant galvutės su flanšo paviršiumi. Jie turi daug kontaktinių taškų ir nėra lengva paslysti, kai priveržiami įrankiais. Xiaoguo® gamykloje pagaminti varžtai yra patvarūs ir atlaiko atšiaurias darbo sąlygas. Galite pateikti užsakymą bet kuriuo metu.

Siųsti užklausą

Prekės aprašymas

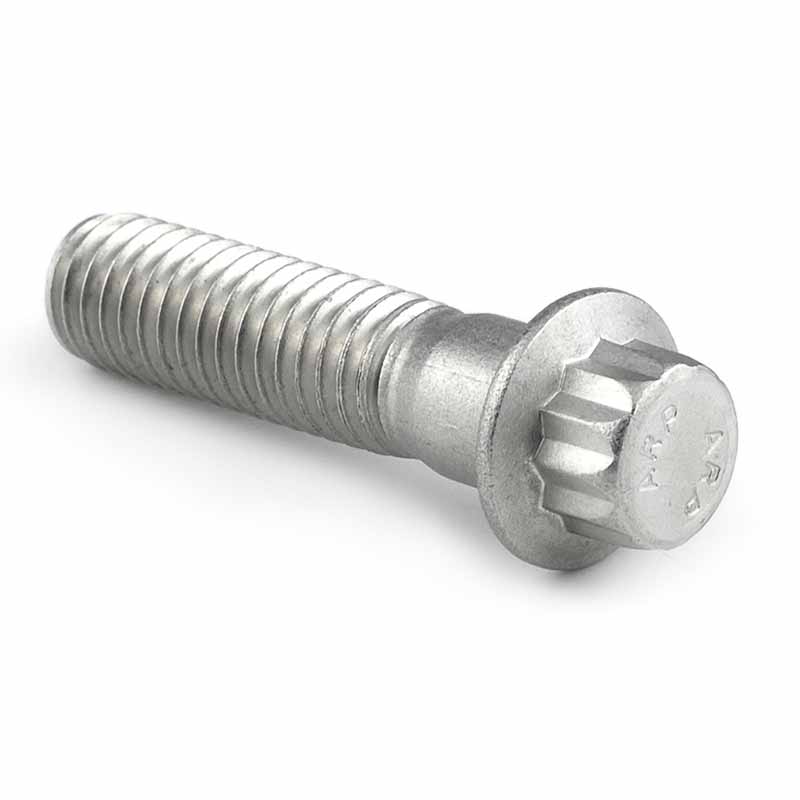

A tipo 12 taškų flanšo varžtas turi 12 kampų prie galvos ir gali būti naudojamas kartu su tam skirtu 12 kampų kištukiniu veržliarakčiu. Po varžto galvute yra flanšo plokštė. Strypo korpusas yra cilindrinis ir turi laiptuotą struktūrą su lygiomis strypo dalimis ir visiškai sriegiuotomis dalimis.

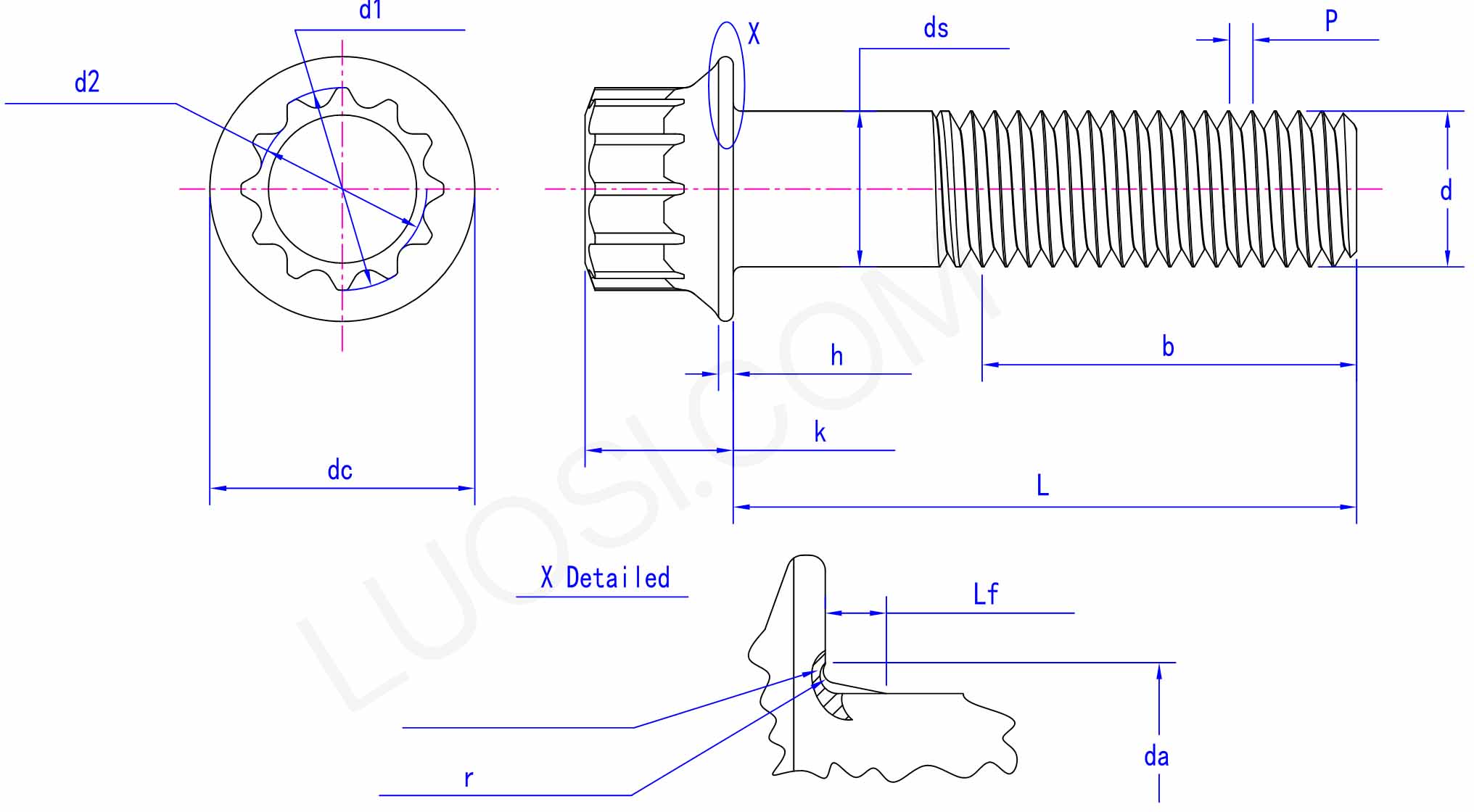

Type A 12 Point Flange Screw

Savybės

A tipo 12 taškų flanšiniams varžtams reikia specialių įvorių. Šie 12 rankovių konstrukcijų leidžia įsukti jas siaurose vietose, kur kiti varžtai negali. Įmontuotas flanšas veikia panašiai kaip tarpiklis, todėl sutaupysite papildomos detalės. Tai labai patogu siauriems variklio skyriams ar valdymo pultams.

A tipo 12 taškų flanšo varžtai gali pagreitinti surinkimo greitį. Flanšo konstrukcijai nereikia atskiro tarpiklio, o 12 kampų pavaros blokas gali priimti daugiau kampų įvores nei šešiakampiai varžtai. Gamybos linijose, kuriose gaminami elektros prietaisai ar mašinos, greitis yra didesnis.

A tipo 12 taškų varžtai gali apsaugoti nuo atsipalaidavimo dėl vibracijos. Flanšas padidina trintį su paviršiumi. Jis gali būti naudojamas siurbliams, kompresoriams ar bet kokiems komponentams, kurie vibruoja, nereikia fiksuoti tarpiklių. Integruoti flanšai gali sumažinti aukštį ir yra labai tinkami elektroniniams įrenginiams ar tiksliams komponentams.

Produkto parametrai

Pirm	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds min	5	6	8	10	12	14	16	20
ds maks	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc maks	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
val min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k maks	5	6	8	10	12	14	16	20
d1 maks	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maks	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r maks	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Privalumai

Didžiausias A tipo 12 taškų flanšo varžtų pardavimo taškas yra tai, kad jie turi ypač stiprią tvirtinimo jėgą. Dėl 12 kampų galvutės konstrukcijos priveržimui naudojant veržliaraktį galima naudoti didesnę jėgą, kad varžtas būtų tvirtai pritvirtintas. Jo atsparumas atsipalaidavimui yra labai akivaizdus gamykloje veikiančiose mašinose ir važiuojančiose transporto priemonėse. Jie gali sumažinti saugos pavojų ir įrangos gedimus, kuriuos sukelia atsipalaidavimas.
