B tipo 12 taškų flanšo varžtai

B tipo 12 taškų flanšo varžtai yra specialiai sukurti projektams, kuriems reikalingas papildomas stabilumas. Priverždami galėsite lengviau valdyti. Flanšo pagrindas gali paskirstyti slėgį ir išvengti žalos. Įmonė Xiaoguo® turi turtingą inventorių. Su mumis galite susisiekti bet kuriuo metu.

Siųsti užklausą

Prekės aprašymas

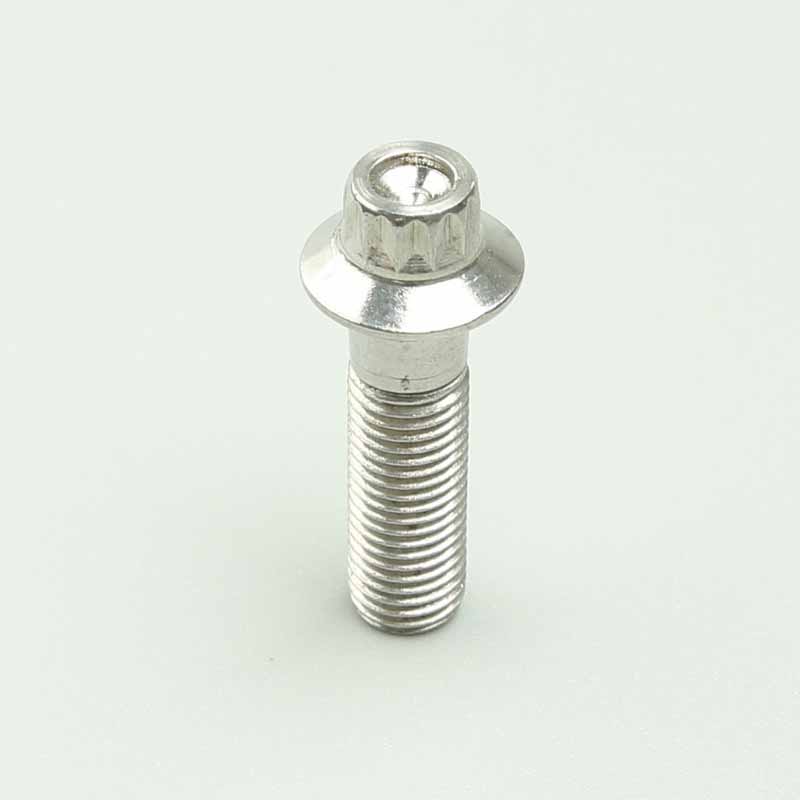

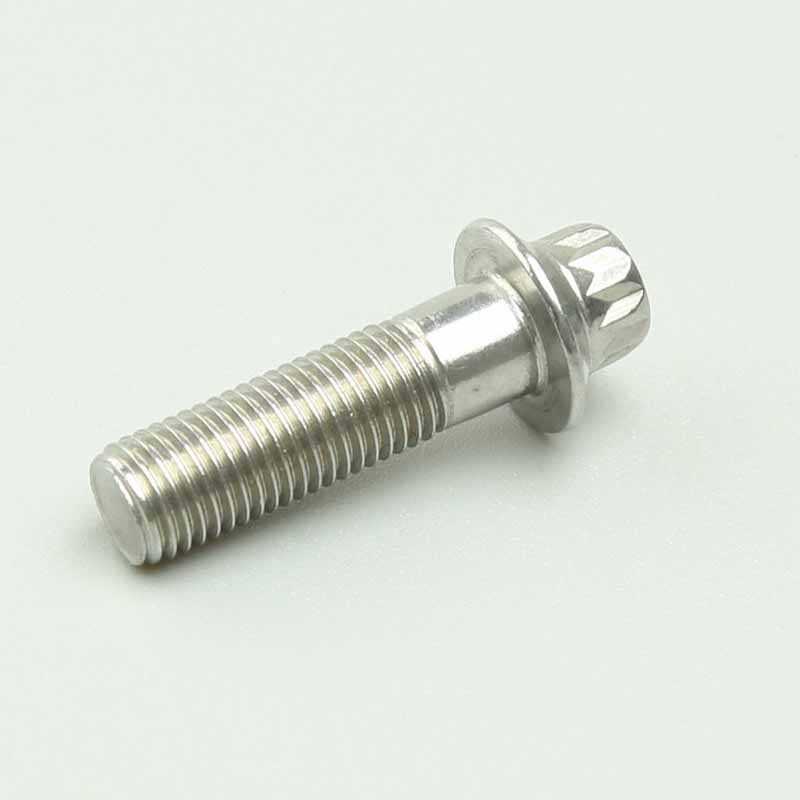

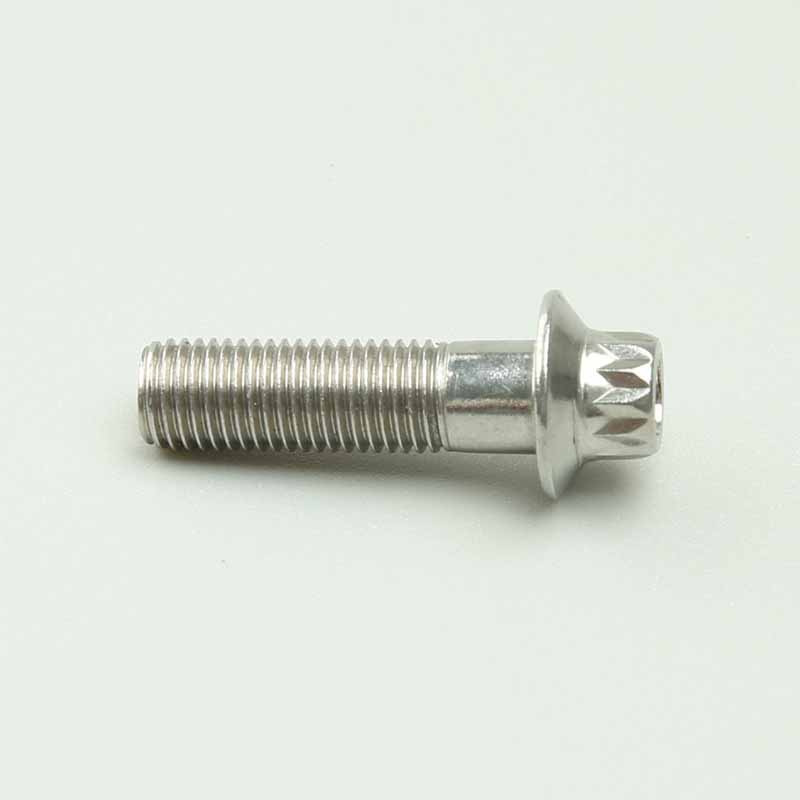

B tipo 12 taškų flanšo varžtaituri 12 kampų priekyje ir flanšinę plokštę apačioje. Lengviau priveržti ir mažesnė tikimybė paslysti. Flanšas apačioje yra tarsi mažas tarpiklis, kuris gali padidinti kontakto plotą su fiksuotu objektu ir atitikti skirtingus montavimo reikalavimus.

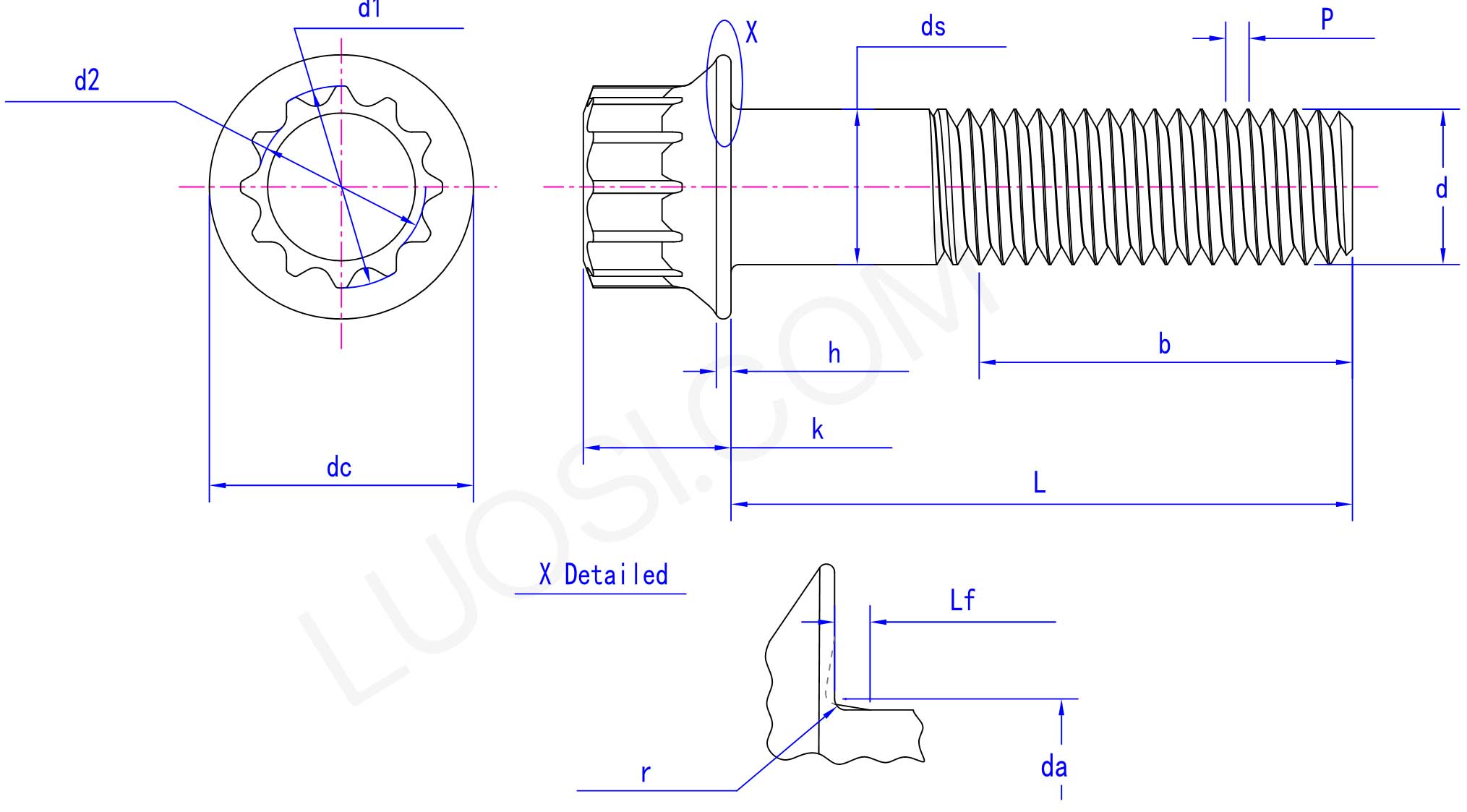

Produkto parametrai

Pirm	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds maks	5	6	8	10	12	14	16	20
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc maks	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
val min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k maks	5	6	8	10	12	14	16	20
d1 maks	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maks	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	5.6	6.7	8	11	13	15	17.5	22
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Taikymas

B tipo 12 taškų varžtai tinka itin žemoms rankovėms. Seklios galvutės konstrukcija tinka tais atvejais, kai negalima priveržti standartinių flanšų varžtų, pavyzdžiui, siauruose variklio skyriuose ar kompaktiškuose elektroniniuose įrenginiuose. Flanšai vis tiek gali būti naudojami kaip įmontuojamos tarpinės. Jis gali būti naudojamas konvejerio juostiniams varikliams arba siurblių pagrindams be fiksuojančių tarpiklių.

B tipas 12 piontvaržtai naudojami žemės ūkio pavarų dėžėms surinkti. Traktoriaus GTV pavarų dėžė yra linkusi į purvą ir smūgius. Jie gali užsandarinti korpuso flanšus visais metų laikais. Dantytas apatinis flanšo paviršius gali įkąsti metalą ir yra atsparesnis vibracijai ir atsipalaidavimui nei lygios tarpinės. Atlikdami lauko techninę priežiūrą, šiems varžtams įsukite 12 taškų smūgines įvores.

Veikimo metu turbina įkais ir taps raudona. B tipo 12 taškų varžtai gali pritvirtinti šilumos izoliacijos plokštę ir neatsilaisvins. Flanšo šiluminio plėtimosi koeficientas sutampa su nerūdijančio plieno izoliacinės plokštės koeficientu, todėl jis gali neleisti deformuotis. Prie išmetimo vamzdžio naudokite 12 taškų elastinį reketinį veržliaraktį. Nenaudokite pakartotinai – terminis ciklas susilpnins metalo stiprumą. Jei jo nėra, laidai išsilydys.

Produkto savybės

B tipas 12piontasflanšiniai varžtai turi unikalią struktūrą. Unikali 12 kampų ir flanšinės plokštės struktūra su 12 kampų leidžia tiksliau priveržti. Flanšo plokštė taip pat gali neleisti varžtams įstrigti fiksuotoje medžiagoje. Paviršius buvo apdorotas cinkavimupadidinti jo atsparumą rūdijimui.
