T3 tipo projekcinės suvirinimo smeigės

T3 tipo projekcinės suvirinimo smeigės yra specialiai sukurtos taškiniam suvirinimui. Jų mažos iškyšos išsilydo ir susilieja su metaliniu paviršiumi. Jie tinka automobilių komponentams, elektriniams rėmams ar metalinėms plokštėms. Xiaoguo® gamykloje yra pakankamai atsargų.

Modelis:IFI 148-2-2002

Siųsti užklausą

Prekės aprašymas

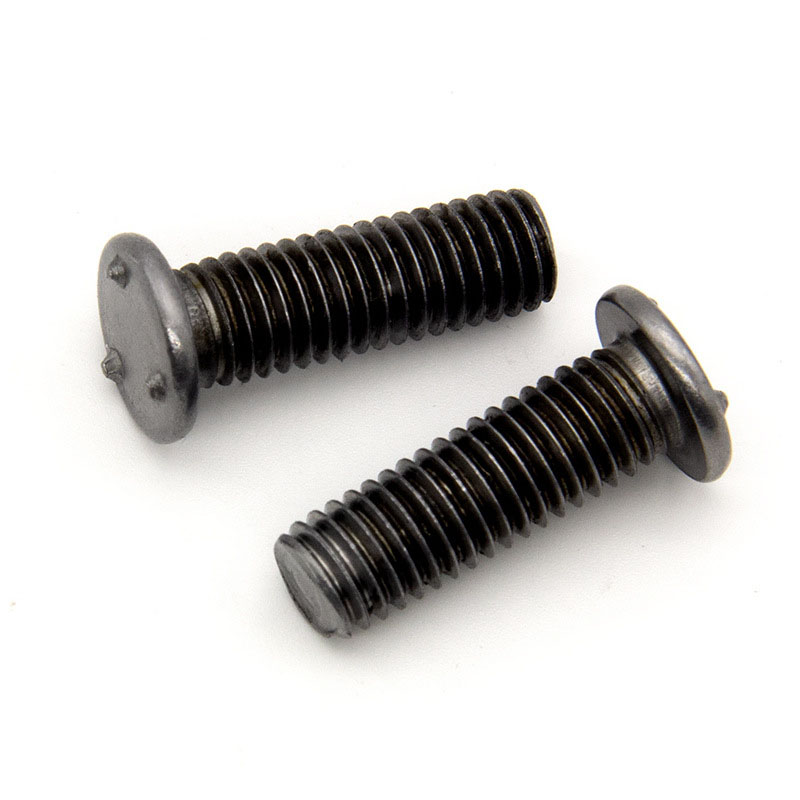

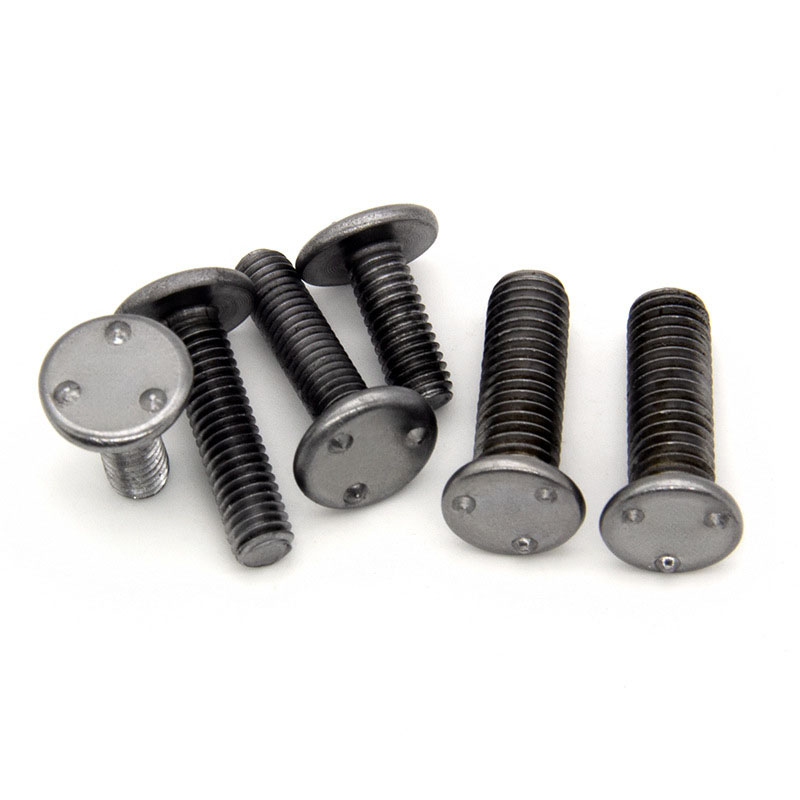

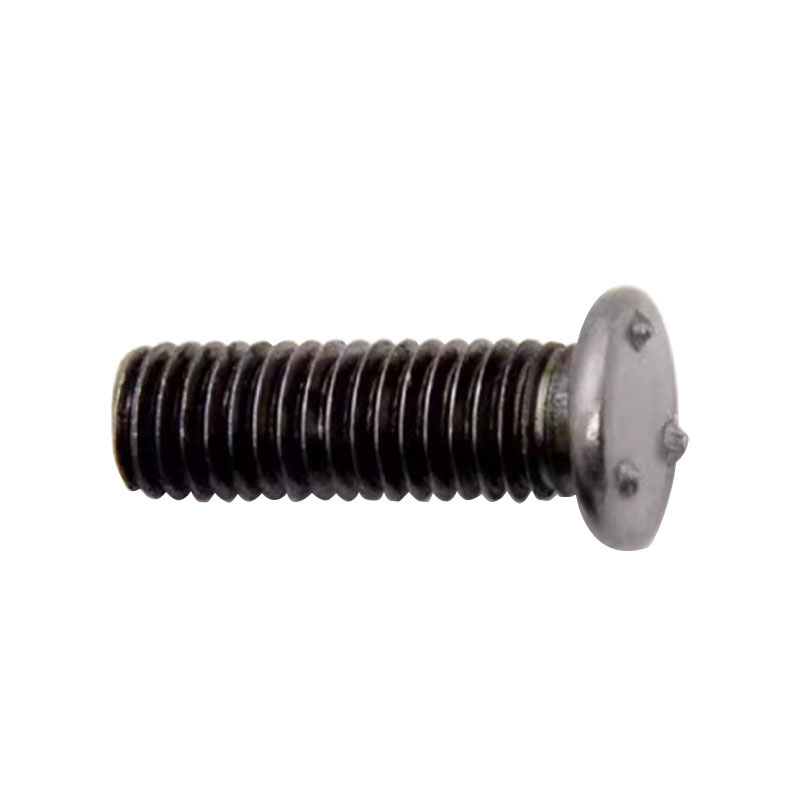

T3 tipo projekcinės suvirinimo smeigės yra jungiamosios detalės, naudojamos suvirinimui ir fiksavimui. Tai metalinis strypas su sriegiais per visą ilgį, o galvūgalyje yra keletas nedidelių išsikišimų, kurie yra labai svarbūs suvirinimo metu. Taip pat yra įvairių ilgių.

Taikymo ypatybės

Surūdijusioms sunkvežimio kėbulo plokštėms taisyti naudojamos T3 projekcinės suvirinimo smeigės. Jie gali supaprastinti priežiūros procesą. Pritvirtinkite jį prie plonos pagrindo plokštės. Antgalis gali perdegti per rūdis ir pasiekti saugų suvirinimą. Naujas fiksuotas kreipiamasis bėgelis gali būti tiesiogiai pritvirtintas prie smeigės naudojant varžtus. Nereikia gręžti skylių sparnuose ar montuoti veržlių.

T3 tipo projekcinės suvirinimo smeigės naudojamos gaminant aliuminio laivinius kreipiamuosius bėgius. Jie tinka jūriniams lydiniams ir gali būti naudojami kaip antikorozinės kreipiamųjų bėgių atramos. Naudojant žemos temperatūros nustatymą, suvirinimas gali būti atliekamas per korpuso šoną be deformacijos. Prisukite nerūdijančio plieno kreipiamąjį bėgelį ant sraigtinės smeigės, esančios viršuje. Jis atsparesnis druskos purškimui nei srieginės jungtys. Gręžimas nesukels nuotėkio.

Metalinių laiptų pakopų sutvirtinimui naudojamos T3 tipo projekcinės suvirinimo smeigės. Jie gali būti naudojami pridedant sukibimo juosteles. Suvirinkite per piršto dangtelį kas 6 colius. Pritvirtinkite neslystančią gumą tiesiai prie smeigės naudodami varžtus. Taškinis suvirinimas gali prasiskverbti per senų laiptų oksido sluoksnį. Jis gali išlaikyti OSHA neslidumo testą be šlifavimo.

Type T3 projection weld stud parameter

Pirm	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk maks	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k maks	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
val min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Produkto funkcija

Išskirtinis T3 tipo projekcinių suvirinimo smeigių bruožas yra išsikišęs dizainas prie galvos. Iškyšos yra vienodo dydžio ir suvirinimo metu gali tiksliai liestis su ruošinio paviršiumi. Kai praeina srovė, šiluma koncentruojasi ties iškyšomis, kurios išsilydo ir susilieja su ruošiniu. Po suvirinimo srieginė kolona ir ruošinys yra glaudžiai pritvirtinti beveik be tarpo.
