Tipo TD projekcinės suvirinimo smeigės

TD tipo projekcinių suvirinimo smeigių konstrukcija yra palanki saugiai sujungimui ant metalinio paviršiaus. Išsikišusi dalis gali sutelkti suvirinimo šilumą, todėl suvirinimo procesas yra greitas ir stabilus. „Xiaoguo® Company“ gamybai griežtai laikosi IFI 148-3-2002 standartų.

Modelis:IFI 148-3-2002

Siųsti užklausą

Prekės aprašymas

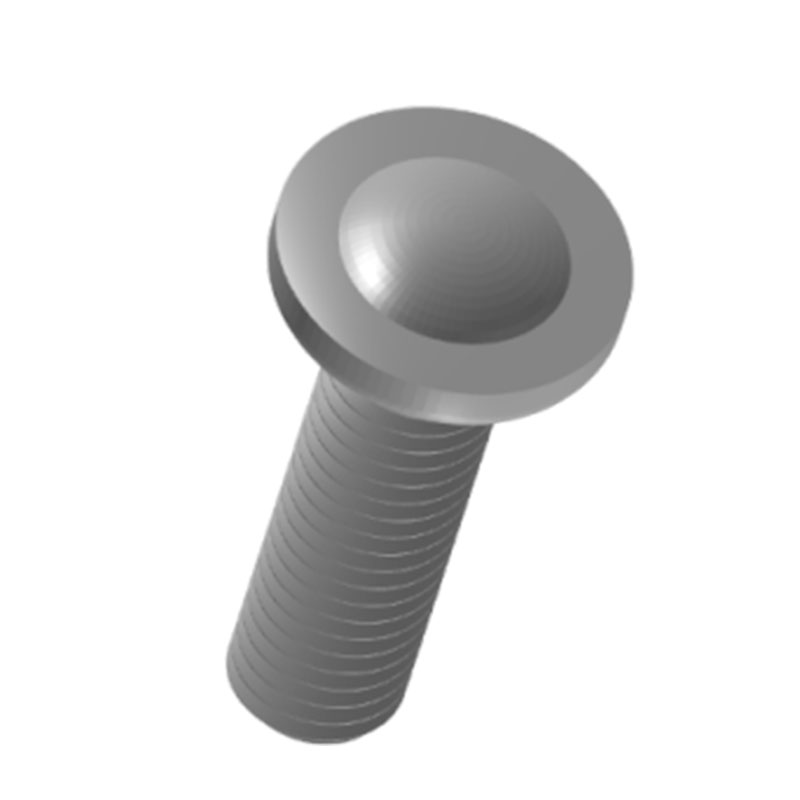

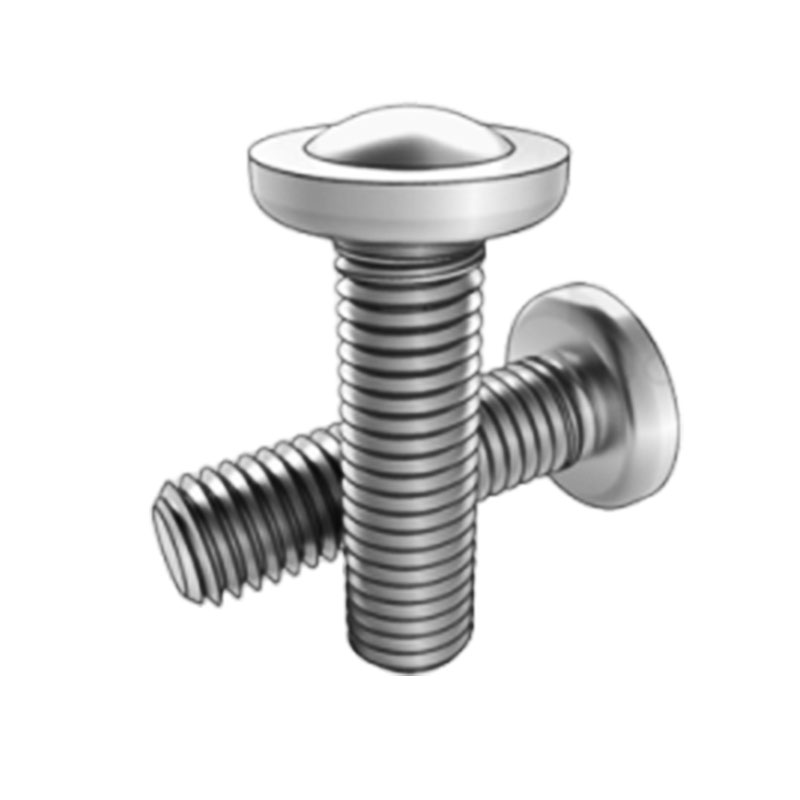

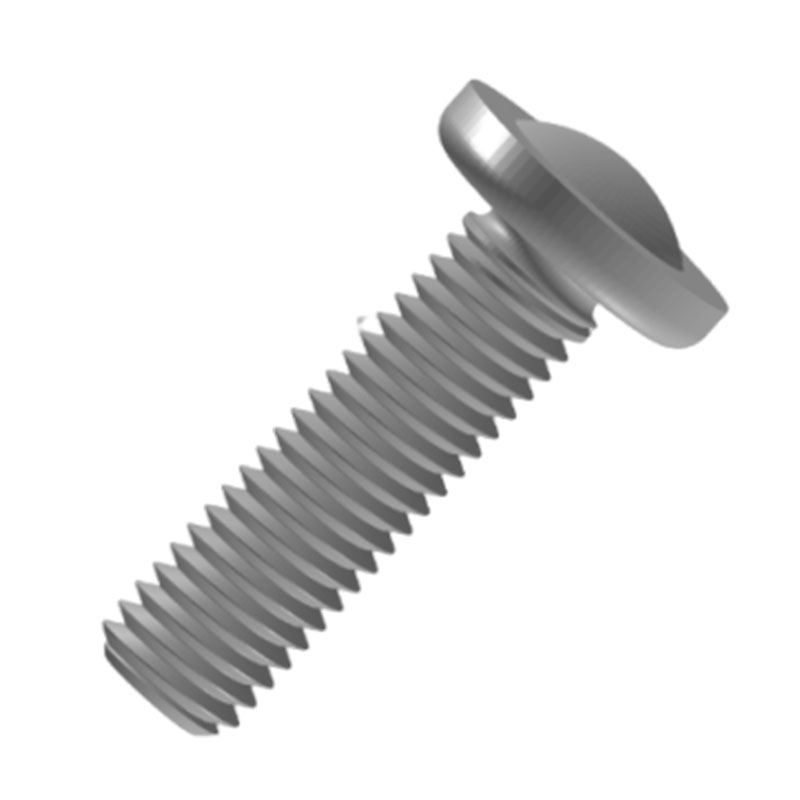

TD tipo projekcinės suvirinimo smeigės turi apvalią galvutę su srieginiu strypo korpusu, pritvirtintu apačioje. Perėjimo sritis tarp galvos ir strypo yra labai lygi ir taisyklinga. Yra įvairių dydžių ir ilgių sriegių, kuriuos galima pritaikyti įvairiems atvejams, kai reikalingas suvirinimo fiksavimas.

Produkto parametrai

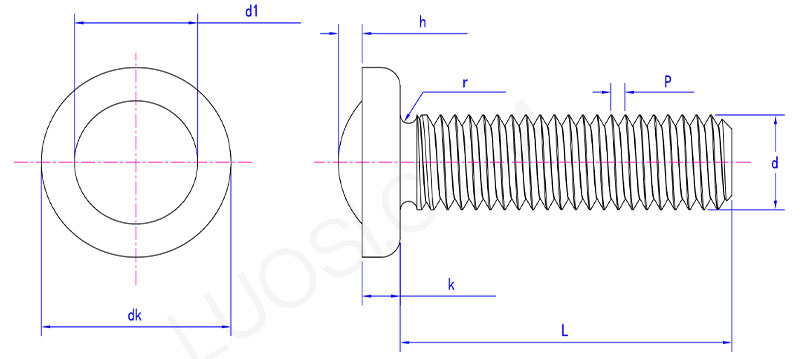

type TD projection weld stud parameter

Pirm	#6	#8	#10	1/4	5/16	3/8	1/2
P	32	32	24	20	18	16	13
dk maks	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.24	0.303	0.368	0.485	0.605	0.725	0.975
k maks	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d1 maks	0.143	0.169	0.195	0.255	0.317	0.38	0.505
d1 min	0.133	0.159	0.185	0.245	0.307	0.37	0.495
h maks	0.027	0.028	0.028	0.031	0.031	0.033	0.035
val min	0.022	0.023	0.023	0.026	0.026	0.028	0.03
r maks	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Taikymas

TD projekcinės suvirinimo smeigės dažniausiai naudojamos automobilių pramonėje. Gaminant komponentus, tokius kaip automobilių kėbulai ir važiuoklė, įprastai tvirtinamos įvairios smulkios detalės. Pavyzdžiui, užrakinimo mechanizmų montavimas ant automobilio durų arba mažų atramų tvirtinimas ant važiuoklės. Pasinaudojus šiais būdais automobilio komponentai važiuojant nedrebės ir nekels neįprastų garsų.

TD tipo projekcinės suvirinimo smeigės skiriasi nuo įprastų varžtų. Naudojant šią specialią galvutės formą, suvirinimo proceso metu srovė gali būti labiau koncentruota ir tolygesnis šilumos pasiskirstymas. Suvirintos jungties kokybė yra ypač stabili. Be to, sriegis yra apdirbtas labai tvarkingai, o priveržus veržlę jis yra labai lygus, neužstrigdamas.

Buitinės technikos surinkime naudojamos TD tipo projekcinės suvirinimo smeigės. Pavyzdžiui, surenkant išorinį skalbimo mašinos korpusą, reikia pritvirtinti variklio laikiklį viduje, suvirinti šį varžto stulpelį ant išorinio korpuso, tada pritvirtinti laikiklį į viršų ir priveržti veržlę. Šaldytuve yra fiksuotos lentynos, sumontuoti nedideli oro kondicionieriaus lauko bloko komponentai. Naudojant šį suvirinimo būdą, jis yra tvirtas ir patogus.

Produkto savybės

TD tipo projekcinės suvirinimo smeigės siūlo ir patogumą, ir tvirtumą suvirinant. Suvirinant tai itin patogu. Tiesiog uždėkite ant jo suvirinimo siūlą, nereikia sukti galvos dėl išlygiavimo. Įjungus maitinimą, varžtai ir suvirinimas bus sulydyti kartu labai greitai ir itin efektyviai. Be to, suvirinimas yra ypač tvirtas. Nesvarbu, ar jis traukiamas, ar purtomas, jis lengvai neatsilaisvins.
