UR tipo projekcinės suvirinimo smeigės

Xiaoguo® tiekėjo gaminamos UR tipo projekcinės suvirinimo smeigės atitinka IFI 148-4-2002 standartus. Gamybos įmonėse jie dažniausiai naudojami storiems metaliniams komponentams sujungti, o saugus šių komponentų suvirinimas yra gyvybiškai svarbus. Galime pasiūlyti nemokamus pavyzdžius.

Modelis:IFI 148-4-2002

Siųsti užklausą

Prekės aprašymas

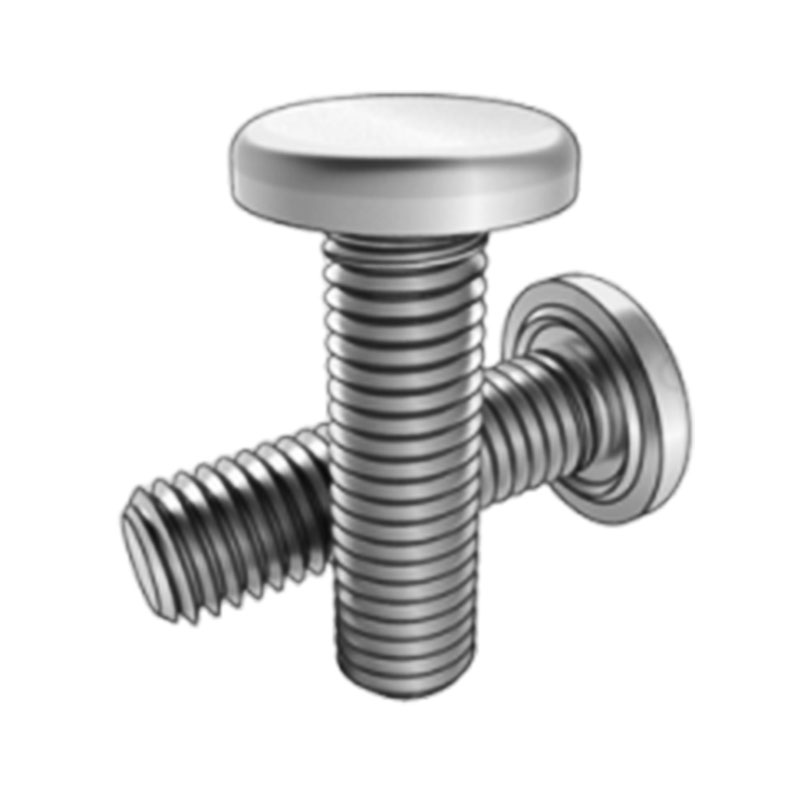

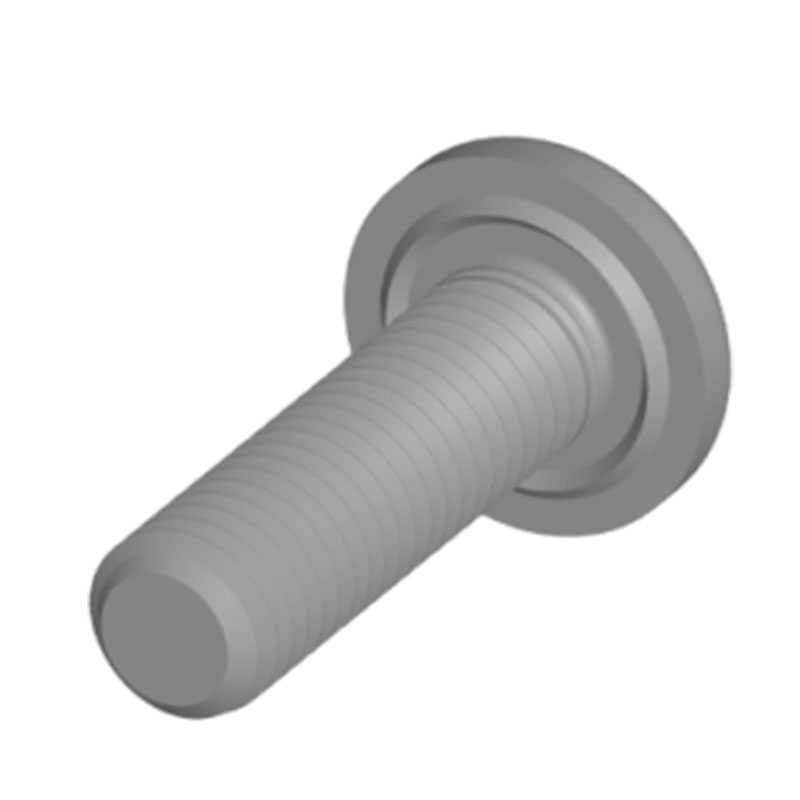

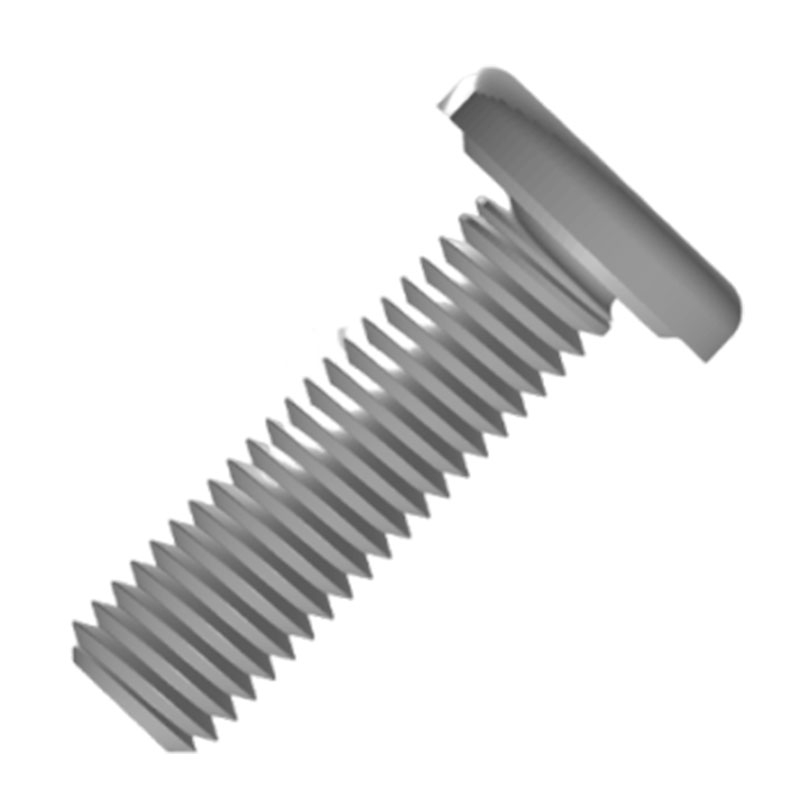

UR tipo projekcinės suvirinimo smeigės yra didelės apskritos plokščios galvutės formos su lygiu ir plokščiu paviršiumi, kuris gali padidinti kontakto plotą su prijungto komponento paviršiumi. Jie dažnai naudojami plonų plokščių ir dekoratyvinių komponentų sujungimui.

Produkto savybės

Visiškai įsriegtos smeigės su ovaliu smaigaliu iš esmės turi sriegius, einančius per visą smeigę, o vienas galas palaipsniui siaurėja iki ovalo formos. Tai tarsi kreiptuvas, sklandžiai nukreipiantis smeiges į skylutes montavimo metu. Tai reiškia, kad mažesnė tikimybė sugadinti dalių sriegius, ypač dirbant rankiniu būdu arba siaurose erdvėse. Kitame gale naudokite standartinę veržlę.

Užbaigus suvirinimą, UR tipo projekcinės suvirinimo smeigės sudaro labai stiprią jungtį su ruošiniu, galinčią atlaikyti dideles tempimo jėgas, šlyties jėgas ir vibracijas. Net ir ilgai naudojant, veikiant išorinėms jėgoms ar įrangos vibracijai, mažai tikėtina, kad jis atsilaisvins ar nukris, pvz., suvirinant jungiamuosius mazgus tarp plieninių sijų ir plieninių kolonų statybinėse plieninėse konstrukcijose, o tai gali užtikrinti pastato konstrukcijos stabilumą.

UR projekcinių suvirinimo smeigių srieginio apdorojimo tikslumas yra didelis. Jie tvirtai ir sklandžiai priglunda prie standartinių veržlių arba komponentų su vidiniais sriegiais, todėl montuojant nekils tokių problemų kaip prilipimas ar sriegio slydimas. Tai užtikrina, kad vėlesnis kitų komponentų montavimas gali būti užbaigtas lengvai ir tiksliai, taip pagerinant bendrą surinkimo kokybę.

UR tipo projekcinės suvirinimo smeigės yra labai lengvai valdomos ir nereikalauja sudėtingo padėties nustatymo proceso. Suvirinimo proceso metu speciali pakelta konstrukcija ant galvos leidžia greitai prilipti prie suvirinimo detalės. Įjungus suvirinimo įrangą, iškilusi dalis greitai išsilydo, tvirtai privirindama kaištį prie suvirinimo detalės. Tai žymiai sumažina montavimo laiką ir padidina gamybos efektyvumą.

Produkto parametrai

Type UR projection weld stud parameter

Pirm	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk maks	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k maks	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h maks	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
