Inkaro pleištai, skirti sugriebti po įtempimo

Norėdami įsigyti Xiaoguo® inkaro pleištus, skirtus po įtempimo sugriebimui, siūlome nestandartinius dydžius, lazeriu išgraviruotus prekės ženklo logotipus ir pritaikytą pakuotę. Galime pasiūlyti derančius produktus nuo pavienių skylių iki 55 skylių inkaro blokų, atitinkančių visus specifinius įvairių inžinerinių projektų reikalavimus.

Siųsti užklausą

Prekės aprašymas

Darbo principas

Inkarinių pleištų, skirtų po įtempimo sugriebimui, veikimo principas pagrįstas dviem mechanizmais: savaime užsifiksuojančiu pleištu ir trinties jėgos perdavimu.

(1) Sistemos sudėtis

Visą tvirtinimo sistemą paprastai sudaro:

Plieninės sruogos (iš anksto įtemptos sausgyslės): jos atlaiko įtempimo jėgą.

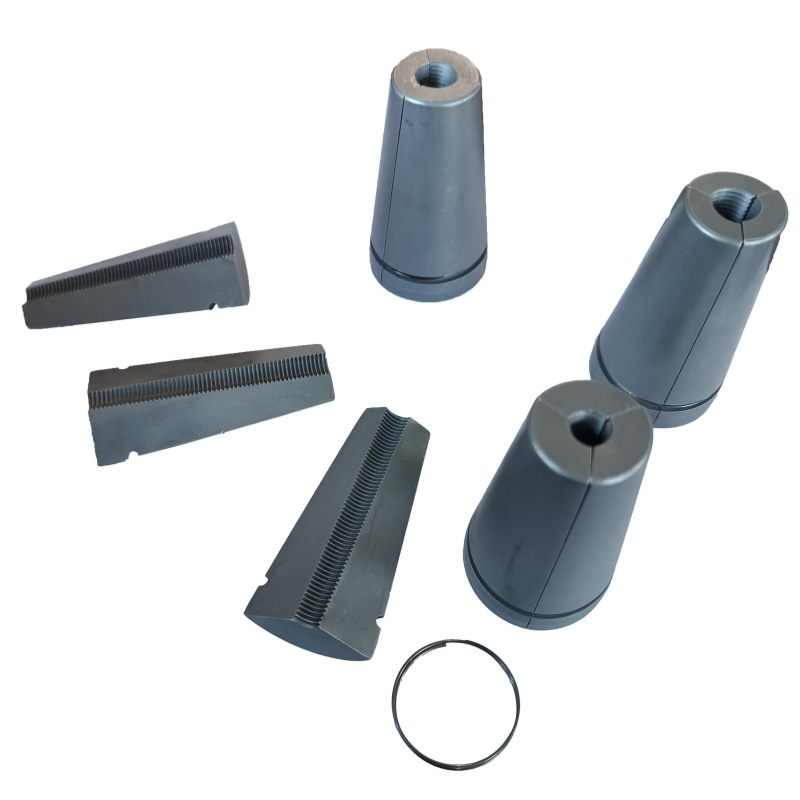

Pleištai (suspaudimo plokštės): sudaryti iš dviejų arba trijų dalių, sudarančių kūginį suspaudimo mazgą su briaunomis vidiniame paviršiuje.

Inkaro plokštės: su kūginėmis skylėmis, skylės kūgio kampas atitinka išorinį pleišto kūgio kampą (paprastai apie 6°55′).

Inkaro trinkelės: perkelkite slėgį į betoną ir atlikite vietinį guolio vaidmenį.

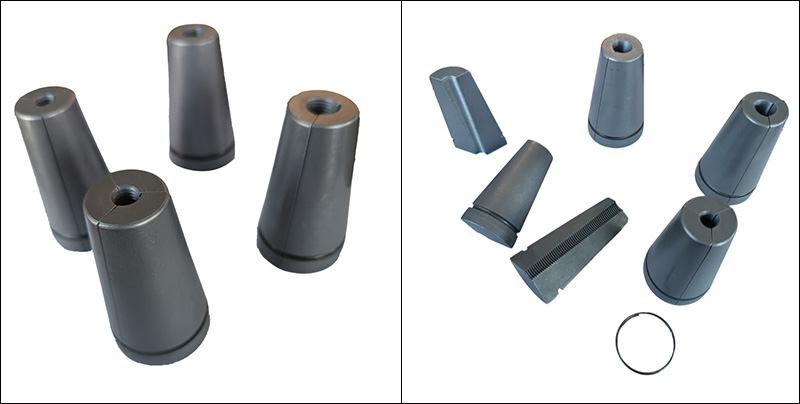

Anchor Wedges for Post Tension Griping

(2) Darbo procesas

Įtempimo etapas: įtempimo kėliklis ištempia plienines sruogas. Šiuo metu inkaro pleištai, skirti sugriebimui po įtempimu, dar nėra visiškai įsprausti, o plieninės sruogos gali laisvai judėti.

Tvirtinimo etapas: pasiekus suplanuotą įtempimo jėgą, hidraulinis kėliklis atsitraukia ir išsikrauna. Dėl kontakto tarp pleišto bloko išorinio kūginio paviršiaus ir inkaro plokštės kūginės angos vidinės sienelės susidaro teigiamas slėgis.

Savaime užsifiksuojantis formavimas: dėl plieninės gijos susitraukimo jėgos smarkiai padidėja slėgis tarp pleišto bloko ir kūginės skylės sienelės. Kai trinties jėga yra lygi arba didesnė už plieninės gijos susitraukimo jėgą, tarp pleišto bloko ir plieninės gijos, taip pat tarp pleišto bloko ir inkaro plokštės susidaro statinė pusiausvyra. Tada plieninė sruogelė saugiai užfiksuojama.

Išlaikomas įtempimas: vėliau plieninių sruogų įtempimas visiškai perkeliamas į betoninį elementą per inkaro pleištus, skirtus post-Tension Griping - inkaro plokštė - inkaro padėklas.

(3) Savaiminio užsifiksavimo būklė

Ar pleištu galima pasiekti patikimą savaiminį užsifiksavimą, priklauso nuo pleišto kampo (kūgio kampo) ir trinties koeficiento ryšio. Teoriškai savaiminio užsirakinimo sąlyga yra:

Pusė kūgio kampo (α/2) ≤ arktanas (μ)

Kur μ yra trinties koeficientas tarp pleišto ir inkaro plokštės kūgio angos.

(4) Dantų rašto funkcija

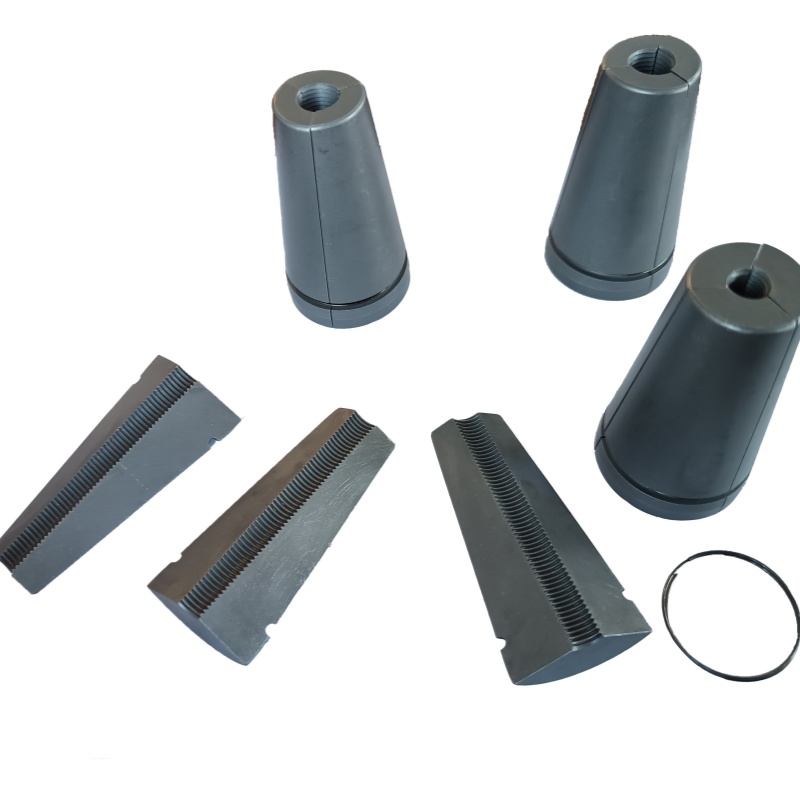

Aštrūs dantų raštai vidiniame pleišto bloko paviršiuje yra vienas iš pagrindinių konstrukcijų. Įtempimo ir tvirtinimo procesų metu dantų raštai įsiterps į mažytes duobutes plieninių sruogų paviršiuje, o tai sukelia mechaninį blokavimą.
