Stulpelio įtempimo inkaro pleištai

Pagrindinis našumas

Post Tension Anchor Wedges veikimas tiesiogiai lemia didelių projektų, tokių kaip tiltai ir pastatai, konstrukcijų saugumą ir ilgaamžiškumą. Pasirinkę Xiaoguo®, gausite patikimą garantiją, kuri gali atlaikyti griežčiausius standartus.

(1) Statinės apkrovos tvirtinimo efektyvumas

Naudingumo koeficientas ηa ≥ 0,95

Ar tvirtinimo sistema gali efektyviai išnaudoti visą plieninių gijų stiprumą

(2) Galutinė bendra įtampa

εapu ≥ 2,0 %

Matuoja tvirtinimo sistemos lankstumą galutinėje būsenoje, kad būtų išvengta trapios gedimo

(3) Nuovargio veikimas

Jokių gedimų po 2 milijonų įkrovimo ciklų

Užtikrina, kad konstrukcijos, tokios kaip tiltai ir vėjo jėgainių bokštai, kurioms tenka ilgalaikės dinaminės apkrovos, nesuges dėl nuovargio.

(4) Trinties praradimas tvirtinimo vietoje

Bendras nuostolis ties inkaro anga + trimito anga ≤ 6 %

Sumažina efektyvaus išankstinio įtempio praradimą dėl trinties, o tai turi įtakos įtempimo efektyvumui ir sąnaudų kontrolei.

(5) Pleišto bloko įtraukimo dydis

Žemo atitraukimo inkaras ≤ 0,5 mm; Įprastas inkaras ≤ 6 mm

Tai tiesiogiai veikia išankstinio įtempimo nustatymo tikslumą. Kuo mažesnis atitraukimas, tuo mažesnis įtempio praradimas kūrimo metu.

(6) Kietumo reikalavimai:

Stulpelio įtempimo inkaro pleištai: HRC 58-65; Inkaro plokštė: HB ≥ 251

Įsitikinkite, kad dalių paviršius yra atsparus nusidėvėjimui ir, esant dideliam slėgiui, nesideformuotų ar nesugriūtų.

Klasifikacija

Įtempimo inkaro pleištus galima suskirstyti į daugybę tipų. Pagrindiniai klasifikavimo kriterijai yra pagrįsti dalių skaičiumi, vidinių dantų forma ir išorinio kūgio forma. Atitinkamos konstrukcijos ypatybės ir panaudojimas

【1】 vienetų skaičius

(1) Dviejų dalių

Konstrukcinės charakteristikos: Dvi simetriškos pleišto formos suspaudimo plokštės, sujungtos, sudaro apskritą skylę viduryje

Tipiškas pritaikymas: nuolatinis darbinis inkaras, skirtas vienkartiniam naudojimui

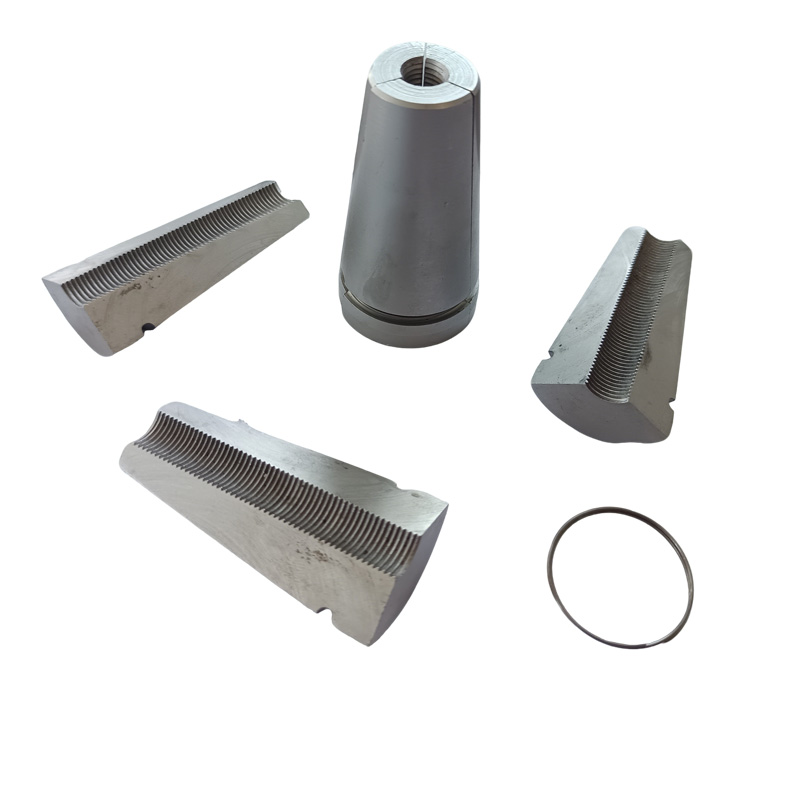

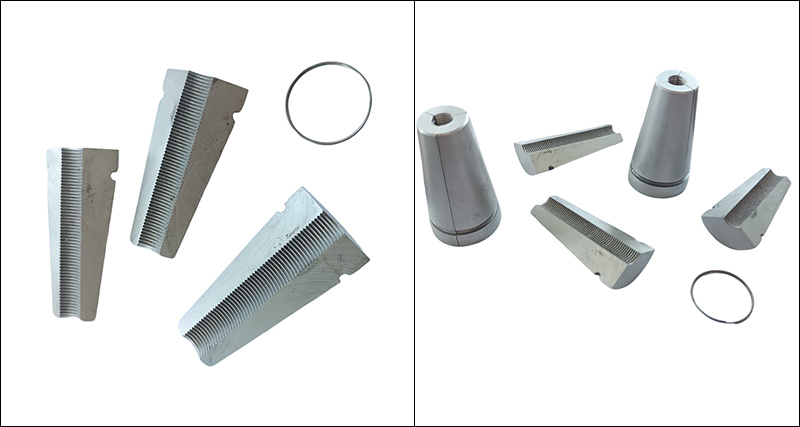

(2) Trijų dalių

Konstrukcinės charakteristikos: Trys pleišto formos suspaudimo plokštės, tolygiai padalintos su tarpais tarp jų, koordinavimui reikalinga spyruoklinė ritė

Tipiškas pritaikymas: įrankio inkaras, daugkartinis

【2】vidinių dantų forma

(1) Apvalūs dantys

Charakteristikos: Post Tension Anchor Wedges turi kelis nepriklausomus apskritus išsikišusius dantis su aštriais dantų antgaliais.

Taikomos plieninės sruogos: standartinės plieninės gijos (1 × 7 struktūra)

(2) Spiralinis sriegis

Charakteristikos: Ištisinis spiralinis vidinis sriegis

Taikomos plieninės sruogos: didelio stiprumo plieninės vielos pluoštas arba speciali įtempta armatūra

(3) Derinio tipas

Charakteristikos: Apskritiminiai dantys + išilginiai grioveliai

Taikomos plieninės sruogos: pagerina drožlių pašalinimą ir sukibimą

【3】 išorinio kūgio forma

(1) Vienas kūgio formos paviršius

Kūginio paviršiaus charakteristikos: visas paviršius turi vieną kūgį (dažniausiai paplitęs)

(2) Dvigubas kūginis paviršius

Kūginio paviršiaus charakteristikos: šalia didelio galo yra mažo kampo perėjimas, pagerinantis jėgų pasiskirstymą

(3) Su nukreipiančia sekcija

Kūginio paviršiaus charakteristikos: cilindrinė kreipiamoji dalis tęsiasi nuo mažo galo, palengvinanti pradinį įdėjimą
