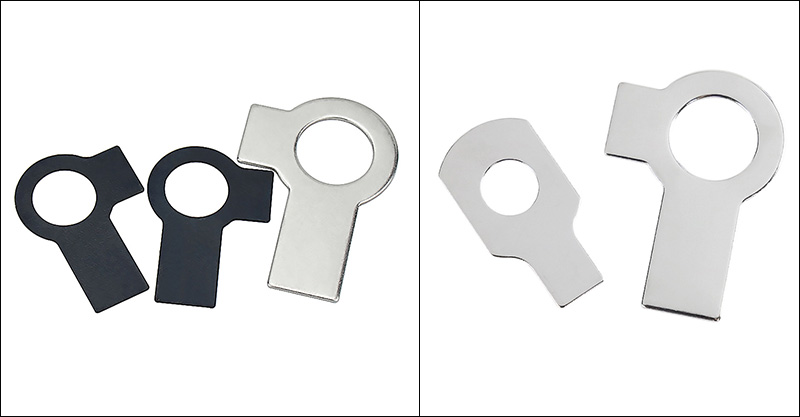

Juodos plieninės skirtukų poveržlės su ilgu skirtuku ir sparnu

„Xiaoguo®“ gamykloje gaminamos juodos plieninės poveržlės su ilga ąsele ir sparnu yra paprastos konstrukcijos, kurią lengva valdyti ir naudoti. Montuojant reikia tik įprasto veržliarakčio ir nereikia papildomų įrankių.

Siųsti užklausą

Prekės aprašymas

„Black Steel Tab“ poveržlės su ilga ąsele ir sparnu montavimas apima keturis paprastus veiksmus. Norėdami užtikrinti saugų užrakinimo efektą, vykdykite toliau nurodytą veiksmų seką.

【1】Įrankis

Veržliaraktis (naudojamas veržlėms arba varžtams priveržti)

Smailios arba plokščios replės (naudojamos ausinėms lenkti)

(Pasirenkama) Hammer + Phillips atsuktuvas (storesnėms poveržlėms)

Black Steel Tab Washers With Long Tab and Wing

【2】 Diegimo žingsniai

(1) Sumontuokite poveržlę

Įkiškite varžtą per ruošinio angą. Ant varžto uždėkite juodas plienines skirtukų poveržles su ilga ąsele ir sparnu, laikykite ir ilgą, ir trumpą skirtuką nukreiptą į išorę. Įsitikinkite, kad poveržlė yra lygiai prie paviršiaus. Užsukite veržlę ranka, dar nepriveržkite iki galo.

(2) Priveržkite veržlę

Veržliarakčiu priveržkite veržlę, kol ji pasieks reikiamą sukimo momentą.

(3) Sulenkite trumpą skirtuką

Suimkite trumpą skirtuką replėmis ir sulenkite aukštyn. Tvirtai sulenkite prie vieno plokščio veržlės paviršiaus.

(4) Sulenkite ilgą skirtuką

Replėmis sulenkite ilgą skirtuką žemyn arba į šoną. Sulenkite jį į dalies griovelį arba tvirtai prilenkite prie dalies krašto.

Black Steel Tab Washers With Long Tab and Wing

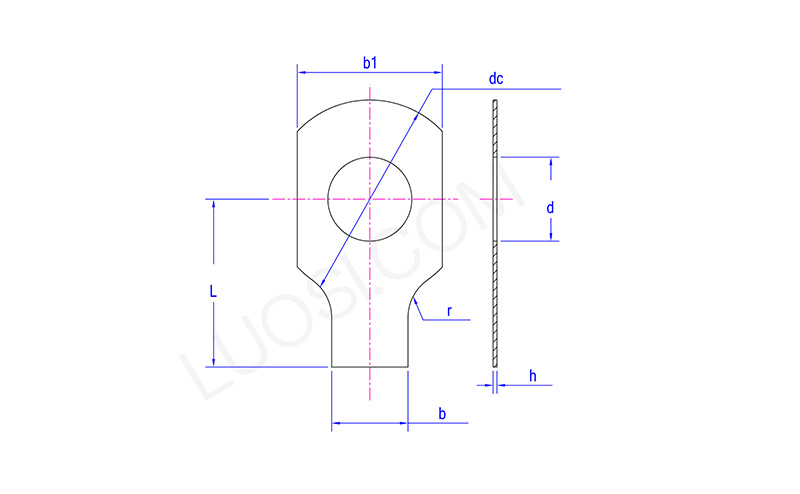

Pirm	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Montavimo patikrinimas

Trumpos ausys yra tvirtai pritvirtintos prie veržlės plokštumos, neleidžiant veržlei suktis.

Ilgos ausys yra tvirtai pritvirtintos, o juodos plieninės poveržlės su ilgu ąseliu ir sparnu negali pasisukti ruošinio atžvilgiu.

Abi ausų dalys neturi įtrūkimų ir per daug sulenktos ar pažeistos.

【4】 Pastabos dėmesiui

(1) Vienkartinis: po montavimo ausinės yra visam laikui sulenktos. Nuimant, jie turi būti ištiesinti plaktuku arba supjaustyti. Juodųjų plieninių skirtukų poveržlių su ilgu skirtuku ir sparnu pakartotinai naudoti negalima.

(2) Per daug nelenkite: dėl pasikartojančio lenkimo arba pernelyg didelių lenkimo kampų gali nulūžti ausinės šaknis ir prarasti fiksavimo funkciją.

(3) Nesupraskite neteisingai: trumpos ausys visada turi būti nukreiptos į viršų, o ilgos – žemyn.
