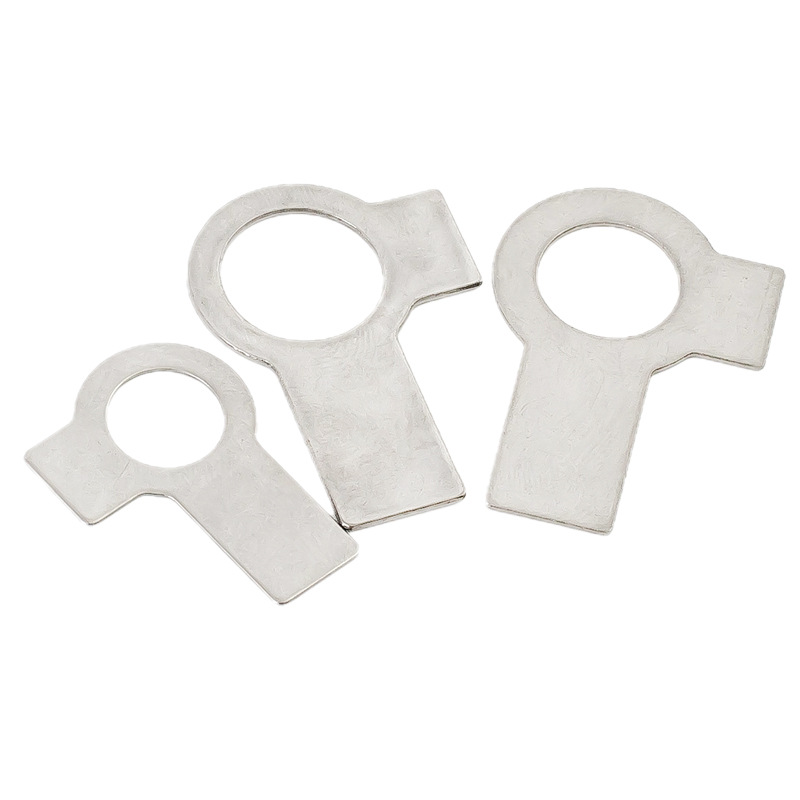

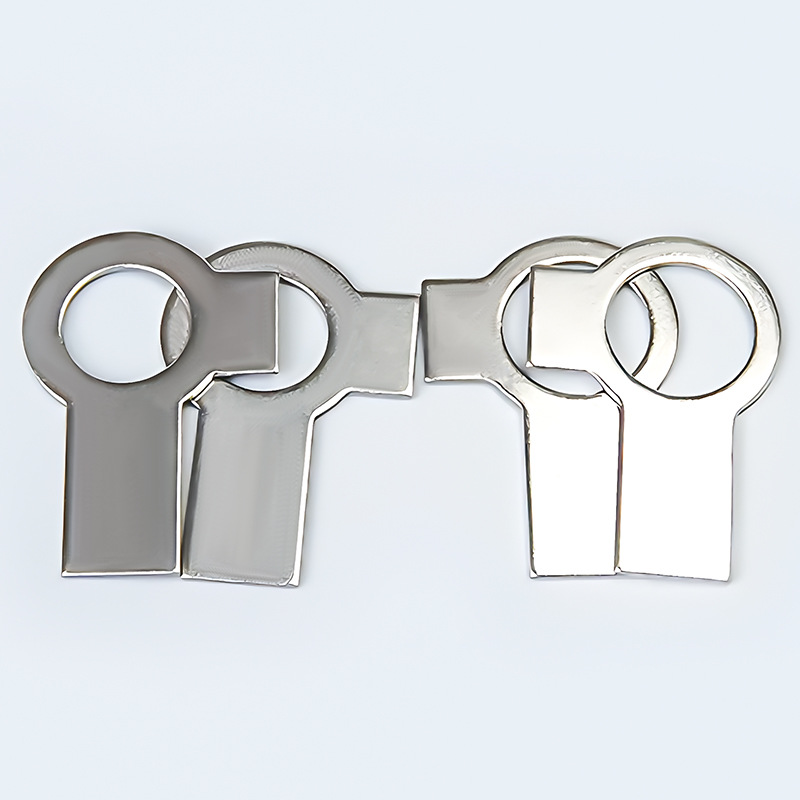

Skirtukų poveržlės su ilgu skirtuku ir sparnais

„Xiaoguo®“ gamykloje gaminamos skirtukų poveržlės su Long Tab ir sparneliais pasižymi itin dideliu patikimumu apsaugančios nuo atsipalaidavimo funkcijos. Net esant nuolatinei vibracijai ir smūgiams, jie gali išlaikyti gerą fiksavimo būseną.

Siųsti užklausą

Prekės aprašymas

Skirtukų poveržlių su ilgu skirtuku ir sparnais veikimo principas pagrįstas grynu mechaniniu fiksavimu, o ne trintimi ar elastingumu. Pagrindinis mechanizmas yra sulenkti dvi ausines, taip fiziškai neleidžiant veržlei (arba varžto galvutei) suktis ruošinio atžvilgiu.

【1】 Konkretus darbasprocesas

(1) Įprastas montavimas, su rezervuotais ausų skirtukais

Ant varžto uždėkite skirtukų poveržles su ilga juostele ir sparnais, tada priveržkite veržlę. Šiuo metu abu ausų kištukai lieka tiesūs ir nebuvo sulenkti.

(2) Sulenkite trumpas ausis ir užfiksuokite veržles

Replėmis sulenkite trumpas ausis aukštyn, kad jos tvirtai priliptų prie vienos veržlės pusės. Trumpos ausys turi remtis į veržlės plokštumą, kad ji nesisuktų.

(3) Sulenkite ilgas ausis ir pritvirtinkite skirtukų poveržles su ilgu skirtuku ir sparnais

Lenkite ilgas ausis žemyn arba į šoną, kad jos galėtų suimti ruošinio kraštą, įkišti į ruošinio angas arba atsiremti į fiksuotą iškyšą.

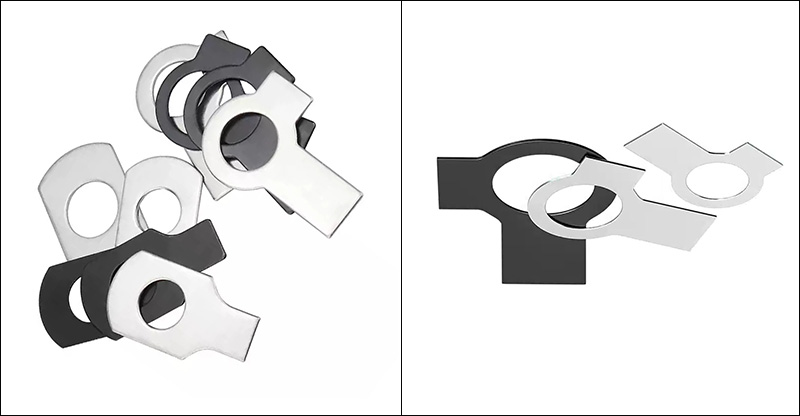

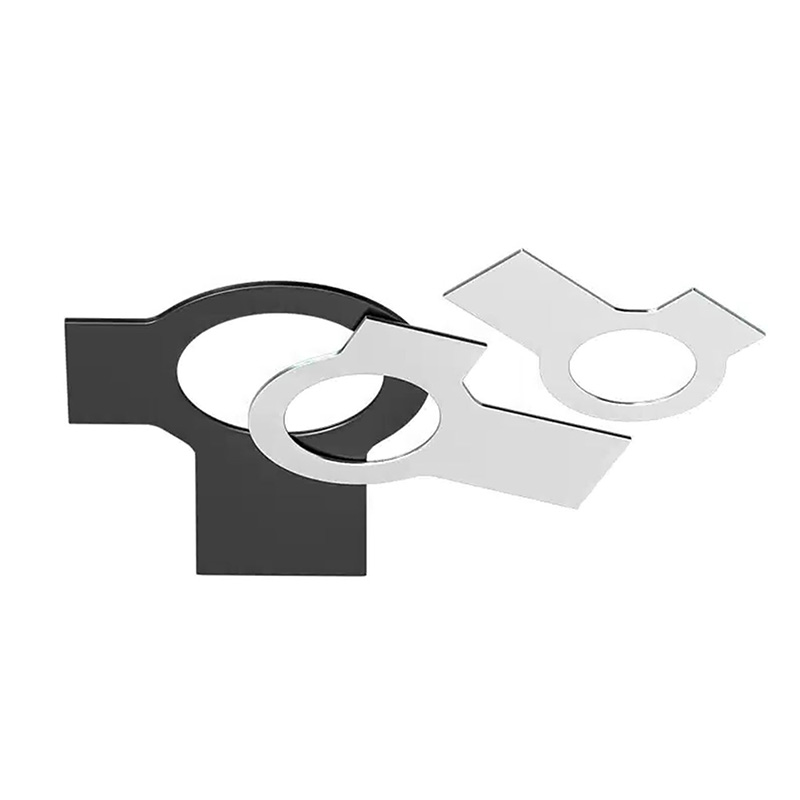

Tab Washers With Long Tab And Wings

【2】 Galutinis efekto nustatymas

Ilga ausis pritvirtino poveržlę prie ruošinio, užtikrindama, kad poveržlė negalėtų pasisukti.

Trumpos ausys užfiksuoja veržlę ir poveržlę, o veržlė taip pat negali pasisukti.

Kadangi tarp poveržlės ir veržlės santykinis judėjimas negali vykti, varžto jungtis yra visiškai užrakinta.

【3】 Skirtumas nuo trinties pagrindu veikiančių apsaugos nuo atsipalaidavimo mechanizmų

Trinties užraktas: neleidžia suktis, sukurdamas pasipriešinimą. Vibracija gali įveikti šį pasipriešinimą ir sukelti atsipalaidavimą.

Skirtukų poveržlės su ilgu skirtuku ir sparnais: dėl tiesioginių fizinių trukdžių, kol ausinė nebus sulenkta ar pažeista, veržlė visiškai nesisuks. Šio fiksavimo mechanizmo neturi įtakos vibracija, tepimas ar temperatūros pokyčiai.

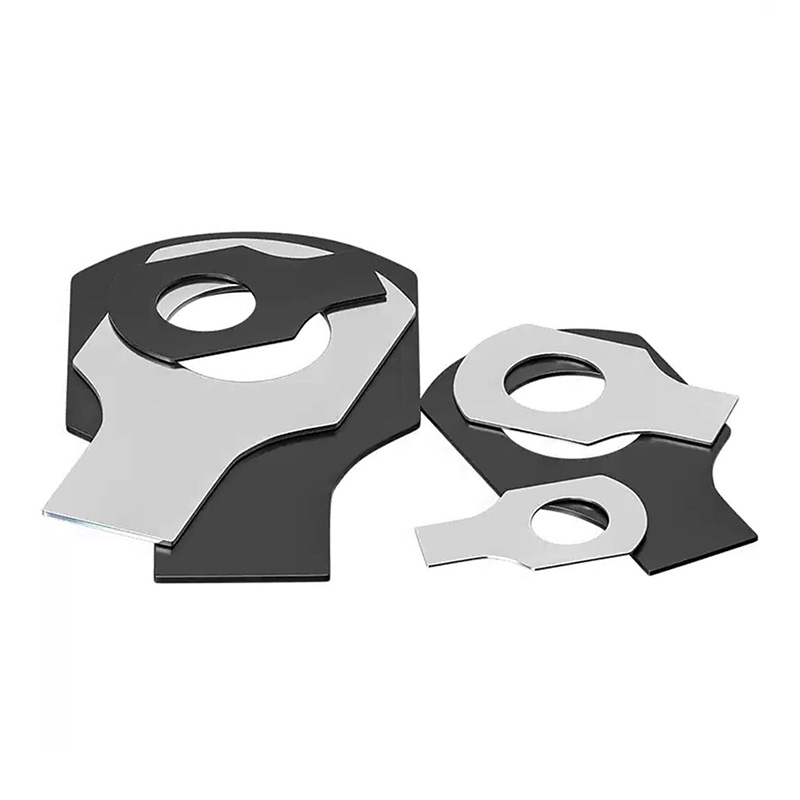

Tab Washers With Long Tab And Wings

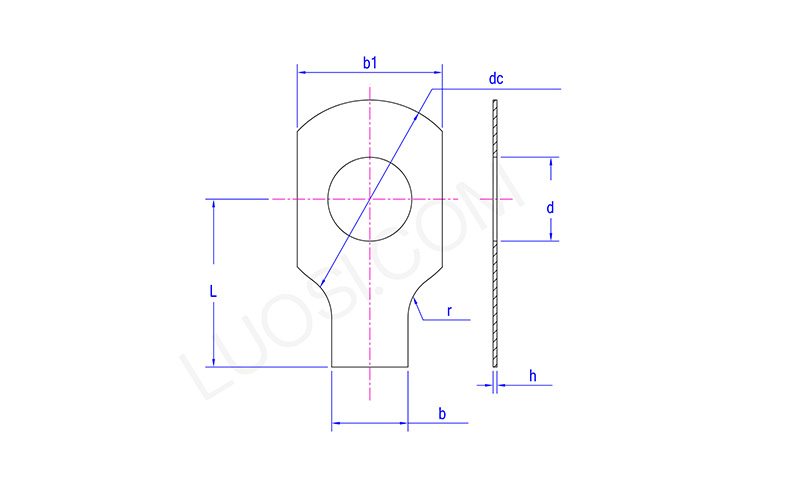

Pirm	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
