Skirtukų poveržlės su ilgu ir trumpu skirtuku

Xiaoguo® gamykloje pagamintos Tab poveržlės su ilga ir trumpa ąselė yra užrakintos mechaniškai, o ne dėl trinties. Mechaninis užraktas iš esmės neleidžia suktis, o fiksavimo efektas yra labai akivaizdus.

Siųsti užklausą

Prekės aprašymas

DIN 463 standarto DIN 463 mechaninį fiksavimo žiedą atitinkančios TAB poveržlės su ilga ir trumpa ąselė yra vientisas, grynai mechaninis blokuojantis žiedas, apsaugantis nuo atsipalaidavimo. Jis suformuotas naudojant vieną liejimo spaudimo procesą, kurį sudaro viena ilga ausinė ir viena trumpa ausinė, o dvi ausinės sudaro maždaug 90° kampą. Jis naudojamas šešiakampiams varžtams / veržlėms, siekiant apsaugoti nuo atsipalaidavimo lenkiant vieną ilgą ir vieną trumpą ausines, ir tinka esant stipriai vibracijai, dinaminei apkrovai ir šiluminio plėtimosi bei susitraukimo sąlygoms. Ši konstrukcija gali visiškai užkirsti kelią santykiniam veržlės ar varžto sukimuisi, užtikrinant patikimą mechaninį fiksavimą.

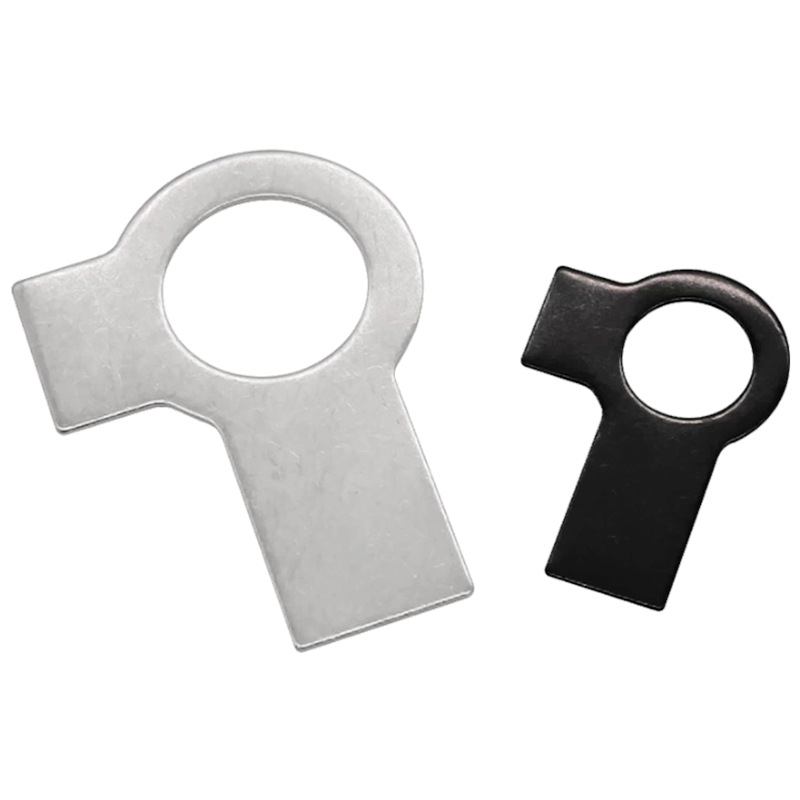

< style="text-align:center;"> Tab Washers With Long And Short Tab

Struktūriniai bruožai

Skirtukų poveržlių su ilgu ir trumpu stulpeliu konstrukcinės savybės yra šios:

(1) Integruotas štampavimo liejimas

Visos Tab poveržlės su ilgu ir trumpu skirtuku yra pagamintos iš vieno metalo lakšto šalto štampavimo būdu. Nėra suvirinimo ar papildomų komponentų, todėl konstrukcija yra paprasta, tvirta ir maža.

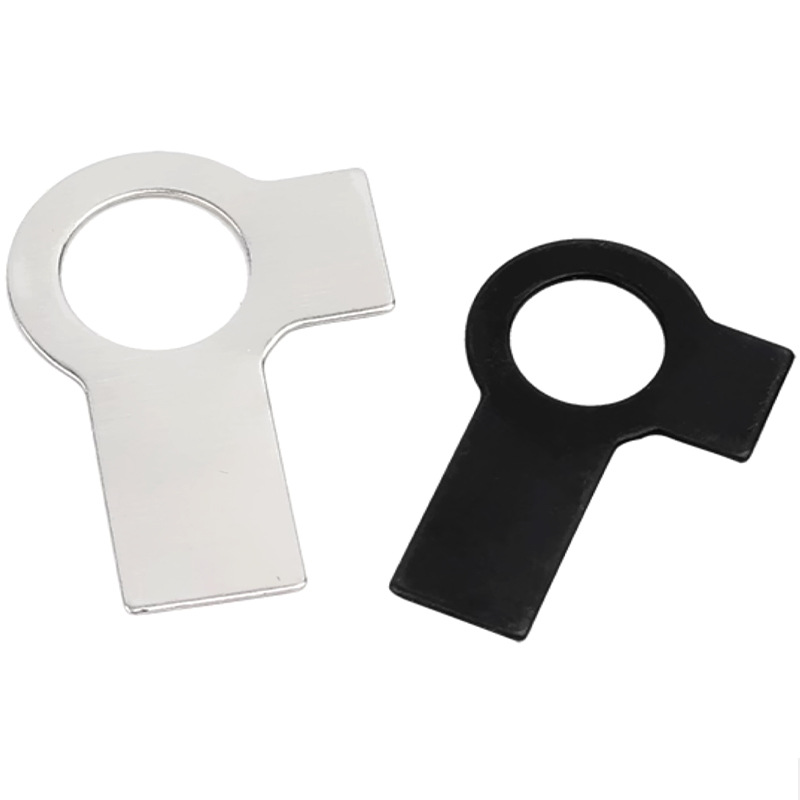

(2) Dviejų ausų dizainas (viena ilga ir viena trumpa)

Pagrindinis „Tab“ poveržlių korpusas su ilgu ir trumpu skirtuku yra apvalus, o dvi ausinės išsikiša išilgai išorinio krašto:

Trumpas skirtukas: trumpas

Ilgas skirtukas: ilgesnis

Abi ausinės sudaro maždaug 90 laipsnių kampą viena su kita.

(3) Ausinės šaknyje yra streso mažinimo struktūra.

Ausinės ir apskrito korpuso sujungimo taške suapvalinti kampai arba nedidelis pločio susitraukimas yra skirti sumažinti įtempių koncentraciją lenkimo metu ir neleisti ausies įdėklui sulūžti.

(4) Cilindrinis korpusas

Korpuso storis vienodas. Ant kūno nėra dantų ar pasvirusių paviršių, o paviršius dažniausiai yra lygus.

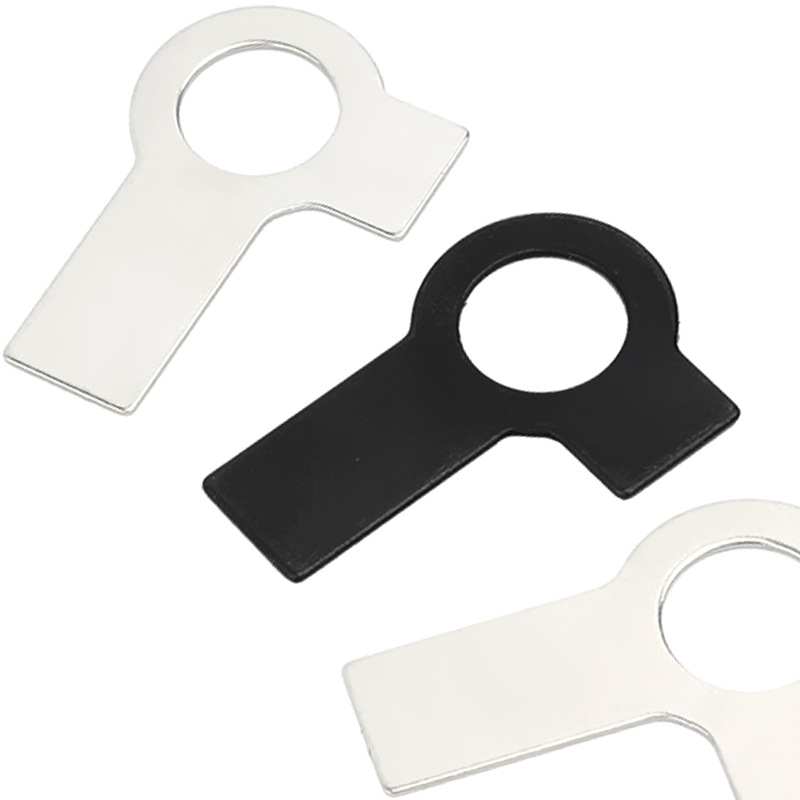

< style="text-align:center;"> Tab Washers With Long And Short Tab

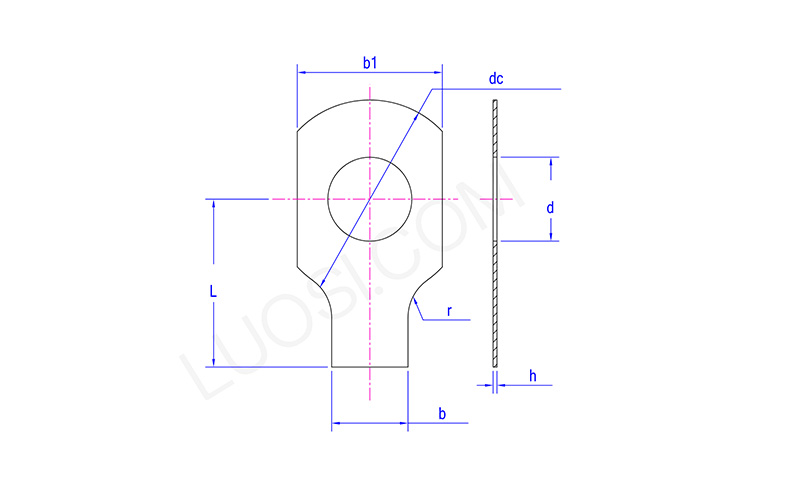

Pirm	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
