BSPT vidinis šešiabriaunis kištukas

Naudojant Xiaoguo® inventoriaus BSPT vyrišką vidinį šešiabriaunį kištuką, juos galima naudoti pakartotinai. Tačiau prieš vėl naudojant juos reikia iš naujo apvynioti arba užtepti sandarikliu, taip sumažinant pakartotinio pirkimo išlaidas.

Siųsti užklausą

Prekės aprašymas

BSPT Male Internal Hex Plug konstrukcija yra labai tvirta, todėl ją naudoti nėra sudėtinga. Tačiau vis dar yra keletas punktų, į kuriuos reikia atkreipti ypatingą dėmesį.

【1】 Paruošimas prieš montavimą

(1) Pasirinkite tinkamą dydį: įsitikinkite, kad sąsaja yra NPT gija.

(2) Patikrinkite sriegius: stebėkite, ar ant BSPT vidinio šešiabriaunio kištuko sriegių nėra įbrėžimų ar įbrėžimų, taip pat įsitikinkite, kad vidiniai sąsajos sriegiai yra švarūs, be geležies drožlių ar senos lipnios juostos likučių.

(3) Paruoškite sandarinimo juostą arba sandariklį: nors NPT kūginiai sriegiai turi savo savaiminio sandarinimo savybę, siekiant užtikrinti, kad nenutekėtų alyva ar oras, primygtinai rekomenduojama apvynioti sandarinimo juostą arba užtepti skystą srieginį sandariklį.

BSPT Male Internal Hex Plug

【2】 Apvyniokite žaliavos juostą

(1) Kryptis: apvyniokite pagal laikrodžio rodyklę nuo srieginės uodegos (galas šalia šešiakampės galvutės) link srieginio galo.

(2) Apsisukimų skaičius: paprastai apvyniokite 3–6 kartus.

(3) Neuždenkite pirmojo danties: pirmuosius 1–2 dantis palikite neužtvirtintus pačiame sriegio priekyje. Tai gali užkirsti kelią klijų juostos nešvarumams patekti į sistemą.

【3】 Priveržimo žingsniai

(1) Iš anksto priveržkite ranka: pirmiausia ranka įkiškite BSPT vidinį šešiabriaunį kištuką į angą. Tiesiog įsitikinkite, kad jis sklandžiai patenka ir sriegiai yra tinkamai išlyginti.

(2) Priveržkite vidiniu šešiakampiu veržliarakčiu: suraskite atitinkamo dydžio vidinį šešiakampį veržliaraktį (šešiakampio šonai turi sutapti), įkiškite jį į šešiakampę angą ir pradėkite veržti.

(3) Kiek apsisukimų? Rankiniu būdu iki galo priveržę, toliau veržliarakčiu priveržkite maždaug 1,5–3 apsisukimus (apytiksliai). (NPT yra kūginis sriegis. Nereikia tvirtai prispausti sandarinimo žiedo prie galinio paviršiaus. Tiesiog priveržkite dar šiek tiek, kai jaučiate akivaizdų pasipriešinimą.)

(4) Sukimo momento nuoroda

NPT specifikacija	Sukimo momentas (N·m)
1/8"	7-10
1/4 colio	16-22
3/8"	19-43
1/2 colio	43-54
3/4"	54-65
1″	70-81

【4】 Patikra po montavimo

Baigę montuoti, paspauskite sistemą ir stebėkite, ar aplink BSPT vidinio šešiabriaunio kištuko nėra nuotėkio.

Jei yra nedidelis nuotėkis, galite pabandyti priveržti dar 1/4 apsisukimo.

Jei vis dar yra nuotėkio, nuimkite dalį ir patikrinkite sriegius bei sandarinimo juostą. Iš naujo apvyniokite juostą ir vėl ją įdėkite.

BSPT Male Internal Hex Plug

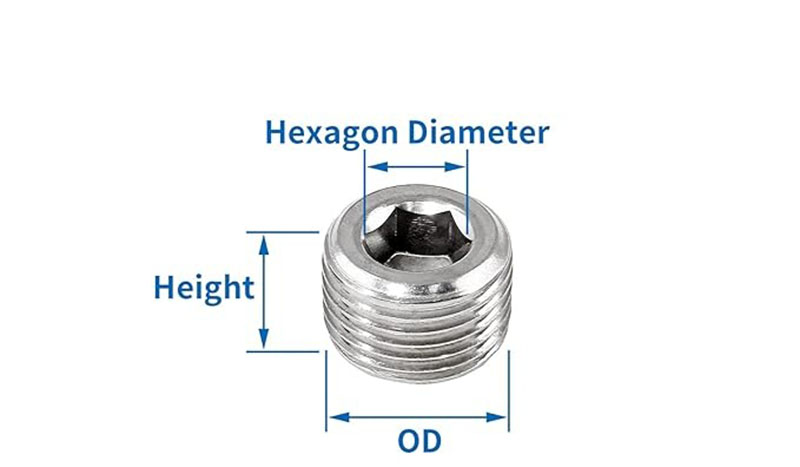

Siūlas	OD (colių)	OD (mm)	Aukštis	Šešiakampio skersmuo
NPT1/8	13/32≈3/8	10,287 mm	0,31 colio / 8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13 000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31 colio / 8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
