Vamzdžio kištuko vidinis šešiabriaunis lizdas

Gavę Xiaoguo® pavyzdį vyriško vamzdžio kištuko vidinio šešiakampio sriegio lizdą, jei mėginio testavimo metu turite klausimų, galite palikti mums žinutę. Mes taip pat galėsime jums padėti ir pateikti produkto instrukcijas.

Siųsti užklausą

Prekės aprašymas

Vidinio šešiakampio sriegio lizdo vidinio vamzdžio kištuko konstrukcijos ypatybės daugiausia slypi jo galvutės konstrukcijoje, sriegio struktūroje ir sandarinimo principe. Tai leidžia ne tik lengvai montuoti, bet ir efektyviai užsandarinti skysčius.

(1) Galvos konstrukcija: vidinė šešiakampė ir įdubusi konstrukcija

①Vidinis šešiakampis: Galvutės centre yra vidinis šešiakampis griovelis, kurį galima sumontuoti ir išardyti naudojant standartinį šešiakampį veržliaraktį.

②Paskęsta galvutės konstrukcija: sumontavus kištuką galima visiškai panardinti į įrangos paviršių, išlaikant sklandžią bendrą išvaizdą ir neleidžiant pažeistoms arba atsilaisvinusioms dalims dėl atsitiktinio susidūrimo.

(2) Sriegio struktūra: kūginis sriegis

1.Sriegio standartas: Vidinis šešiabriaunis vamzdžio kištuko lizdas atitinka tarptautiniu mastu pripažintą Amerikos sistemos NPT (60° danties kampo) standartą arba britų sistemos BSP/PT (55° danties kampo) standartą kūginiams vamzdžių sriegiams.

2. Sriegio kūgiškumas: pagrindinė savybė yra 1:16 sriegio kūgiškumas.

3. Apdorojimo tikslumas: Vidinio šešiakampio sriegio lizdo vamzdžio kištuko sriegiai buvo tiksliai pagaminti ir taip pat yra griežtai kontroliuojami tolerancijos kontrolė, kad būtų užtikrintas tobulas suderinamumas su sąsaja.

4. Integruotas sandarinimo žiedas: ED sandarinimo žiedas bus integruotas sriegio apačioje. Ši integruota konstrukcija dar labiau sustiprina sandarinimo efektą ir tinka sistemoms su itin

aukšti tikslumo reikalavimai.

Male Pipe Plug Internal Hex Thread Socket

(3) Sandarinimo principas

1. Metalo ir metalo sandarinimas: Kai įsukami vidiniai ir išoriniai kūginiai vamzdžiai su sriegiais, vidinis ir išorinis kūginiai paviršiai šiek tiek deformuojasi ir tvirtai priglus vienas prie kito, sudarydami visišką metalo ir metalo sandariklį.

2. Pagalbinis sandarinimas: norint pasiekti geriausią sandarinimo efektą, prieš montuojant NPT sriegius paprastai reikia užtepti lipniąja medžiaga arba apvynioti sandarinimo juostą (tarpiklį) ant sriegio paviršiaus.

3. Atlaiko aukštą slėgį: ši tvirta metalo ir metalo sandarinimo konstrukcija dažniausiai naudojama laukuose, kur reikalingas itin didelis slėgis.

Klausimai ir atsakymai

(1) Ar su kiekvienu užsakymu pateikiate sukimo momento specifikacijų lentelę?

Taip, siuntoje bus pateikta montavimo sukimo momento rekomendacijų lentelė. Jis taip pat gali būti atspausdintas ant gaminio pakuotės ir išsiųstas kaip elektroninė versija.

(2) Ar šis vidinis šešiabriaunis vamzdžio kištuko lizdas gali būti naudojamas didelės vibracijos aplinkoje?

Aišku, bet montavimui rekomenduojama naudoti srieginius fiksavimo klijus (pvz., Loctite 243/262), kurie užtikrins geresnį anti-atsilaisvinimo efektą didelės vibracijos aplinkoje.

Male Pipe Plug Internal Hex Thread Socket

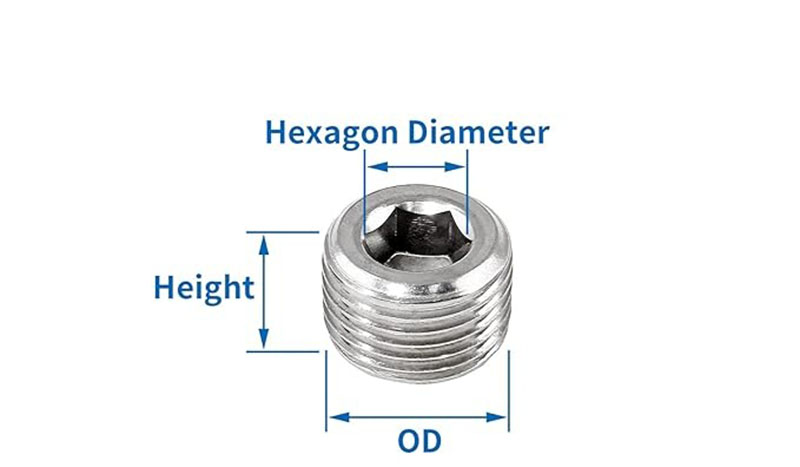

Siūlas	OD (colių)	OD (mm)	Aukštis	Šešiakampio skersmuo
NPT1/8	13/32≈3/8	10,287 mm	0,31 colio / 8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13 000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31 colio / 8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
