Anglies plieno metrinės kvadratinės galvutės varžtai

Anglies plieno metrinės kvadratinės galvutės varžtai, dažniausiai naudojami statybose, medienos apdirbimo ir senesnėse mašinose, pasižymi senoviniu arba patvariu estetiškumu. Xiaoguo® – patyrusiam tvirtinimo detalių tiekėjui – nuosekli tokių varžtų gaminio kokybė yra pagrindinis įsipareigojimas.

Modelis:ASME/ANSI B18.2.1-1-1972

Siųsti užklausą

Prekės aprašymas

Anglies plieno metrinių kvadratinių galvučių varžtų tvirtumas daugiausia priklauso nuo jų medžiagos kokybės. Įprastos anglies plieno markės yra 4,6 (ištraukus gali atlaikyti mažiausiai 400 MPa), 5,6 (500 MPa), 8,8 (800 MPa), 10,9 (1000 MPa) ir 12,9 (1200 MPa).

Įprasti nerūdijantys plienai, tokie kaip A2-304 ir A4-316, turi labai praktišką savybę – juos nelengva rūdyti. Tačiau jie turi nedidelį apribojimą, kuris yra tas, kad tempimo jėga, kurią jie gali atlaikyti, paprastai nėra labai didelė, paprastai svyruoja nuo 500 iki 700 MPa. Aukštesnės kokybės metrinės kvadratinės galvutės varžtai (8,8 ir aukštesni) yra termiškai apdoroti, kad būtų tvirtesni.

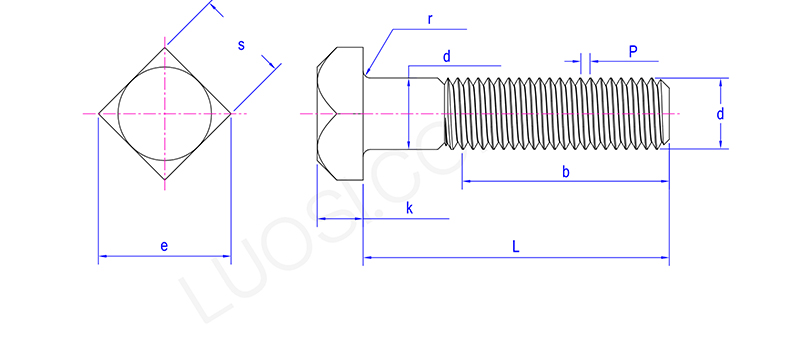

Produkto parametrai

Pirm	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Produkto informacija

Norėdami įdėti anglinio plieno metrinių kvadratinių galvučių varžtus, jums reikia tinkamo dydžio atvirų raktų, reguliuojamų veržliarakčių arba specialių kvadratinių lizdų. Svarbu, kad jie būtų pakankamai įtempti, bet ne per daug – turite vadovautis siūlomais sukimo momento skaičiais. Tai priklauso nuo varžto skersmens, medžiagos kokybės, sriegio žingsnio ir ar jis suteptas.

Inžinerinės operacijos scenarijus (išsamios informacijos priedas) Jei jungtis nėra priveržta pagal standartinį sukimo momentą (arba „jei priveržimo laipsnis neatitinka standarto“), vėliau jungtis greičiausiai atsilaisvins, todėl reikės antrinės patikros ir sutvirtinimo. Kai varžto priveržimo momentas viršija nurodytą vertę, varžtas lengvai ištempiamas arba tiesiogiai nutrūksta. Siekiant užtikrinti jungties stabilumą ir išvengti varžto gedimo, reikia griežtai laikytis gamintojo arba inžinerijos skyriaus išduotų sukimo momento nurodymų dokumentų.

DUK

Kl .: Kokio dydžio veržliarakčio reikia norint sumontuoti anglinio plieno metrinius kvadratinius varžtus? Ar tai toks pat kaip sriegio dydis?

A: Anglinio plieno metrinių kvadratinių galvučių varžtų veržliarakčio dydis (plotis skersai plokščių dalių) yra didesnis nei sriegio skersmuo. Pavyzdžiui, metrinį kvadratinį varžtą, pvz., M12, paprastai galima priveržti 19 mm veržliarakčiu. Tačiau nenaudokite jo tiesiog tiesiogiai. Prieš montuodami ir priverždami, pirmiausia turite susipažinti su konkretaus varžto dydžio lentele ir rasti tinkamą veržliaraktį.
